290,00 €*
- 2 Jahre Garantie
Auf Lager, Lieferzeit: 1 -3 Tage
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
Beschreibung

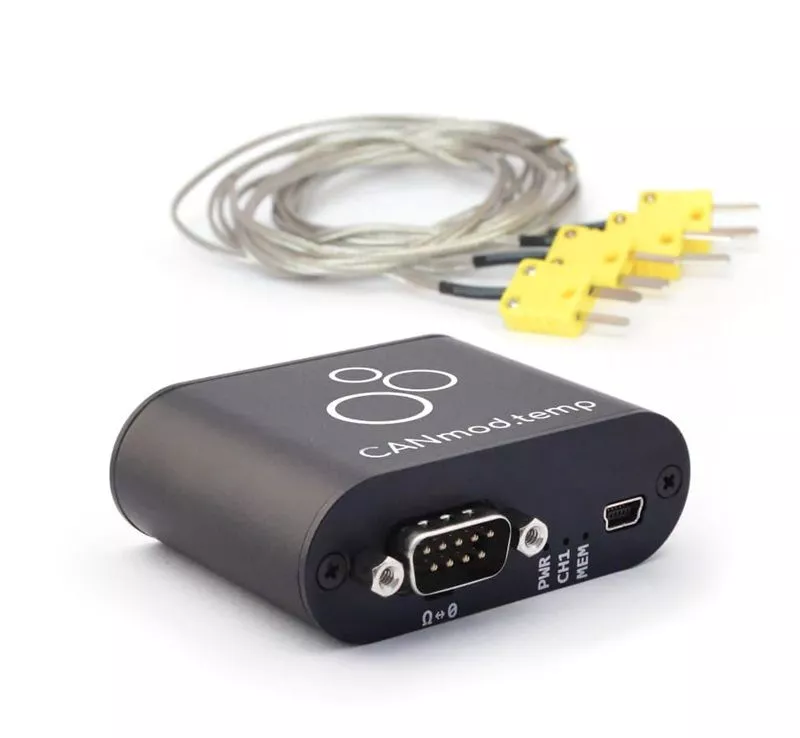

Dieses Thermoelement-zu-CAN-Modul erzeugt Temperaturdaten von 4 Thermoelementsensoren und gibt diese über CAN-Bus (standalone) oder USB aus.Das Modul unterstützt alle Thermoelementtypen (B, E, J, K, N, R, S, T) und kann problemlos in Reihe geschaltet werden.
Das Modul kann in jedes CAN-Bus-System integriert werden – z. B. um Temperaturdaten für Ihre Steuergeräte oder bestehende CAN-Hardware bereitzustellen. Sie können das Modul beispielsweise als Add-on für CANedge nutzen – ideal z. B. für Motorprüfstand, EGT-Analyse oder Temperaturtelematik.
Features
PLUG
Standalone – kein PC erforderlich. Integrieren Sie es in jeden CAN-Bus, um Temperaturdaten hinzuzufügen. DBC enthaltenKOMPAKT
Nur 7 x 2 x 5 cm. 80G. Alu-Gehäuse. 3 LEDs. 5-26 V DC über DB9. USB für Konfiguration/FW/StreamTHERMOELEMENTE
Ausgangsdaten von 4 Thermoelementen bei 5 Hz. Hohe Signalauflösung von 0,01 °CPRÄZISE
Hohe Genauigkeit mit Kaltstellenkompensation und Netzfrequenzfilterung. FehlererkennungVERWENDEN SIE JEDEN ART
Konfigurieren Sie jeden Thermoelementkanaltyp unabhängig (B, E, J, K, N, R, S, T).KONFIGURIERBAR
Konfigurieren Sie CAN-IDs, Bitrate, Nachrichtenfrequenzen und mehr über die JSON-Konfiguration und GUI
Fügen Sie problemlos Temperaturdaten zu jedem CAN-Bus-System hinzu
Fügen Sie Temperatursensordaten über 4 Thermoelemente zu Ihrem CAN-Bus hinzu – z. B. zur Verwendung durch Steuergeräte oder CAN-Hardware.
- Kompatibel mit jedem Hochgeschwindigkeits-CAN-Bus (2.0A, 2.0B)
- Konfigurieren Sie CAN-IDs, Bitrate und Nachrichtenfrequenz vollständig
- Verketten Sie mehrere Module für 8, 12, 16, ... Kanäle
- Stromversorgung mit 5–26 V DC über Standard- DB9-Adapterkabel
- Optional können Sie die Daten über eine beliebige CAN-Schnittstelle/Logger/... aufzeichnen.
- Beispiel: Einsatz als Add-on für den CANedge (Stromversorgung über 2. Port)
- DBC-Datei zur einfachen Dekodierung in eine für Menschen lesbare Form enthalten
- White Label zB zur Einbindung in Ihre Produktion
Beispiel: Sensordaten protokollieren/streamen
Der CANmod.temp wird häufig als „Add-on“ für den CANedge verwendet . Mit diesem Setup können Sie beispielsweise Fahrzeugdaten über Kanal 1 und Temperaturdaten über Kanal 2 aufzeichnen. Die Daten können einfach DBC-dekodiert werden, beispielsweise über die asammdf-GUI , Python oder MATLAB .
Sie können die Sensordaten mit SavvyCAN auch in Echtzeit über USB streamen, um rohe/dekodierte Daten anzuzeigen (z. B. über Diagramme) – ideal für die Validierung Ihres Setups vor der Bereitstellung oder für Labortests.
Mit dem CANmod.temp-Modul können Sie bis zu 4 Thermoelementfühler (konfigurierbaren Typs) anschließen und die Temperaturdaten über konfigurierbare CAN-Frames in einen beliebigen CAN-Bus ausgeben. Sie können den CANmod.temp „standalone“ in jedem CAN-System (Autos, LKWs, Schiffe, ...) installieren, um konfigurierbare CAN-Frames mit Temperaturdaten in den vorhandenen CAN-Verkehr einzuspeisen. Das CANmod.temp-Modul kann beispielsweise als Plug & Play-Zusatzmodul für den CANedge (Stromversorgung über den 2. Port) verwendet werden – so können Sie CAN/LIN-Daten mit zeitsynchronisierten Temperaturdaten kombinieren.
Wenn Sie CANmod.temp zur Ausgabe von Daten direkt in Ihrem CAN-Bus einsetzen, können die Daten beispielsweise von anderen Steuergeräten im Netzwerk verwendet werden. Der CANmod.temp kann über den USB-Anschluss mit unserem Online-/Offline-Konfigurationseditor-Tool (oder einem einfachen JSON-Texteditor) konfiguriert werden. Sie können problemlos mehrere CANmod-Module kombinieren und verketten und so verschiedene Sensortypen und/oder mehr Kanäle hinzufügen
Mit dem Gerät können Sie Temperatursignale in einem CAN-Frame mit einer Auflösung von 1 °C oder in zwei CAN-Frames mit einer Auflösung von 0,01 °C ausgeben
Technische Daten
| Modellspezifikation |  CANmod.temp |
|---|---|
| Funktionalität | Das Gerät unterstützt 4 x Thermoelemente zur Ausgabe von Temperatursensordaten über CAN-Bus und/oder USB |
| Inbegriffen | CANmod.temp-Modul, USB-Staubschutz (Thermoelementsensoren und Mini-USB-Adapter nicht im Lieferumfang enthalten) |
| Firmware | Unterstützt kostenlose Firmware-Updates über USB zum Hinzufügen von Funktionen |
| Aufbau | Konfigurationsdateien basierend auf dem beliebten Open-Source -JSON-Schemakonzept (ähnlich dem CANedge) |
| Software | Kostenloses Open-Source- Editor-Tool zur einfachen Gerätekonfiguration (Offline-/Online-Version verfügbar) |
| Sicherheit | CE-, FCC-, IC- und RoHS-zertifiziert (Zertifikate finden Sie in den Dokumenten) |
| Garantie | 1 Jahr Garantie |
| Unterstützung | Kostenloser, schneller und qualitativ hochwertiger Support |
| Herkunft | Dänemark |
| Kanäle | Unterstützt bis zu 4 Thermoelementsensoren/-kanäle (plus Umgebungstemperatur über Kaltstelle) |
| Modul | Professioneller Präzisions-Thermoelementkonverter MAX31856MUD+ |
| Temperaturbereich | Unterstützt einen Bereich von -210 °C bis +1800 °C (je nach Thermoelementtyp) |
| Formatierung | Grad Celsius gibt das Modul bequem über eine automatisierte Kantenlinearisierung aus |
| Genauigkeit | Genauigkeit der Thermoelement-Spannungsmessung in Laborqualität mit Vergleichsstellenkompensation |
| Auflösung | 1 Grad Celsius Auflösung (in 1 CAN-Frame) und/oder 0,01 Grad Celsius Auflösung (in 2 CAN-Rahmen) |
| Schutz | Thermoelementeingänge sind gegen Überspannungsbedingungen bis ±45 V geschützt |
| Typen | Unterstützt Thermoelementtypen B, E, J, K, N, R, S, T (über Konfiguration) |
| Filtern | Netzfrequenzfilterung von 50 Hz und 60 Hz (über Konfiguration) |
| Fehlererkennung | Die Thermoelementfehlererkennung (offene Thermoelemente, Über- und Untertemperatur) wird über CAN kommuniziert |
| Vergleichsstelle | ±0,7 °C (max. -20 °C bis +85 °C) Kaltstellengenauigkeit |
| CAN-Signale | Das Modul kommuniziert Temperaturen und Fehlerstatus (eine vollständige Liste finden Sie in den Dokumenten oder in der DBC-Datei). Thermoelementtemperaturen: Die Grad-Celsius-Temperatur jeder Thermoelementsonde [5 Hz] Umgebungstemperatur: Die über die interne Kaltstelle gemessene Umgebungstemperatur [5 Hz] Fehler: Status jedes Thermoelementsensors [5 Hz] |
| Kanäle | 1 x CAN-Kanal |
| Modi | Das Gerät kann die Daten entweder auf den CAN-Bus senden oder auf Anfrage bereitstellen |
| Standard | ISO 11898: Konform mit CAN (Baudraten zwischen 5K und 1 Mbit/s) |
| Identifikatoren | Konform mit den CAN-Spezifikationen 2.0A (11-Bit-ID) und 2.0B (29-Bit-ID) |
| Beendigung | Die Terminierung kann über den Schalter unter dem DB9-Anschluss umgeschaltet werden |
| Weiterverbreitung | Erneute Übertragung von Frames, die die Arbitrierung verloren haben oder durch Fehler gestört wurden |
| Transceiver-Schutz | Schutz: +/- 25 kV HBM ESD, +/-12 kV IEC ESD, +/-14 V Busfehler, Kurzschluss Gleichtakt-Eingangsspannung: +/-12 V TXD-dominantes Timeout (verhindert Netzwerkblockierung im Fehlerfall) |
| Bitrate | Wählen Sie zwischen Standard-Bitraten (5K bis 1M) oder verwenden Sie benutzerdefiniertes Bit-Timing |
| Aktivieren deaktivieren | CAN-Nachricht individuell aktivieren/deaktivieren |
| Identifikatoranpassung | Konfigurieren Sie die CAN-ID individuell (11-Bit oder 29-Bit) |
| Push-/Poll-Modus | Konfigurieren Sie individuell „Trigger“-Modi für die CAN-Nachrichten (Push oder Poll). |
| Frequenz | Konfigurieren Sie individuell die Vorskalierung der CAN-Nachrichtenfrequenzen zu niedrigeren Raten |
| Thermoelementtyp | Geben Sie für jeden Kanal den Thermoelementtyp an (z. B. Typ K, Typ J, ...) |
| Leitungsrauschfilterung | Wählen Sie die Unterdrückung von 50 Hz (EU) und seinen Oberwellen oder 60 Hz (USA) und seinen Oberwellen |
| Eingangsversorgung | +5V bis +26V DC über den DB9-Anschluss (Standalone-/Add-On-Modus) oder Alternativ Stromversorgung über USB (zum Aktualisieren von Firmware/Konfiguration oder zum Streamen von Daten in Echtzeit) |
| Energieverbrauch | Extrem niedrig (<1 W) – keine Gefahr einer Batterieentladung |
| Schutz | Verpolungsschutz der CAN-Bus-Versorgung Schutz vor transienten Spannungsereignissen auf Versorgungsleitungen |
| Gehäuse und Gewicht | Kompaktes Aluminiumgehäuse: 52,5 x 70,0 x 24,5 mm (L x B x H), 80 Gramm |
| Anschluss (vorne) | 1 x Standard-D-Sub-9-Anschluss (DB9). |
| Anschluss (Rückseite) | 4 x Miniatur-Thermoelement-Buchsen |
| Pinbelegung | Informationen zu den Pinbelegungen des DB9-Steckers finden Sie im Produkthandbuch |
| USB | Standard-Mini-USB-Anschluss für Konfigurations-/Firmware-Updates und Streaming (USB-Kabel nicht im Lieferumfang enthalten) |
| LEDs | Modulstatus über 3 externe LEDs: Power, CAN-Bus, Speicher |
| Temperatur | Betriebstemperatur (CANmod.temp-Modul): -25 °C bis +70 °C |
| IP-Bewertung | IP-Schutzklasse 40 |
| Montage | Das Modul kann beispielsweise mit robustem doppelseitigem Klebeband, Kabelbindern oder einer Montagehalterung montiert werden |
