Beschreibung
Der Passmark ECC-Tester ermöglicht das Feststellen, ob die erwartete Fehlerkorrekturfunktionen wie erwartet funktioniert.
Features
- Testen Sie Ihre ECC-Fehlererkennungs- und Korrekturmechanismen.
- Injizieren Sie Einzel- und Doppelbitfehler in Echtzeit.
- Testmaschinen mit CPU-, Motherboard- und DDR4-RAM-ECC-Unterstützung.
- Geeignet für die Verwendung mit MemTest86 und BurnInTest.
Warum ECC-Speicher testen?
ECC-Speicher (Error Correction Code) ist eine Art RAM, der Speicherfehler über einen zusätzlichen Speicherchip automatisch erkennt und korrigiert. Von denen geschätzt, die kritische Daten auf Workstations und Servern speichern und verwalten, soll ECC-RAM eine viel geringere Ausfallrate aufweisen und somit weniger Abstürze verursachen.
Wenn Sie ECC-RAM installiert haben, können Sie mit dem PassMark ECC-Tester feststellen, ob die Fehlerkorrekturfunktionen wie erwartet funktionieren.
Umfangreiche Testoptionen

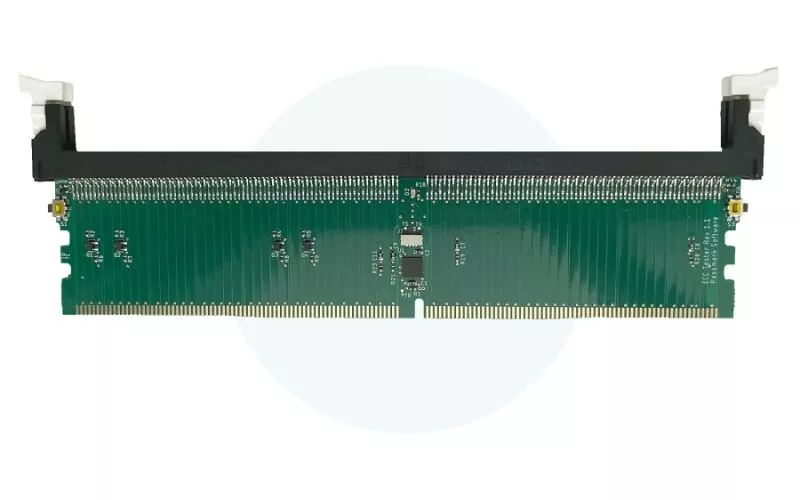

Der PassMark ECC-Tester ist ein DDR4-DIMM-Interposer, der zum Einfügen von Einzelbit- und Doppelbitfehlern in Echtzeit entwickelt wurde, um den Fehlererkennungs- und -korrekturmechanismus von Computern mit CPU-, Motherboard- und RAM-Sticks mit ECC-Unterstützung herauszufordern und zu testen.
Der Tester verfügt über 4 physische Tasten, die so programmiert werden können, dass sie beim Drücken einzelne Fehler oder eine Folge von Fehlern einspeisen und zwischen dem Unterbrechen der Daten- oder Prüfsummenleitung wählen.
Der ECC-Tester wurde entwickelt, um Ihren ECC-RAM inline auf Ihrem Motherboard unterzubringen, und fungiert als Interposer, der zum Einfügen von Einzel- und Doppelbitfehlern verwendet wird. Es ist auch über USB mit Ihrem System verbunden, um die Ergebnisse zu verfolgen.
Mit dem mitgelieferten USB-Anschluss können Benutzer die ECC-Tester-Einstellung ändern, Spannungen auf dem Speicherbus überwachen und MemTest86 und BurnInTest die Fehlerinjektion steuern.
Jeder Kauf eines PassMark ECC-Testers beinhaltet den Zugriff auf ECCTest für Windows. Die Funktionalität umfasst:
Überwachen Sie die Spannungen auf Ihrem RAM.
- Überwachen Sie die VTT-, VREFCA-, VPP- und VDD-Spannungen auf dem RAM-Stick.
- Zeichnen und speichern Sie ein Protokoll der Spannungen auf dem RAM-Stick, während er verwendet wird.
Passen Sie die Art der generierten Fehler an.
- Einfache Schnittstelle zum Programmieren des Fehlertyps, der beim Drücken einer Taste auf dem ECC-Tester generiert wird.
- Zu den Anpassungsoptionen gehören das Erstellen einzelner oder regelmäßiger Fehler sowie korrigierbarer oder nicht korrigierbarer Fehler.
Konnektivität
Der ECC-Tester wurde entwickelt, um Ihren ECC-RAM inline auf Ihrem Motherboard unterzubringen, und wird über USB angeschlossen.
Softwarekompatibilität
Mit Memtest86 testen Sie die Fehlererkennung und -korrektur direkt in MemTest86, ohne dass ein Betriebssystem erforderlich ist. Fügen Sie während Ihrer Speichertests Fehler mit dem ECC-Tester ein, um zu sehen, ob das System ECC-Fehler korrekt erkennt.
Technische Daten
| Artikelnummer |  PM141 |
|---|---|
| Unterstützte SDRAM-Klasse | DDR4 (ungepuffert oder vollständig gepuffert)* |
| Onboard-Controller | ARM Cortex M0 |
| Speicher | 6 KB RAM, 32 K Flash-Onboard-Speicher |
| Hostanforderungen | Jedes System mit DIMM-DDR4-RAM sollte funktionieren. Ein Windows 10- oder 11-System ist für die einmalige (Neu-)Programmierung von Tasten und Spannungsüberwachung erforderlich. |
| Benutzeroberfläche | 4x programmierbare Tasten |
| Fehlerinjektion | Einzelbit- oder Doppelbitfehlerinjektion auf den Leitungen DQ0, DQ2, CB0, CB2 DQ-Leitungen sind Teil des Datenbusses CB-Leitungen sind die Prüfbits Jede Leitung wird separat gesteuert. 15 verschiedene Fehlerinjektionspermutationen sind möglich. Die Impulszeit der Leitungsunterbrechung ist zwischen 1 ms und 250 ms konfigurierbar. |
| Betriebsspannung | Gerät wird über USB mit Strom versorgt: 3,5 V – 6,0 V, wenn angeschlossen oder von der VDDSPD-Leitung am DIMM-Steckplatz: 2,25 V – 2,75 V sonst. |
| Betriebsstrom | 30mA |
| Spannungsmessung | VDD, VPP, VREFCA und VTT mit einer Abtastrate von 10 ms. |
| Maximale Nennspannung | VDD: +4V VPP: +4V VREFCA: +4V VTT: +4V |
| Messfehler (V) | Besser als 1 % |
| PC-Kommunikation | USB 2 Full Speed Der optionale USB-Anschluss wird verwendet, um die Funktion der Tasten zu programmieren und die Spannungen zu überwachen 1 m USB-Kabel mit flachem Stecker wird mit dem Tester geliefert. |
| Abmessungen | 147 mm x 50 mm x 5 mm (5,8 x 2,0 x 0,2 Zoll) Typischerweise beträgt die Gesamthöhe des Interposers + eines RAM-Moduls 65 mm. Vergewissern Sie sich, dass in Ihrem Gehäuse und vom CPU-Kühlkörper genügend Abstand vorhanden ist. |
| Gewicht | 25 g (0,88 Unzen) |
| Lagertemperatur | -30 °C bis + 80 °C |
| Nutzungstemperatur | 0 °C bis + 50 °C |
| RoHS (bleifrei) | Ja |
