- Beim Kauf eines SDS7304A H12 Oszilloskops erhalten Sie 20% Rabatt auf eine der folgnden aktiv Tastköpfe:
SAP1000, SAP2500, SAP2500D, SAP4000P oder SAP5000D
Beschreibung

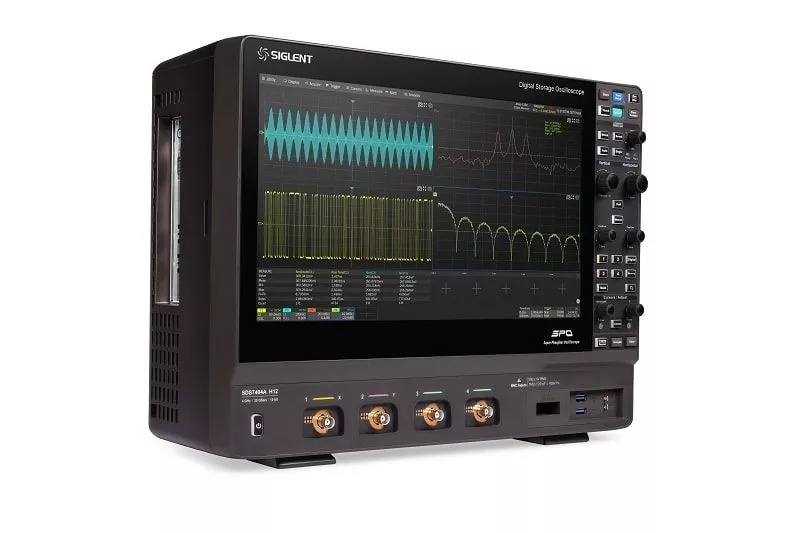

Das SDS7304 H12 digitales Speicheroszilloskop von Siglent überzeugt durch leistungsstarke Hardware und einer Vielzahl an Funktionen. Dieses Model bietet eine Bandbreite von 3 GHz, 4 analoge Kanäle + 16 digitale Kanäle für hochleistungsfähige Mixed-Signal-Analyse. Das SDS7304 H12 hat 12-Bit ADCs mit einer Abtastrate von bis zu 20 GSa/s und eine maximale Aufzeichnungslänge von 1Gpts/ch.
Features
- 4 analoge Kanäle, bis zu 4 GHz Bandbreite mit bis zu 20GSa/s Abtastrate
- 12-Bit ADC
- Geringes Hintergrundrauschen: 220 μVrms @ 4 GHz Bandbreite
- SPO-Technologie: Wellenform-Erfassungsraten bis zu 1.000.000 wfm/s, Unterstützt 256-stufige Intensitätsabstufungen und Farb-Temperaturanzeigemodi, 500 Mpts/Kanal standardmäßig, 1 Gpts/Kanal optional, Digitales Auslösesystem
- Intelligenter Auslöser: Flanke, Steilheit, Impuls, Fenster, Runt, Intervall, Dropout, Muster, Qualifiziert, N-te Flanke, Setup/Hold, Verzögerung und Video (HDTV unterstützt). Zone Trigger vereinfacht die erweiterte Triggerung
- Serielle Bus-Triggerung und Decoder, unterstützt die Protokolle I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD1553B, SENT, Manchester, ARINC429 und USB 2.0
- Segmentierter Erfassungsmodus (Sequenz), der die maximale Aufzeichnungslänge in mehrere Segmente (bis zu 124.000), je nach den vom Benutzer festgelegten Triggerbedingungen, mit einer sehr kleinen Totzeit zwischen den Segmenten zur Erfassung das qualifizierende Ereignis
- Historische Wellenformaufzeichnung (History), die maximale Länge der aufgezeichneten Wellenform beträgt 124.000 Bilder
- Automatische Messungen von über 50 Parametern, unterstützt Statistik mit Histogramm, Track, Trend, Gating
und Messungen von mathematischen, historischen und Speicherspuren - 4 mathematische Spuren (32 Mpts FFT, Filter, Addition, Subtraktion, Multiplikation, Division, Integration, Differential, Quadratwurzel Wurzel, etc.), unterstützt Formel-Editor
- Vielfältige Datenanalysefunktionen wie Search, Navigieren, SignalScan, Digitales Voltmeter, Zähler,
Wellenform-Histogramm, Bode-Plot, Leistungsanalyse, Eye/Jitter-Analyse und Konformitätstest - Hochgeschwindigkeits-Hardware-basierte Average, Hi-Res; Hochgeschwindigkeits-Hardware-basierte Maskentestfunktion, mit Masken Editor-Tool zur Erstellung benutzerdefinierter Masken
- 16 digitale Kanäle (optional)
- Eingebauter 50-MHz-Wellenformgenerator
- Großer 15,6" HD TFT-LCD Bildschirm mit 1920 * 1080 Auflösung; kapazitiver Touchscreen unterstützt Multitouch Gesten
- Die Schnittstellen umfassen: 4x USB Host 3.1 Gen 1，2x USB 3.0 Host，USB 2.0 Gerät，2x 1000M LAN，DVI-D，DP 1.2，HDMI 1.4，Audio, External Triger In, Aux Out (Pass/Fail, Trigger Out), 10 MHz In，10 MHz Out
- Eingebauter Webserver unterstützt Fernsteuerung über den LAN Anschluss mit einem Webbrowser. Unterstützt SCPI-Fernsteuerungs Befehle. Unterstützt externe Maus und Tastatur
Hardwaredetails
Die SDS7000A-Serie verwendet die SPO-Technologie von Siglent mit einer maximalen Wellenform-Erfassungsrate von bis zu 1.000.000 wfm/ s, einer 256-stufigen Intensitätsabstufungs-Anzeigefunktion sowie einem Farb-Temperatur-Anzeigemodus. Außerdem verfügt er über ein innovatives digitales Triggersystem mit hoher Empfindlichkeit und geringem Jitter. Das Triggersystem System unterstützt mehrere leistungsstarke Trigger-Modi, einschließlich serielle Bus-Triggerung. Werkzeuge wie History-Wellenform Aufzeichnung, Such- und Navigationsfunktionen, Signal Scan, Mask Test, Bode Plot, Leistungsanalyse, Eye/Jitter-Analyse und Konformitätstest ermöglichen die Erfassung, Speicherung und Aufzeichnungen erfasst, gespeichert und analysiert werden. Eine beeindruckende Auswahl an Mess- und Mathematikfunktionen, Optionen für einen 50 MHz Arbiträrwellenformgenerator sowie serielle Dekodierung sind sind weitere Merkmale des SDS7000A.
Der große kapazitive 15,6-Zoll-HD-Touchscreen unterstützt Multi-Touch-Gesten, mit dem Zusatz von benutzerfreundlichen UI benutzerfreundlichen UI-Design, kann die betriebliche Effizienz erheblich verbessern. Er unterstützt auch die Maussteuerung und die Web-Fernsteuerung über LAN.
Produkthighlights
12-Bit-Hochauflösung
Die 12-Bit-Auflösung zeigt Ihnen mehr Details und weniger Rauschen in der Wellenform.
Verbessertes Prozessorsystem
Der Prozessor wurde vollständig von einem eingebetteten ARM-Prozessor auf X86-Prozessor, hat die Reaktionsgeschwindigkeit des Systems und die Geschwindigkeit von Messungen und Berechnungen.
Er bietet mehr Möglichkeiten für die Erweiterung der Software-Analysefunktionen in der Zukunft.
Ausgezeichnete Benutzeroberfläche und Benutzerfreundlichkeit
Die SDS7000A Serie hat einen 15,6" HD-Display mit einer Auflösung von 1920*1080. Mit dem Multi-Touchscreen kann man die Wellenformkurven schnell durch Fingerbewegungen verschieben oder skalieren
Der eingebauter WebServer unterstützt die Fernsteuerung über eine Web-Seite über LAN. Eine externe Maus, sowie Tastatur können unkompliziert mit dem Gerät verbunden werden.
Hohe Aktualisierungsrate der Wellenform
Mit einer Wellenform-Aktualisierungsrate von bis zu 1.000.000 wfm/s kann das Oszilloskop problemlos ungewöhnliche oder unwahrscheinliche Ereignisse erfassen. Im Sequenzmodus kann die Wellenformerfassungsrate 1.100.000 wfm/s erreichen.
Deep Record Länge
Mit der hardwarebasierten Zoom-Technik und einer Aufzeichnungslänge von bis zu bis zu 1 Gpts können Benutzer eine langsamere Zeitbasis wählen, ohne Beeinträchtigung der Abtastrate eine langsamere Zeitbasis wählen.
Mehrere Auslösefunktionen
Flanke, Steigung, Impuls, Video, Fenster, Lauf, Intervall, Dropout,
Muster, Qualifiziert, N-te Flanke, Einrichten/Halten, Verzögerung und serieller Trigger
Zone Trigger
Zone Trigger ist für eine erweiterte Triggerung verfügbar. Kombinieren Sie räumliche Triggerung mit den üblichen Triggermodi, um Signale zu isolieren
Erweiterte mathematische Funktion
Neben den traditionellen Operationen (+, -, X, /) werden auch FFT, Filter, Integration, Differenzial, Quadratwurzel und mehr unterstützt. Für komplexere Operationen steht ein Formeleditor zur Verfügung. 4 mathematische Spuren sind verfügbar.
Deep Memory FFT
FT unterstützt den Betrieb mit bis zu 32 Mpts. Dies ermöglicht eine hohe Frequenzauflösung mit einer schnellen Aktualisierungsrate. Die FFT-Funktion unterstützt auch eine Vielzahl von Fensterfunktionen, so dass sie sich an die unterschiedlichen Anforderungen der Spektrumsmessung anpassen kann. Drei Modi
(Normal, Average und Max hold) können die verschiedenen Anforderungen an die Beobachtung des Leistungsspektrums gerecht werden.
Messungen einer Vielzahl von Parametern
Die Parametermessungen umfassen 4 Kategorien: horizontal, Vertikal, Verschiedenes und CH-Verzögerung mit insgesamt über 50 verschiedene Arten von Messungen. Die Messungen können innerhalb einer bestimmten Gate-Periode durchgeführt werden. Messungen an Math-, Referenz- und History-Frames werden unterstützt
Parameter Statistik Funktion
Die Statistik zeigt den aktuellen Wert, den Maximalwert, den Minimalwert, die Standardabweichung und den Mittelwert von bis zu 12 Parameter gleichzeitig. Ein Histogramm ist verfügbar, um die Wahrscheinlichkeitsverteilung eines Parameters. Trend und Track sind sind verfügbar, um den Parameterwert im Vergleich zur Zeit anzuzeigen. Bei horizontalen Parametern wie der Periode werden alle Ergebnisse aus einem Frame extrahiert, anstatt nur das erste zu berechnen. Dies beschleunigt die Statistik für horizontale Messungen und ermöglicht die Beobachtung der Verteilung in einem Bild mit Histogramm und Spur.
History Mode
Die Historienfunktion kann bis zu 124.000 Bilder von Wellenformen aufzeichnen. Die Aufzeichnung wird automatisch durchgeführt, so dass die Verlaufswellenformen jederzeit wiedergeben werden kann,
um ungewöhnliche Ereignisse zu beobachten. Die fehlgeschlagenen Frames des Maskentests
können als Historie gespeichert werden
Sequenz-Modus
Im Sequenzmodus wird die Wellenform in mehreren Speichersegmenten gespeichert (bis zu 124.000) und jedes Segment speichert eine getriggerte Wellenform sowie die Totzeit Informationen. Das Intervall zwischen den Segmenten kann so klein sein wie 0,9 μs. Alle Segmente können mit der Funktion History" wiedergegeben werden.
Suchen und Navigieren
Das Oszilloskop kann die vom Benutzer angegebenen Ereignisse in suchen. Markierte Ereignisse können
automatisch mit Navigieren aufgerufen werden.
Serieller Bus Dekodierung
Anzeige der dekodierten Zeichen in der Ereignisliste. Bus Protokollinformationen lassen sich schnell und intuitiv in tabellarischer Form angezeigt werden. I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, ARINC429 und USB 2.0 werden unterstützt
Hardware-basierte Hochgeschwindigkeits-Maskentestfunktion
Das Oszilloskop verfügt über eine hardwarebasierte Maskentestfunktion, die bis zu 80.000 Pass / Fail-Entscheidungen pro Sekunde trifft. Es dient zur Überwachung und automatisierter Prüfung von Produktionslinien..
Eye/Jitter-Analyse
Unterstützt Augendiagramm und Jitter-Analyse/Messung. Es kann automatisch den eingebetteten Referenztakt aus seriellen Daten extrahieren und das Augendiagramm erstellen. Die Messung mehrerer Eye/Jitter-Parameter ist möglich. Maskentest auf Augendiagrammen wird unterstützt
Technische Daten
| Modellvergleich |  SDS7304A H12 |  SDS7404A H12 |  SDS7604A H12 |
|---|---|---|---|
| Analoge Kanäle | 4 + EXT | 4 + EXT | 4 + EXT |
| Bandbreite | 3 GHz | 4 GHz | 6 GHz |
| Abtastrate (max.) | 20 GSa/s (Zweikanal) 10 GSa/s (3 oder 4 Kanäle) | 20 GSa/s (Zweikanal) 10 GSa/s (3 oder 4 Kanäle) | 20 GSa/s (Zweikanal) 10 GSa/s (3 oder 4 Kanäle) |
| Vertikale Auflösung | 12-Bit bis zu 16-Bit im ERES-Modus | 12-Bit bis zu 16-Bit im ERES-Modus | 12-Bit bis zu 16-Bit im ERES-Modus |
| Speichertiefe (max.) | Standard: 500 Mpts/Kanal Optional: 1 Gpts/Kanal im Zweikanalmodus | Standard: 500 Mpts/Kanal Optional: 1 Gpts/Kanal im Zweikanalmodus | Standard: 500 Mpts/Kanal Optional: 1 Gpts/Kanal im Zweikanalmodus |
| Wellenform-Erfassungsrate (max.) | 1,000,000 wfm/s | 1,000,000 wfm/s | 1,000,000 wfm/s |
| Auslöser-Typ | Flanke, Steilheit, Impulsbreite, Fenster, Lauf, Intervall, Dropout, Muster, Video, Qualifiziert, N-te Flanke, Einrichten/Halten, Verzögerung, Seriell | Flanke, Steilheit, Impulsbreite, Fenster, Lauf, Intervall, Dropout, Muster, Video, Qualifiziert, N-te Flanke, Einrichten/Halten, Verzögerung, Seriell | Flanke, Steilheit, Impulsbreite, Fenster, Lauf, Intervall, Dropout, Muster, Video, Qualifiziert, N-te Flanke, Einrichten/Halten, Verzögerung, Seriell |
| Serieller Trigger und Dekodierung | Standard: I2C, SPI, UART, CAN, LIN Optional: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (nur Decodierung), ARINC429, USB 2.0 (nur Decodierung) | Standard: I2C, SPI, UART, CAN, LIN Optional: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (nur Decodierung), ARINC429, USB 2.0 (nur Decodierung) | Standard: I2C, SPI, UART, CAN, LIN Optional: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (nur Decodierung), ARINC429, USB 2.0 (nur Decodierung) |
| Messung | 50+ Parameter, Statistik, Histogramm, Trend und Track unterstützt | 50+ Parameter, Statistik, Histogramm, Trend und Track unterstützt | 50+ Parameter, Statistik, Histogramm, Trend und Track unterstützt |
| Math | 4 Spuren 32 Mpts FFT, +, -, x, ÷, ∫dt, d/dt, √, Identität, Negation, Absolut, Vorzeichen, ex, 10x, ln, lg, Interpolation, MaxHold, MinHold, ERES, Durchschnitt, Filter. Unterstützt Formel-Editor | 4 Spuren 32 Mpts FFT, +, -, x, ÷, ∫dt, d/dt, √, Identität, Negation, Absolut, Vorzeichen, ex, 10x, ln, lg, Interpolation, MaxHold, MinHold, ERES, Durchschnitt, Filter. Unterstützt Formel-Editor | 4 Spuren 32 Mpts FFT, +, -, x, ÷, ∫dt, d/dt, √, Identität, Negation, Absolut, Vorzeichen, ex, 10x, ln, lg, Interpolation, MaxHold, MinHold, ERES, Durchschnitt, Filter. Unterstützt Formel-Editor |
| Analyse der Daten | Suche, Navigation, Verlauf, Maskentest, Digitalvoltmeter, Zähler, Wellenformhistogramm, Bode-Plot und Leistungsanalyse, Eye/Jitter-Analyse, SignalScan, Konformitätstest (USB 2.0, 100Base-TX, 1000Base-T, 100Base-T1, 1000Base-T1) | Suche, Navigation, Verlauf, Maskentest, Digitalvoltmeter, Zähler, Wellenformhistogramm, Bode-Plot und Leistungsanalyse, Eye/Jitter-Analyse, SignalScan, Konformitätstest (USB 2.0, 100Base-TX, 1000Base-T, 100Base-T1, 1000Base-T1) | Suche, Navigation, Verlauf, Maskentest, Digitalvoltmeter, Zähler, Wellenformhistogramm, Bode-Plot und Leistungsanalyse, Eye/Jitter-Analyse, SignalScan, Konformitätstest (USB 2.0, 100Base-TX, 1000Base-T, 100Base-T1, 1000Base-T1) |
| Digitaler Kanal (optional) | 16-Kanal; maximale Abtastrate bis zu 1 GSa/s; Aufzeichnungslänge bis zu 50 Mpts | 16-Kanal; maximale Abtastrate bis zu 1 GSa/s; Aufzeichnungslänge bis zu 50 Mpts | 16-Kanal; maximale Abtastrate bis zu 1 GSa/s; Aufzeichnungslänge bis zu 50 Mpts |
| Wellenformgenerator (optional) | Builit-in, Frequenz bis zu 50 MHz, 125 MSa/s Abtastrate, 16 kpts Wellenformspeicher | Builit-in, Frequenz bis zu 50 MHz, 125 MSa/s Abtastrate, 16 kpts Wellenformspeicher | Builit-in, Frequenz bis zu 50 MHz, 125 MSa/s Abtastrate, 16 kpts Wellenformspeicher |
| Prozessorsystem | Intel Core i3-8100 oder besser，32GB Arbeitsspeicher，250GB Speicherplatz，Linux-Betriebssystem | Intel Core i3-8100 oder besser，32GB Arbeitsspeicher，250GB Speicherplatz，Linux-Betriebssystem | Intel Core i3-8100 oder besser，32GB Arbeitsspeicher，250GB Speicherplatz，Linux-Betriebssystem</td |
| I/O | E/A: 4x USB Host 3.1 Gen 1，2x USB 3.0 Host，USB 2.0 Gerät (USBTMC)，2x 1000M LAN (VXI-11+SCPI， Telnet (5024)+SCPI，Socket (5025)+SCPI，LXI，WebServer) Anzeige: 1x DVI-D: bis zu 1920x1200 @ 60Hz; 1x DP 1.2: bis zu 4096x2304 @ 60Hz; 1x HDMI 1.4: bis zu 4096x2160 @ 60Hz Audio: Mikrofoneingang, Audioausgang Andere: Externer Trigger In, Aux Out (TRIG OUT，PASS/FAIL)，10 MHz In，10 MHz Out | E/A: 4x USB Host 3.1 Gen 1，2x USB 3.0 Host，USB 2.0 Gerät (USBTMC)，2x 1000M LAN (VXI-11+SCPI， Telnet (5024)+SCPI，Socket (5025)+SCPI，LXI，WebServer) Anzeige: 1x DVI-D: bis zu 1920x1200 @ 60Hz; 1x DP 1.2: bis zu 4096x2304 @ 60Hz; 1x HDMI 1.4: bis zu 4096x2160 @ 60Hz Audio: Mikrofoneingang, Audioausgang Andere: Externer Trigger In, Aux Out (TRIG OUT，PASS/FAIL)，10 MHz In，10 MHz Out | E/A: 4x USB Host 3.1 Gen 1，2x USB 3.0 Host，USB 2.0 Gerät (USBTMC)，2x 1000M LAN (VXI-11+SCPI， Telnet (5024)+SCPI，Socket (5025)+SCPI，LXI，WebServer) Anzeige: 1x DVI-D: bis zu 1920x1200 @ 60Hz; 1x DP 1.2: bis zu 4096x2304 @ 60Hz; 1x HDMI 1.4: bis zu 4096x2160 @ 60Hz Audio: Mikrofoneingang, Audioausgang Andere: Externer Trigger In, Aux Out (TRIG OUT，PASS/FAIL)，10 MHz In，10 MHz Out |
| Sonde (Standard) | 500 MHz, 1 Sonde für jeden Kanal | 500 MHz, 1 Sonde für jeden Kanal | 500 MHz, 1 Sonde für jeden Kanal |
| Display | 15,6" HD TFT-LCD mit kapazitivem Touchscreen (1920*1080) | 15,6" HD TFT-LCD mit kapazitivem Touchscreen (1920*1080) | 15,6" HD TFT-LCD mit kapazitivem Touchscreen (1920*1080) |
