Der PC basierende Pattern Generatoren TD3216B hat 8 Kanäle & einen maximalen Speicher von bis zu 256Mb pro Kanal.
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- Dieses Produkt wurde vom Hersteller abgekündigt
Produktkonfiguration
Stellen Sie Ihr Produkt individuell zusammen!
Klicken Sie unterhalb auf eine Kategorie, um verfügbare Optionen anzuzeigen.
Beschreibung

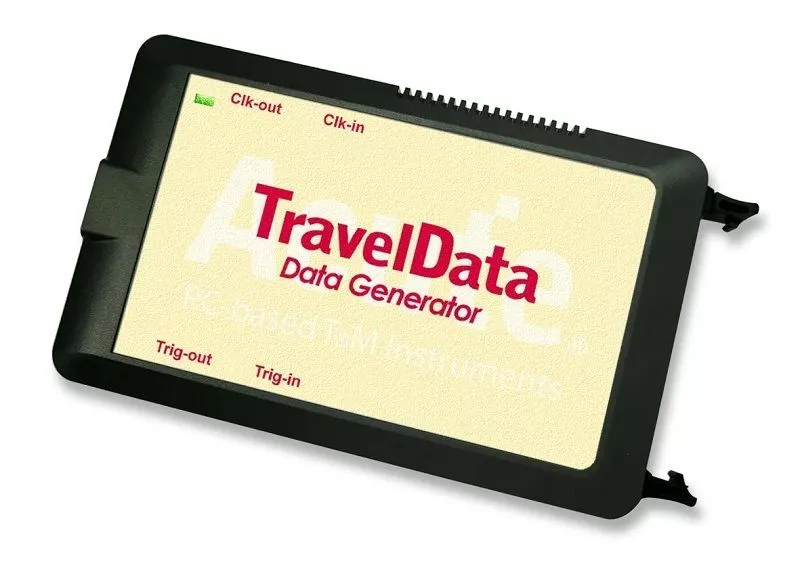

Die Geräte der Acute TravelData 3000 Serie sind 8/16-kanalige USB3 basierende Pattern Generatoren mit einer internen Clock Range von maximal 200MHz und einem Speicher von bis zu 256Mb/Kanal.
Features
- Standardmuster: I²C, MIPI I3C, MIPI RFFE, PMBus, PWM, SPI, Sync / Async-Counter, ...
- Benutzermuster: Direktzeichnung, Acute-LA / VCD, CSV (MIPI I3C, MIPI RFFE), ...
- PC-basierend
- USB 3.0-Schnittstelle
- Kanäle: 16 (Max./Datenausgang), 3 (Ereigniseingang)
- Datenrate: 200 Mbit/s bei Kanal (max.)
- Speicher: 256 MB/Kanal (max.)
- Taktbereich: 1 Hz ~ 200 MHz (6 Ziffern)
- Datenausgabe: 0,9 Vpp ~ 4,5 Vpp (0,1 V Auflösung) und Hi-Z
Weitere Funktionen
Benutzerfreundliche Software
Die SW kann die Wellenform z.B. des I2C / MIPI RFFE-Protokolls erzeugen und die VCD-Datei in die DG3000/TD3000 Wellenform konvertieren.
Auswahl - Waveform Editor Tool
Über Auswahl der Art und Angabe der Spezifikation der Wellenform, können auf einfache Weise Wellenformen erzeugt werden. Die erzeugten Wellenformen werden bei Ausgabe grafisch angezeigt.
TravelData 3000 Konfiguration
Über das GUI kann das Gerät vorab konfiguriert werden. Dabei kann der Spannungspegel pro Kanal und die Arbeitsfrequenz festgelegt werden.
