Beschreibung

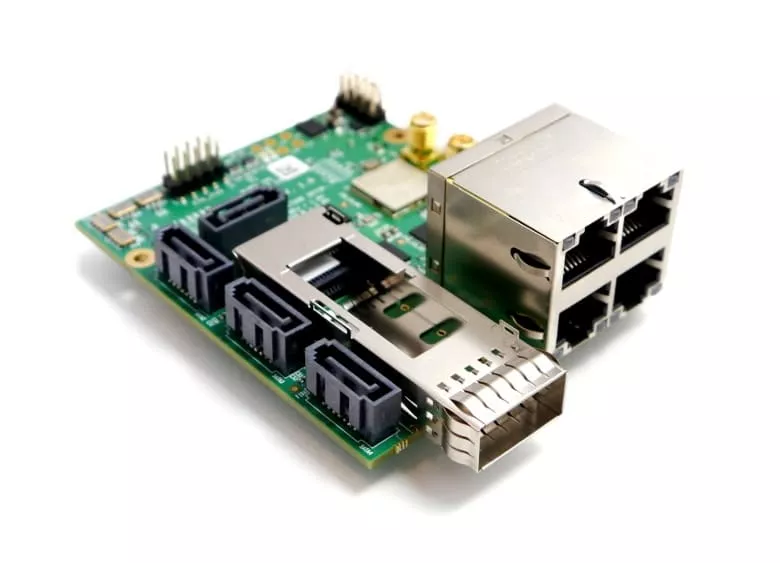

Die FMC-NET-Karte wurde entwickelt, um das Prototyping und die Bewertung verschiedener Netzwerkdesigns zu ermöglichen, indem häufig verwendete Peripheriegeräte wie Gigabit-Ethernet, drahtloses WLAN / Bluetooth, Glasfaser-QSFP + und andere bereitgestellt werden.
Vier unabhängige Gigabit-Ethernet-PHY-Module ermöglichen das Prototyping der Designs, für die mehrere Netzwerkports wie Switches und Router erforderlich sind. Zusätzlich unterstützt der Ethernet PHY, ein DP83867CR-Teil von Texas Instruments, das IEEE 1588 SOF-Zeitsynchronisationsprotokoll, das in industriellen Anwendungen benötigt wird. Die Verfügbarkeit von QSFP + und Dualband-WLAN- / Bluetooth-Modulen erleichtert die Überprüfung komplexer und zeitgemäßer Projekte mit Glasfaser- oder drahtloser Kommunikation.
Es gibt ebenfalls 4x SATA-Anschlüsse, die zum Anschließen von Speicher- oder anderen SATA-kompatiblen Geräten oder zum Debuggen verwendet werden können.
Konnektivität
- Hauptplatinenanschluss:
- FPGA Mezzanine Card-Anschluss gemäß ANSI / VITA 57.1 FMC Standard
- Quad RJ45 Ethernet Anschluss
- QSFP + MOLEX-Stecker 75586-0010 und Abschirmung
- SATA-Standardanschluss, MOLEX 67800-5005
- SMA-Anschlüsse zum Anschließen von Antennen für drahtlose Schnittstellen
- JTAG-Anschluss für Ethernet-PHYs
Komponenten & Schnittstellen
- 4x Ethernet PHY 10/100/1000 mit IEEE 1588 SOF (DP83867CR) mit RGMII-Unterstützung - Industriequalität
- WiFi-Dualband- und Bluetooth-WiLink-8-Modul (WL1837MOD) - Industriequalität
- 1x QSFP + 4 Spuren bis zu 40 Gb / s
- 4x SATA-Geräteanschlüsse
Uhr
- 2x Oszillatoren (100 MHz, 150 MHz)
- 2x Oszillatoren (156,25 MHz, 150 MHz) für QSFP + - und SATA-Schnittstellen
Speicher
- 64 kB EEPROM (zur Erfüllung des ANSI / VITA 57.1 FMC-Standards)
