Beschreibung

Die FMC-PCIe-Daughter Card kann als PCIe-Root-Komplex verwendet werden und bietet zwei PCIe x4-Schnittstellen oder eine PCIe x8-Schnittstelle für Endpunktkarten, die mit einem Standard-PCIe-Fingeranschluss bis x16 ausgestattet sind.

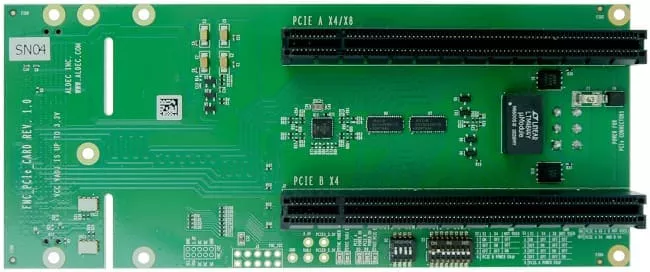

Diese Karte enthält zwei PCIe-Anschlüsse an der Unterseite. Es gibt vier PCIe-Leitungen, die mithilfe passiver Schalter auf der Karte zwischen zwei PCIe-Anschlüssen geschaltet werden. Die 100-MHz-Referenztakte für PCIe- und FMC-Anschlüsse werden mithilfe von LVDS-Oszillatoren auf der FMC-PCIe-Karte generiert. Diese Karte muss über ein externes 12-V-Netzteil mit 6-poligem PCIe-Stromanschluss mit Strom versorgt werden.

Einige der Anwendungsfälle des Boards sind High Performance Computing (HPC)-Anwendungen, bei denen eine Datenübertragung mit hoher Geschwindigkeit und hoher Bandbreite erforderlich ist.

Komponenten & Schnittstellen

  • FMC HPC-Standardstecker gemäß VITA 57.1-2010
  • PCIe-Schnittstelle x4 oder x8 (Anschluss x16)
  • PCIe-Schnittstelle x4 (Anschluss x16)

Verschiedenes

  • 2x Oszillatoren (100 MHz, 200 MHz)
  • 100-MHz-Referenztakte für PCIe-Schnittstellen

Speicher

  • 64 kb EEPROM für FMC-Standard-I2C-Bus
