Produktnummer: FMC-VISION
Hersteller: Aldec
Beschreibung

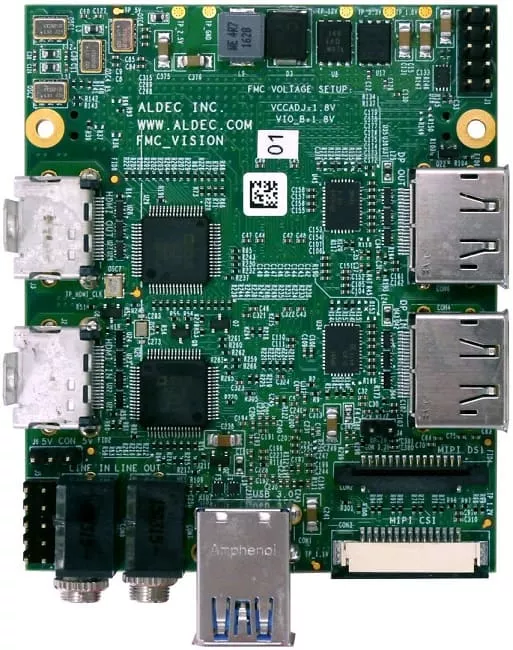

Die FMC-VISION-Karte bietet eine Reihe von Multimedia-Schnittstellen für Anzeigetafeln, Monitore und Kameras, die in verschiedenen Designs wie Embedded Vision, Grafik- und Videoprozessoren, HDTV, Projektoren, Kameras und dergleichen verbreitet sind.
Auf dieser Daughter Card befindet sich außerdem ein Audio-Codec und ein USB 3.0-Host-Controller, die sich gut für das physische Prototyping aller Arten von Multimedia-Designs eignen.
Komponenten & Schnittstellen
- HDMI 1.4-Schnittstellen
- HDMI IN mit stromsparendem 165 MHz HDMI Empfänger ADV7611
- HDMI OUT mit Hochleistungs-165-MHz-Sender ADV7513
- DisplayPort-Schnittstellen
- DisplayPort IN 4x Kanäle mit Linear Redriver SN65DP141
- Display Port OUT 4x Kanäle mit Linear Redriver SN65DP141
- MIPI-Schnittstellen
- MIPI CSI 2x D-Lanes mit D-PHY-FPGA-LVDS-Brücke MC20001
- MIPI DSI 2x D-Lanes mit FPGA LVDS zur D-PHY-Brücke MC20002
- USB3.0 / PCIe Host Controller zu PCIe Bridge
- Basierend auf Texas Instruments TUSB7320RKMR xHCI Host Controller
- PCIe x1 Gen2 Schnittstelle zum Hostsystem
- 2x USB 3.0 Downstream-Ports
- Audio-Codec
- Stereo-Audio-Codec SGTL5000XNAA3
- Stereo-Audio-Codec SGTL5000XNAA3
Speicher
- 64 kB EEPROM (zur Erfüllung des ANSI / VITA 57.1 FMC-Standards)
Clock
- 2x Oszillatoren 100 MHz, 200 MHz
- 1x Takt für SATA (150 MHz)
Konnektivität
- Hauptplatinenanschluss:
- FPGA Mezzanine Card-Anschluss gemäß ANSI / VITA 57.1 FMC Standard
- HDMI-Buchsen
- DisplayPort-Standardbuchsen
- MIPI CSI / DSI - FPC-Anschlüsse
- Dual USB3.0 Standard-A-Buchse
- Externer I2C-Anschluss
- Analoge Audio-Line-IN- und Line-OUT-Anschlüsse
