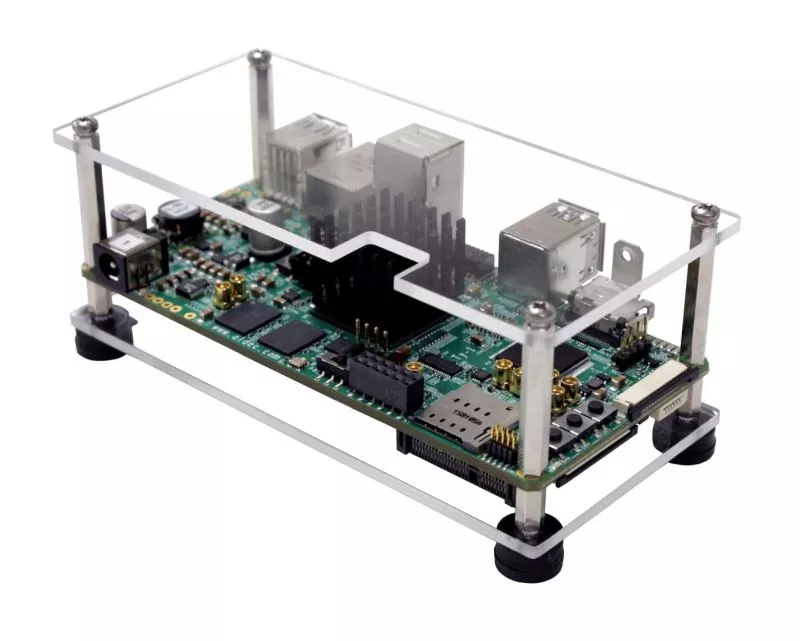

Aldec TySOM-1 Prototyping Board

Das TySOM-1 mit Xilinx Zynq-7000 All Programmable FPGA ist für eine breite Palette eingebetteter Designs geeignet.

Preis auf Anfrage

Weitere Informationen
Angebot anfordern
Paypal-icon
Mastercard-icon
visa-icon
klarna-icon
Sepa-lastschrift-icon
invoice-icon
Produktnummer: TySOM-1
Hersteller: Aldec

Beschreibung

TySOM-1 ist eine kompakte Karte mit mittelgroßem Xilinx Zynq-7000 All Programmable FPGA mit Dual-Core-ARM Cortex A9 und einer umfangreichen Auswahl an Peripheriegeräten, um eine vollständige und universelle physische Prototyping-Plattform für eine breite Palette eingebetteter Designs und IoT-Anwendungen bereitzustellen.

Als Single-Board-Computer verfügt er über 512 MB RAM (DDR3) und einen Micro-SD-Kartensockel für Anwendungsspeicher mit bis zu 32 GB, USB- und Gigabit-Ethernet für die Kommunikation sowie HDMI- oder LCD-Touchscreen-Schnittstellen für die Anzeige. Eine solche Konfiguration ermöglicht das Booten des eingebetteten Linux-Betriebssystems oder eines anderen Echtzeit-Betriebssystems (RTOS) und die frühzeitige Entwicklung eingebetteter Software in einer voll ausgestatteten Hardwareumgebung.

Schnittstellen

  • Gigabit-Ethernet-PHY mit RGMII-Schnittstelle (88E1116R) und RJ45-Anschluss
  • 2x USB 2.0-Anschlüsse mit Hub-Controller (USB2514B) und Transceiver (TUSB1210)
  • PCI Express / USB 3.0-Subsystem - konfigurierbar von:
  • Mini PCI Express
  • 2x USB 3.0 xHCI Host Controller (TUSB7320) Brücke zu PCIe
  • 2x UART-Ports für Zynq PS (1,8 V- und 3,3 V-Pegel mit TXB0108-Pegelübersetzer)
  • 2x JTAG-Header
  • 10-poliger ARM JTAG für Zynq PS
  • Xilinx JTAG Connector für Zynq PL
  • Digilent PMOD-kompatibler Header

Speicher

  • 512 MB RAM - DDR3
  • Micro-SD-Unterstützung bis zu 32 GB
  • 128 MB SPI-Flash-Speicher
  • 64 Kb EEPROM

Chipsatz / SoC

  • Xilinx Zynq-7000 XC7Z030
  • Dual ARM Cortex-A9 MPCore
    • XADC - 12-Bit-Analog-Digital-Wandler mit 1 MSPS
    • FPGA: Kintex-7-Architektur
    • 125K-Logikzellen, 157K-Flip-Flops, 9,3 MB RAM, 400 DSP

Verschiedenes

  • 8x Benutzer-Dip-Schalter
  • 8x Benutzer-LEDs
  • Drucktasten für PL & PS zurücksetzen
  • RTC-Modul (Echtzeituhr)
  • Beschleunigungsmesser
  • Temperatursensor
  • XADC-Anschluss
  • Serielle Hochgeschwindigkeits-E / A-MMCX-Anschlüsse (1x GTX-Leitung)

Multimedia

  • HDMI 1.4 Out - 225 MHz Hochleistungssender (ADV7511)
  • LCD- und Touchpanel-Anschlüsse
  • MIPI CSI - CMOS-Kameraanschluss
  • Audio-Codec (SGTL5000) mit Lautsprecher- / Line-In-Mini-Buchsenanschluss und I2S-Schnittstelle

Anwendungen

Der FPGA-Teil des Zynq-7000-Moduls ermöglicht das Entwerfen von benutzerdefinierten Algorithmusbeschleunigern und Coprozessoren oder die Integration von benutzerdefinierten Controllern für andere integrierte Peripheriegeräte wie Beschleunigungsmesser, CMOS-Kamera oder eine breite Palette von handelsüblichen Digilent PMOD-Modulen.
