Beschreibung

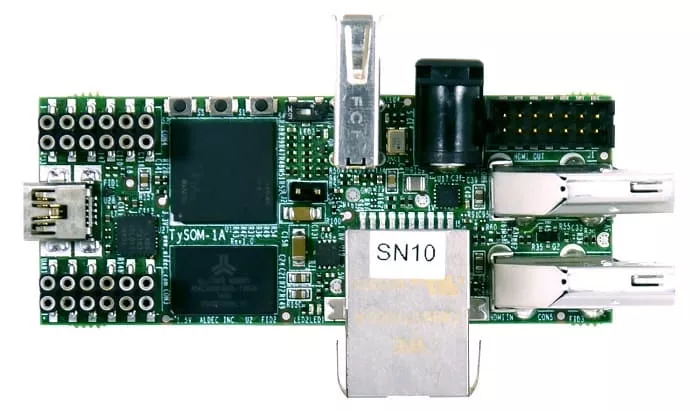

TySOM-1A-7Z010 ist ein kompaktes Board mit Xilinx Zynq-XC7Z010 All Programmable Device mit Dual-Core ARM Cortex A9 und einer Auswahl an Peripheriegeräten, um eine vollständige Prototyping-Plattform für Embedded-System-Designs und IoT-Anwendungen zu bieten. Als Einplatinencomputer ist er mit 512 MB RAM (DDR3) und Micro-SD-Kartensockel für Anwendungsspeicher bis zu 32 GB, USB OTG, Digilent Pmod und Gigabit Ethernet für die Kommunikation und HDMI IN/Out für Medien ausgestattet.
Chipsatz / SoC
- Xilinx Zynq-7000 XC7Z010
- Dual ARM Cortex-A9 MPCore
- XADC - 12-Bit-Dual-Core-Analog-Digital-Wandler mit 1 MSPS
- FPGA: Artix-7-Architektur
- 28K-Logikzellen, 35K-Flip-Flops, 2,1 MB RAM, 80 DSP
Schnittstellen
- Gigabit-Ethernet-PHY mit RGMII-Schnittstelle (88E1116R)
- 1x USB 2.0 OTG
- 1x USB-zu-UART-Anschluss
- 1x JTAG-Header Xilinx JTAG-Anschluss für Zynq PL
- 2x Digilent PMOD-kompatibler Header
Speicher
- 512 MB RAM - DDR3
- Micro-SD-Unterstützung bis zu 32 GB
- 128 MB SPI-Flash-Speicher
- 64 Kb EEPROM
Verschiedenes
- 2x Benutzer-LEDs
- Drucktasten für PL & PS zurücksetzen
- Beschleunigungsmesser
- XADC-Anschluss
Multimedia
- HDMI 1.4 IN
- HDMI 1.4 OUT
Maße
- 30 mm x 75 mm
Anwendungen
Die Konfiguration des TySOM-1A Boards ermöglicht das Booten eines Embedded Linux Betriebssystems oder eines anderen Echtzeitbetriebssystems (RTOS) und die frühe Entwicklung von Embedded Software in einer voll ausgestatteten Hardwareumgebung. Der FPGA-Teil des Zynq-7000-Moduls ermöglicht die Entwicklung von kundenspezifischen Algorithmus-Beschleunigern und Coprozessoren oder die Integration von kundenspezifischen Controllern für andere On-Board-Peripheriegeräte wie Beschleunigungssensoren, CMOS-Kameras oder eine breite Palette von handelsüblichen Digilent PMOD-Modulen.
