Beschreibung

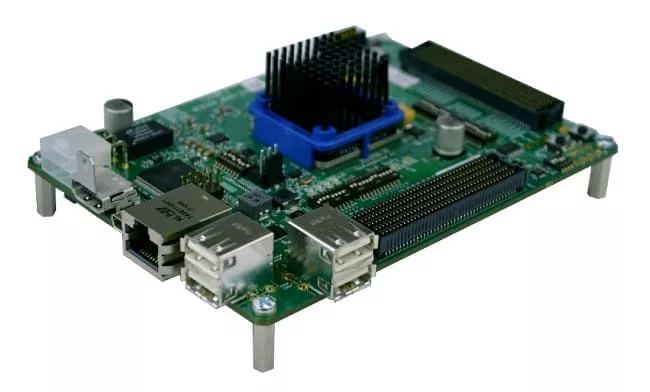

TySOM-2 ist ein kompaktes Prototyping-Board, das mit dem XC7Z100-Chip hergestellt wird - der größten Kapazität unter den Geräten der Zynq 7000-Familie.
Es wurde entwickelt, um maximale Flexibilität bei der Auswahl von Peripheriegeräten zu gewährleisten, da das größte Chippaket (FFG900) mit 362 E / A- und 16 GTX-Transceivern genutzt und zwei FMC-HPC-Anschlüsse bereitgestellt werden, die die Verwendung von Erweiterung Daughter Boards ermöglichen. Auf dieser Karte sind Standardperipheriegeräte wie DDR3-RAM, USB und HDMI enthalten, die für das ARM-CPU-Verarbeitungssystem erforderlich sind, sodass das Linux-Betriebssystem oder ein anderes Echtzeit-Betriebssystem (RTOS) ohne zusätzliche Hardwarekomponenten sofort gestartet werden kann. Das von der ARM Cortex-CPU ausgeführte Betriebssystem und die Software verfügen über 1 GB DDR3-RAM und können bis zu 32 GB SSD-Speicher auf einer Micro-SD-Karte verwenden.
Chipsatz / SoC
- Xilinx Zynq-7000 XC7Z100 (FFG900)
- Dual Core ARM Cortex-A9 MPCore
- 2x XADC - 12-Bit-Analog-Digital-Wandler mit 1 MSPS
- FPGA: Kintex-7-Architektur
- XC7Z100: 444K-Logikzellen, 554K-Flip-Flops, 26,5 MB BRAM, 2020 DSP-Slices
Schnittstellen
- Gigabit-Ethernet-PHY mit RGMII-Schnittstelle (88E1116R) und RJ45-Anschluss
- 4x USB 2.0-Anschlüsse mit Hub-Controller (USB2514B) und Transceiver (TUSB1210)
- UART-zu-USB-Brücke (CP2103) mit Mini-USB-B-Anschluss
- Xilinx JTAG Connector für Zynq PL
- 6x GPIO - Gold-Pin 2x5 2,54 Pitch Stecker
Verschiedenes
- 8x Benutzer-Dip-Schalter
- 4x Benutzer-LEDs
- Drucktasten für PL & PS zurücksetzen
- RTC-Modul (Echtzeituhr)
- Beschleunigungsmesser
- Temperatursensor
- XADC-Anschlüsse (Paar MMCX)
Speicher
- 1 GB RAM - DDR3
- Micro-SD-Unterstützung bis zu 32 GB
- 128 MB SPI-Flash-Speicher
- 64 Kb EEPROM
Multimedia
- HDMI 1.4 Out - 225 MHz Hochleistungssender (ADV7511)
FMC Daughter Boards
Die Kommunikation und Vernetzung wird durch das Gigabit-Ethernet-PHY mit RJ45-Anschluss ermöglicht, und Standardperipheriegeräte können an den USB 2.0-Hub angeschlossen werden, der 4 USB-Anschlüsse bietet. Auf der Karte befindet sich auch ein HDMI-Codec, mit dem dieser TySOM-Minicomputer an einen Standardmonitor angeschlossen werden kann. Die meisten FPGA-E / A-Ports werden an zwei FMC-HPC-Sockel geleitet, die insgesamt 288 E / A- und 16 GTX-Leitungen bereitstellen. Somit können zusätzliche Geräte als FMC-Daughter Boards angeschlossen werden, die von Aldec und anderen Anbietern bereitgestellt werden.
