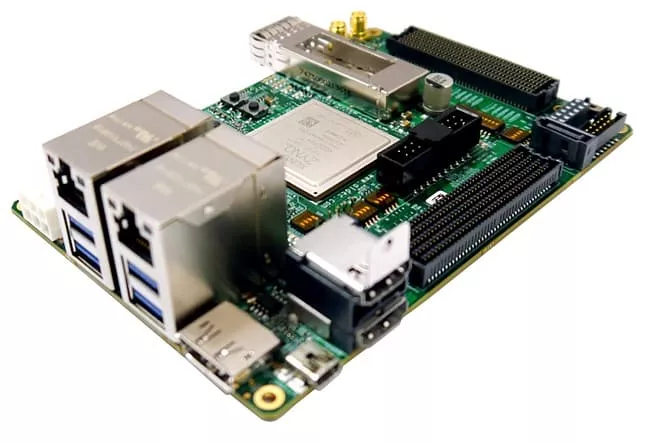

Aldec TySOM-3 Embedded Prototyping Board

TySOM-3-ZU7 ist ein kompaktes Prototyping-Board mit Zynq® UltraScale + ™ MPSoC-Gerät, das 64-Bit-Prozessorskalierbarkeit bietet und Echtzeitsteuerung mit weichen und harten Engines für Grafik-, Video-, Wellenform- und Paketverarbeitung kombiniert.

Preis auf Anfrage

Weitere Informationen
Angebot anfordern
Paypal-icon
Mastercard-icon
visa-icon
klarna-icon
Sepa-lastschrift-icon
invoice-icon
Produktnummer: TySOM-3
Hersteller: Aldec

Beschreibung

TySOM-3-ZU7 ist ein kompaktes Prototyping-Board mit Zynq® UltraScale + ™ MPSoC-Gerät, das 64-Bit-Prozessorskalierbarkeit bietet und Echtzeitsteuerung mit weichen und harten Engines für Grafik-, Video-, Wellenform- und Paketverarbeitung kombiniert.

Xilinx Zynq UltraScale + ZU7EV-FFVC1156 MPSoC enthält eine Video-Codec-Einheit, die H.264 / H.265 unterstützt, und verfügt außerdem über das größte FPGA in der UltraScale + ™ MPSoC-Familie. Dieser Chip enthält einen Quad-Core-ARM-Cortex-A53 als Anwendungsverarbeitungseinheit, einen Dual-Core-ARM-Cortex-R5 als Echtzeit-Verarbeitungseinheit und ARM Mali-400 MP2 als Grafikverarbeitungseinheit. TySOM-3-ZU7 wurde entwickelt, um Flexibilität bei der Auswahl von Peripheriegeräten zu gewährleisten, da alle Funktionen des MPSoC-Chips Zynq UltraScale + ZU7EV-FFVC1156 genutzt werden. Diese Prototyping-Karte enthält 4 GB DDR4-Speicher für die programmierbare Logik (PL) und unterstützt DDR4-SODIMM-Speicher für das Verarbeitungssystem (PS). Diese Karte enthält 2 GB NAND-Speicher und unterstützt bis zu 32 GB SSD-Speicher auf einer Micro-SD-Karte. Die Kommunikation und Vernetzung wird über × 2 Gigabit Ethernet, Wi-Fi und Bluetooth, CAN, Pmod, 4 × USB 3.0, USB zu UART Bridge, SATA und QSFP + -Anschluss ermöglicht. Multimedia-Schnittstellen werden über DisplayPort, HDMI IN / OUT bereitgestellt.

Chipsatz / SoC

  • Xilinx Zynq UltraScale + ZU7EV-FFVC1156 MPSoC
  • Quad-Core-ARM Cortex-A53 als Anwendungsverarbeitungseinheit
  • Dual-Core-ARM Cortex-R5 als Echtzeit-Verarbeitungseinheit
  • Video-Codec-Einheit
  • 2x XADC - 12-Bit-Analog-Digital-Wandler mit 1 MSPS
  • FPGA: ZU7EV
  • 504K-Logikzellen, 460.800K-Flip-Flops, 38 MB RAM, 1728 DSP

Steckertyp für externe Tochterplatine

  • FMC HPC Standardstecker VITA 57.1-2010-konform
  • FMC LPC (+5 GTH) Standardstecker VITA 57.1-2010-konform

Multimedia

  • HDMI 2.0 Out - TE-Konnektivität 1888811-1
  • HDMI 2.0 IN-TE-Konnektivität 1888811-1
  • DisplayPort

Schnittstellen

  • 2 × Gigabit Ethernet PHY DP83867CR
  • Wi-Fi / Bluetooth-Modul (WL1837MOD)
  • 4x USB 3.0-Anschlüsse
  • SATA
  • KANN
  • QSFP +
  • Pmod-Anschluss
  • UART-zu-USB-Brücke (CP2103) mit Mini-USB-B-Anschluss
  • Xilinx JTAG Connector für Zynq PL

Speicher

  • 4 GB RAM - DDR4 Programmierbare Logik
  • 4 GB DDR4-SODIMM-Speicher für das Verarbeitungssystem
  • 2 GB NAND-Speicher
  • Micro-SD-Unterstützung bis zu 32 GB
  • 256 MB QSPI-Flash-Speicher
  • 64 Kb EEPROM

Verschiedenes

  • 4x Benutzer-Dip-Schalter
  • 6x Benutzer-LEDs
  • Drucktasten für PL & PS zurücksetzen
  • Beschleunigungsmesser
  • Temperatursensor
  • SYSMON
  • Aktueller Monitor

FMC Daughter Boards

Um die Peripheriegeräte zu erweitern, sind auf der Platine 2 × FMC (1 × HPC und 1 × LPC) VITA 57.1-2010-konform enthalten. Somit können zusätzliche Geräte als FMC-Tochterkarten angeschlossen werden, die von Aldec und anderen Anbietern bereitgestellt werden. Die Kommunikation und Vernetzung wird über × 2 Gigabit Ethernet, Wi-Fi und Bluetooth, CAN, Pmod, 4 × USB 3.0, USB zu UART Bridge, SATA und QSFP + -Anschluss ermöglicht. Multimedia-Schnittstellen werden über DisplayPort, HDMI IN / OUT bereitgestellt. Um die Peripheriegeräte zu erweitern, sind auf der Platine 2 × FMC (1 × HPC und 1 × LPC) VITA 57.1-2010-konform enthalten. Somit können zusätzliche Geräte als FMC-Tochterkarten angeschlossen werden, die von Aldec und anderen Anbietern bereitgestellt werden. Die Kommunikation und Vernetzung wird über × 2 Gigabit Ethernet, Wi-Fi und Bluetooth, CAN, Pmod, 4 × USB 3.0, USB zu UART Bridge, SATA und QSFP + -Anschluss ermöglicht. Multimedia-Schnittstellen werden über DisplayPort, HDMI IN / OUT bereitgestellt. Um die Peripheriegeräte zu erweitern, sind auf der Platine 2 × FMC (1 × HPC und 1 × LPC) VITA 57.1-2010-konform enthalten. Somit können zusätzliche Geräte als FMC-Tochterkarten angeschlossen werden, die von Aldec und anderen Anbietern bereitgestellt werden.
