Aldec TySOM-M-MPFS250 Prototyping Board

TySOM-M-MPFS250 wurde entwickelt, um Flexibilität bei der Auswahl von Peripheriegeräten zu gewährleisten, um alle Funktionen des PolarFire MPFS250-Geräts zu nutzen.

Preis auf Anfrage

Weitere Informationen
Angebot anfordern
Paypal-icon
Mastercard-icon
visa-icon
klarna-icon
Sepa-lastschrift-icon
invoice-icon
Produktnummer: TySOM-M-MPFS250
Hersteller: Aldec

Beschreibung

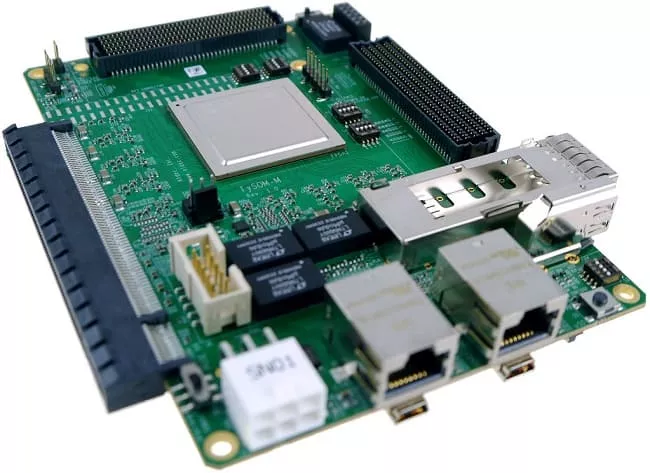

TySOM-M-MPFS250 ist ein kompaktes SoC-Prototyping-Board mit Microchip PolarFire SoC MPFS250T-FCG1152-Gerät, das über ein Multi-Core-Linux-fähiges Prozessorsubsystem auf Basis des RISC-V ISA verfügt, das es zur richtigen Wahl für eine Embedded-Computing-Plattform der Mittelklasse macht, die alle Vorteile der PolarFire FPGA-Produktfamilie erbt. Die RISC-V CPU-Mikroarchitektur-Implementierung ist eine einfache, 5-stufige Single-Issue-in-Order-Pipeline, die nicht unter den Meltdown- und Spectre-Exploits leidet, die in gängigen Out-of-Order-Maschinen zu finden sind. Die Kerne bestehen aus SiFive E51 Monitor Core (1x RV64IMAC) und SiFive U54 Application Cores (4x RV64GC). Sie sind kohärent mit dem Speichersubsystem und ermöglichen eine vielseitige Mischung aus deterministischen Echtzeitsystemen und Linux in einem einzigen Multi-Core-CPU-Cluster. Das PolarFire-Gerät enthält FPGA mit 254K-Logikelementen, LSRAM, uPROM und uRAM.

Schnittstellen

  • 2x Ethernet
  • 1x USB 2.0
  • USB zu UART
  • HDMI-AUSGANG
  • PCIe x4 Gen2 Root
  • CAN
  • PMOD-Anschluss
  • 2x FMC-Anschluss (HPC, LPC) Vita 57.1-konform
  • 4x Benutzer-DIP-Schalter
  • 4x Benutzer-LEDs
  • Temperatur- und Beschleunigungssensor
  • Strom- und Spannungsüberwachung

Speicher

  • 16Gb-FPGA-DDR4 x32
  • 16-Gbit-MSS-DDR4 x36 mit ECC
  • 64Kb EEPROM
  • Micro-SD-Buchse
  • SPI-Flash-Speicher
  • eMMC

Chipsatz / SoC

  • Microchip PolarFire SoC MPFS250T-FCG1152
  • Multi-Core-RISC-V-Prozessor
    • SiFive E51 Monitorkern (1 x RV64IMAC)
    • SiFive U54 Anwendungskerne (4 x RV64GC)

SiFive U54 Anwendungskerne (4x RV64GC)

  • FPGA: 254K Logikzellen, 17,6 MB RAM

Anwendungen

TySOM-M-MPFS250 wurde entwickelt, um Flexibilität bei der Auswahl von Peripheriegeräten zu gewährleisten, um alle Funktionen des PolarFire MPFS250-Geräts zu nutzen. Was den Speicher betrifft, enthält dieses Eingebettete Prototyping-Board 16Gb FPGA DDR4 x32, 16Gb MSS DDR4 x36 mit ECC, eMMC, SPI Flash-Speicher, 64 Kb EEPROM und uSD-Kartensockel. Es gibt 2x Ethernet 10/100/1000, 1x USB 2.0, USB zu UART Bridge, PCIe x4 Gen2 Root, CAN, HDMI OUT Schnittstellen für die externe Kommunikation. Um die Peripherie auf dem Board zu erweitern, wurden auf dem Board 2x FMC Connector (HPC und LPC) VITA 57.1 konform bereitgestellt, so dass zusätzliche Geräte als FMC-Tochterkarten an dieses Board angeschlossen werden können.

Dieses Board eignet sich ideal für das Prototyping von sicheren und energieeffizienten Designs für eine Vielzahl von Anwendungen wie Imaging, Künstliche Intelligenz / Machine Learning (KI, ML), Internet der Dinge (IoT), industrielle Automatisierung, Automobil, Luft- und Raumfahrt und Verteidigung, drahtlose Zugangsnetzwerke und Mobilfunkinfrastruktur.
