Die elektrische Isolation ist ein entscheidender Faktor für die Betriebssicherheit von industriellen Batteriespeichersystemen (BESS). Dieser Fachartikel erläutert typische Isolationsfehler, Unterschiede zwischen AC/DC-Hipot-Tests und Isolationswiderstandsmessungen sowie den Einsatz des Techmize TH9310 als leistungsfähige Prüflösung. Dabei werden auch relevanten Normanforderungen der IEC 62933-5-2 und IEC 62933-5-4 berücksichtigt.
Auf einen Blick
- Die elektrische Isolation ist entscheidend für Betriebssicherheit und Schutz in industriellen BESS.
- Typische Isolationsfehler sind mechanische Schäden, Feuchtigkeit und Alterung.
- AC/DC-Hipot-Prüfung und Isolationswiderstandsmessung sind komplementäre Prüfverfahren.
- Wichtige BESS-Komponenten wie Batteriemodule und Leistungselektronik können umfassend geprüft werden.
- Der Techmize TH9310 bietet bis zu 6 kV Prüfspannung, Lichtbogenerkennung und automatische Entladung für sichere Prüfungen.

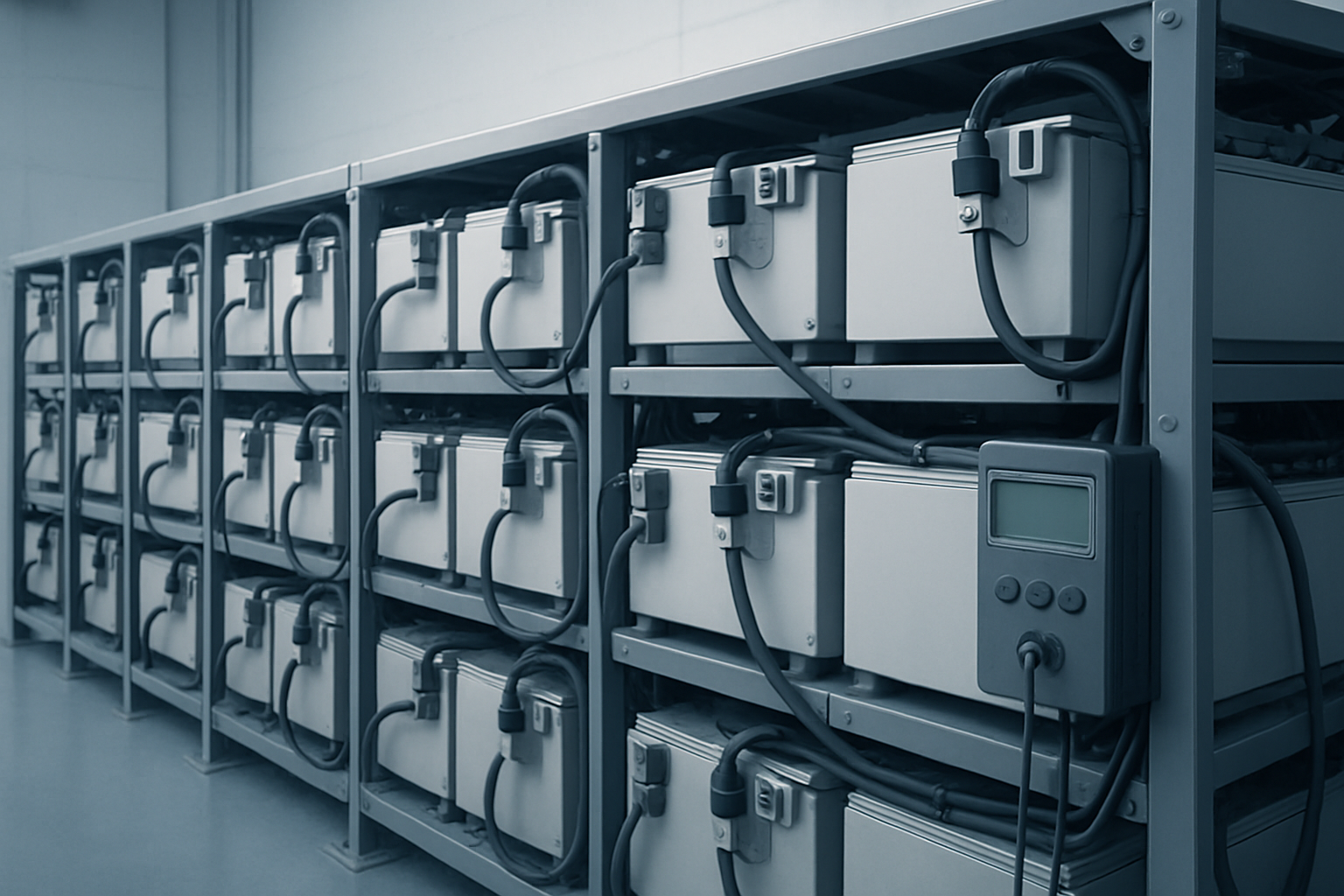

Bedeutung der elektrischen Isolation bei Batteriespeichersystemen
Die elektrische Isolation in industriellen Batteriespeichersystemen (BESS) ist essenziell für die Betriebssicherheit und Langlebigkeit der Anlagen. Sie verhindert gefährliche Ableitströme, Kurzschlüsse und schützt vor Personen- und Sachschäden. Aufgrund der hohen Spannungen und Ströme in BESS kann eine beschädigte Isolation zu Fehlfunktionen und katastrophalen Ausfällen führen. Insbesondere in der Leistungselektronik, die für Umwandlung und Steuerung der Energieströme verantwortlich ist, ist die Einhaltung strenger Isolationsanforderungen unerlässlich.
Typische Isolationsfehler in Batteriespeichersystemen
Isolationsfehler in BESS entstehen häufig durch mechanische Belastungen, Alterung, Feuchtigkeit oder Fertigungsfehler. Typische Fehlerarten umfassen Durchschläge, Kriechströme, Risse oder unzureichende Isolationsschichten. Solche Fehler führen zu einem reduzierten Isolationswiderstand, was wiederum das Risiko von Lichtbögen, Überspannungen und Kurzschlüssen erhöht. Eine frühzeitige Erkennung ist daher entscheidend, um Ausfälle und Sicherheitsrisiken zu vermeiden.
Unterschiede zwischen AC/DC-Hipot-Prüfung und Isolationswiderstandsmessung
Die AC/DC-Hipot-Prüfung dient der Überprüfung der elektrischen Isolation unter Hochspannungseinwirkung. Dabei wird entweder eine Wechselspannung (AC) oder eine Gleichspannung (DC) auf die Prüfeinheit angelegt, um die Fähigkeit der Isolation bei Nennspannung oder höheren Prüfspannungen zu verifizieren.
Im Gegensatz dazu misst die Isolationswiderstandsmessung den ohmschen Widerstand der Isolationsmaterialien bei einer definierten Prüfspannung. Während die Hypot-Prüfung dynamisch durch Überschreitung von Prüfspannungen potentielle Fehler wie Durchschläge aufdeckt, dient die Isolationswiderstandsmessung vor allem der Bewertung der Isolationsqualität als Routineprüfung.
Beide Methoden ergänzen sich und sind wichtig in unterschiedlichen Phasen der Entwicklung, Fertigung und Wartung.
Prüfbare Komponenten eines Batteriespeichersystems
BESS bestehen aus verschiedenen elektrischen und elektronischen Komponenten, die hinsichtlich Isolation geprüft werden müssen. Dazu zählen:
- Batteriemodule und Zellverbände
- Leistungselektronische Steuer- und Schaltgeräte
- Verkabelungen und Anschlussklemmen
- Gehäuse und Schutzisolierungen
Die Prüfung dieser Komponenten sichert die Einhaltung der elektrischen Sicherheit und gewährleistet die Zuverlässigkeit des Systems im Betrieb. Insbesondere bei neuen Designs oder nach Reparaturen sollten umfassende Isolationsprüfungen erfolgen.
- Batteriemodule und Zellverbände
- Leistungselektronische Steuer- und Schaltgeräte
- Verkabelungen und Anschlussklemmen
- Gehäuse und Schutzisolierungen
Einsatzgebiete der Isolations- und Hochspannungsprüfung im Entwicklungs- und Fertigungsprozess
Während der Entwicklungsphase helfen Hochspannungs- und Isolationsprüfungen, die Isolationskonzepte und Materialauswahl zu validieren und mögliche Schwachstellen frühzeitig zu erkennen. In der Fertigung dienen solche Prüfungen als Qualitätskontrolle, um fehlerhafte Komponenten oder Montagefehler auszuschließen.
Auch in der Qualitätssicherung und Wartung sind regelmäßige Isolationsmessungen essenziell, um durch Verschleiß verursachte Isolationsmängel zu entdecken und die Betriebssicherheit dauerhaft sicherzustellen. Dies reduziert Ausfallzeiten und Wartungskosten nachhaltig.
Sicherheitsmaßnahmen bei der Prüfung von Batteriespeichersystemen
Die Prüfung von BESS erfolgt unter hohen Spannungen und birgt daher Sicherheitsrisiken für Personal und Anlagen. Wesentliche Sicherheitsmaßnahmen sind:
- Trennung und Entladung der Prüflinge vor und nach der Prüfung
- Verwendung von Schutzausrüstung und sicheren Prüfstationen
- Einhaltung von Prüfprozeduren und Normanforderungen
- Einsatz von Geräten mit Lichtbogenerkennung und automatischer Entladung
Eine umfassende Schulung und Einweisung des Prüfpersonals ist unerlässlich, um sichere Prüfabläufe zu garantieren.
- Trennung und Entladung der Prüflinge vor und nach der Prüfung
- Verwendung von Schutzausrüstung und sicheren Prüfstationen
- Einhaltung von Prüfprozeduren und Normanforderungen
- Einsatz von Geräten mit Lichtbogenerkennung und automatischer Entladung
- Schulung und Einweisung des Prüfpersonals
Der Techmize TH9310 als effiziente Prüflösung für BESS-Komponenten
Der Techmize TH9310 ist ein vielseitiges Prüfgerät, das sich optimal für die Isolations- und Hochspannungsprüfung von Batteriespeichersystemen eignet. Er bietet eine AC-Prüfspannung bis 5 kV und eine DC-Prüfspannung bis 6 kV, was ihn für unterschiedliche Prüfanforderungen flexibel macht. Zudem ermöglicht er die klassische Isolationswiderstandsmessung, die als Qualitätsindikator dient.
Besonders hervorzuheben sind seine integrierte Lichtbogenerkennung, die gefährliche Entladungsvorgänge zuverlässig erkennt und verhindert, sowie die automatische Entladung, die die Sicherheit des Anwenders verbessert.
Damit unterstützt der TH9310 die Anforderungen der IEC-Normen 62933-5-2 und 62933-5-4, ohne dass eine pauschale Konformität des Geräts mit diesen Normen behauptet wird. Seine praxisnahe Bedienung und technische Ausstattung machen ihn zur idealen Wahl für Entwicklungs-, Fertigungs- und Qualitätssicherungsprozesse im Bereich BESS.
- AC-Prüfspannung bis 5 kV
- DC-Prüfspannung bis 6 kV
- Isolationswiderstandsmessung
- Integrierte Lichtbogenerkennung
- Automatische Entladung
Häufige Fragen
Warum ist die elektrische Isolation bei Batteriespeichersystemen so wichtig?
Eine intakte elektrische Isolation verhindert Kurzschlüsse, Ableitströme und schützt vor Stromschlägen, was die Betriebssicherheit und Lebensdauer des BESS gewährleistet.
Was sind typische Isolationsfehler in Batteriespeichern?
Typische Fehler sind mechanische Schäden, Kriechströme, Durchschläge und reduzierte Isolationsresistenz durch Feuchtigkeit oder Alterung.
Wie unterscheiden sich AC/DC-Hipot-Prüfung und Isolationswiderstandsmessung?
Die Hypot-Prüfung überprüft die Isolation unter Hochspannung dynamisch mit Wechsel- oder Gleichspannung, während die Isolationswiderstandsmessung den Widerstand als Qualitätsindikator misst.
Welche Sicherheitsmaßnahmen sind bei der Hochspannungsprüfung notwendig?
Wesentliche Maßnahmen umfassen Trennung und Entladung der Prüflinge, Schutzausrüstung, gesicherte Prüfstationen, Lichtbogenerkennung und geschultes Personal.
