CSS Electronics OBD2/J1939-zu-DB9/DB9-Adapterkabel

Beschreibung

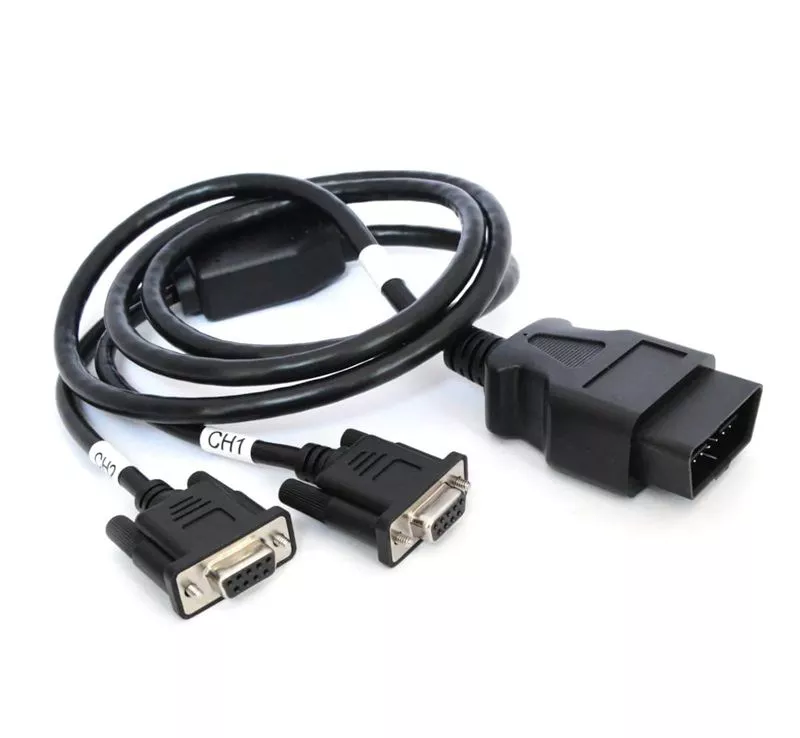

Dieses 1,5 Meter lange Adapterkabel passt auf den OBD2-Anschluss in der Nähe des Lenkrads Ihres LKWs und ermöglicht den einfachen Anschluss beispielsweise eines CANedge CAN-Loggers, um mit der Aufzeichnung von OBD2/J1939-Daten zu beginnen.

Das Kabel verwendet für Kanal 1 die gleiche Pinbelegung wie das Standard-OBD2-Adapterkabel . Darüber hinaus verbindet es die Pins 3 (CAN-H) und 11 (CAN-L) des OBD2-Steckers zur Protokollierung von J1939-Daten über Kanal 2. Dies ist bei einigen Schwerlastfahrzeugen nützlich, bei denen der OBD2-Stecker auch den Zugriff auf die J1939-Daten ermöglicht über diese Pins (gemäß der standardisierten Pinbelegung des Volvo 2013 OBD2-Steckers).

Dieses Adapterkabel ist nützlich in LKWs/Bussen, die über die Pins 3 und 11 des OBD2-Steckers Zugriff auf J1939-Daten ermöglichen.

Konkret ermöglicht das Kabel den direkten Anschluss eines CAN-Bus-Datenloggers an den Standard-OBD2-Anschluss. Wie unser Standard-OBD2-Adapter bietet Ihnen dieser möglicherweise Zugriff auf die J1939-Daten und/oder ermöglicht Ihnen, Daten über OBD2-Anfragen anzufordern. Einige LKWs/Busse bieten jedoch keinen Zugriff auf die J1939-Daten über die Standard-OBD2-Pins (6 und 14), sondern stellen sie stattdessen als 2. CAN-Bus (über Pins 3 und 11) zur Verfügung.

Dieses Kabel erleichtert die Verwendung eines CANedge (2 x CAN-Logger) sowohl für den Anschluss an die Standard-OBD2-Pins (über CH1) als auch für optionale J1939-Pins (über CH2). Siehe auch unsere Einführung zu OBD2 und J1939.
