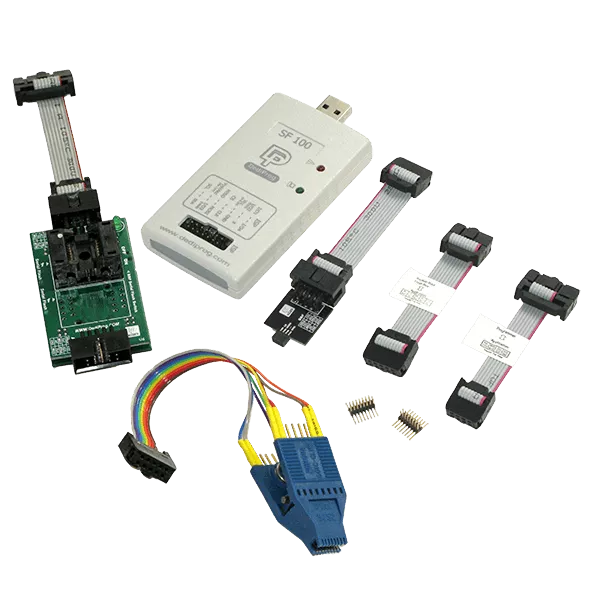

Dediprog Backup Boot Flash Kit (SF100)

Das Backup Boot Flash Kit (SO16W) kann als serieller Flash-Emulator für die Code-Entwicklung verwendet, um die Markteinführungszeit zu verkürzen.

399,00 €*

Inhalt: 1

Lieferzeit: 1-2 Wochen

Weitere Informationen
Angebot anfordern
Paypal-icon
Mastercard-icon
visa-icon
klarna-icon
Sepa-lastschrift-icon
invoice-icon
Produktnummer: SBK03
Hersteller: Dediprog

Beschreibung

Das Backup Boot Flash Kit (SO16W) wird als serieller Flash-Emulator für eine einfache Code-Entwicklung verwendet, um Ihre Markteinführungszeit zu verkürzen. Das Backup Boot Flash Modul (im Lieferumfang enthalten) kann über 2 verschiedene Methoden mit der Anwendung verbunden werden.

  • An das serielle Haupt-Flash-Gehäuse, das mit Hilfe unseres SO16W-Testclips (im Lieferumfang enthalten) auf die Platine gelötet wird.
  • Auf Ihre Anwendung 2,54mm (2X5) BBF-Stecker (wenn Anwendung mit entworfen) mit dem entsprechenden BBF-Kabel (im Lieferumfang enthalten).

Features

  • Serieller Flash-Emulator, transparent für die Anwendung
  • Kompatibel mit den meisten Anwendungen (keine Hardware-Modifikation erforderlich)
  • Automatische Deaktivierung des auf der Platine verlöteten seriellen Haupt-Flashs (kein Ausbau erforderlich)
  • Bild-Download-Geschwindigkeit mit 1Mbits/s zum SPI-Flash und Lesen mit 2Mbits/s
  • USB-Schnittstelle
  • Schutz vor Signalkonflikten

Anwendungen

Ihre Anwendung wird automatisch auf dem Backup-SPI-Flash arbeiten, der in unserem Tool in den SO16W-Sockel eingefügt ist und mit unserem SF100-Programmierer (im Lieferumfang enthalten) leicht geändert oder sogar für neue Versuche aktualisiert werden kann. Das Kit ist völlig transparent für die Anwendung und bietet dem Entwickler eine hohe Flexibilität für Codeversuche oder Updates. Das Kit wird häufig verwendet, um fehlerhafte Computer zu booten und die Flash Utility Tools zu verwenden, um den beschädigten Bios-Speicher zu aktualisieren.

Bitte beachten Sie, dass die BBF-Module nur 3.3V/2.5V IC unterstützen. Nur für die Offline-Programmierung wird empfohlen, einen Sockeladapter zu verwenden.

Hardware-Anforderung

Pull-up-Widerstand zwischen Hold-Pin und Vcc, wenn der serielle Flash in der Anwendung nicht entfernt wird (Schaltpläne auf Anfrage erhältlich).

Unterstützte ICs

Mit Hilfe der Flash Programmiersoftware der SF Serie können eine Vielzahl von SPI Flashs unkompliziert geflasht werden. Bei unserem Auswahlassistenten erhalten Sie einen Einblick welche ICs bereits unterstützt werden.
