Beschreibung

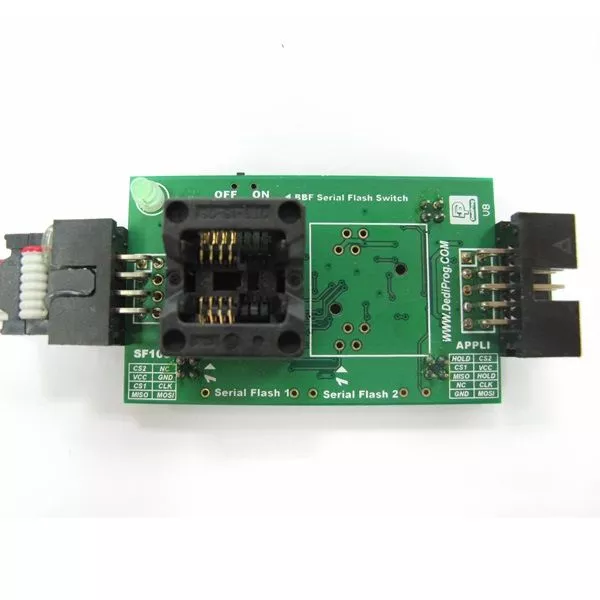

Das Backup Boot Flash ist ein flexibles Tool, das entwickelt wurde, um den Anwendungscontroller dazu zu zwingen, automatisch mit dem Backup SPI Flash zu arbeiten, das in den SO8N-Sockel eingesteckt ist, und nicht mehr mit dem Main Serial Flash, das auf dem Board verlötet ist. Beim Anschluss an das Board deaktiviert das BBF-Tool automatisch das Main Serial Flash, das nicht ausgelötet werden muss.
Features
- Kompatibel mit den meisten Anwendungen (keine Hardware-Modifikation erforderlich)
- Automatische Deaktivierung der beiden auf der Platine verlöteten Main Serial Flashs (kein Auslöten erforderlich)
- Main Serial Flash kann mit einem Schalter am BBF-Tool wieder aktiviert werden
- Backup Serial Flash kann einfach durch Anschluss des SF100 Programmierers aktualisiert werden
Verbindung & Anwendung
- Das BBF-Kabel (im Lieferumfang enthalten) an die 2X5 2,54mm Stiftleiste der Anwendung.
- Das BBF-Kabel (im Lieferumfang enthalten) an die SMT 1.27mm Stiftleiste (im Lieferumfang enthalten), die anstelle des Main Serial Flash Footprints gelötet wird, um eine bessere Stabilität zu gewährleisten.
- Die SO8 Testklemme (separat zu erwerben) wird an das Main Serial Flash-Gehäuse angeschlossen, das auf die Platine gelötet wird (kein Stecker erforderlich)
Das serielle Flash kann dank des SO8N-Sockels leicht manuell geändert oder sogar durch Anschluss unseres SF100-Programmierers aktualisiert werden. Der SF100 Programmer ist für die Anwendung völlig transparent und bietet dem Entwickler eine hohe Flexibilität für Code-Tests oder Updates. Das BBF wird unter anderem verwendet, um fehlerhafte Computer zu booten und die Flash Utility Tools zu verwenden, um den beschädigten Bios-Speicher zu aktualisieren.
Bitte beachten Sie, dass die BBF-Module nur 3.3V/2.5V IC unterstützen.
Nur für die Offline-Programmierung wird empfohlen, einen Sockeladapter zu verwenden.
