Beschreibung

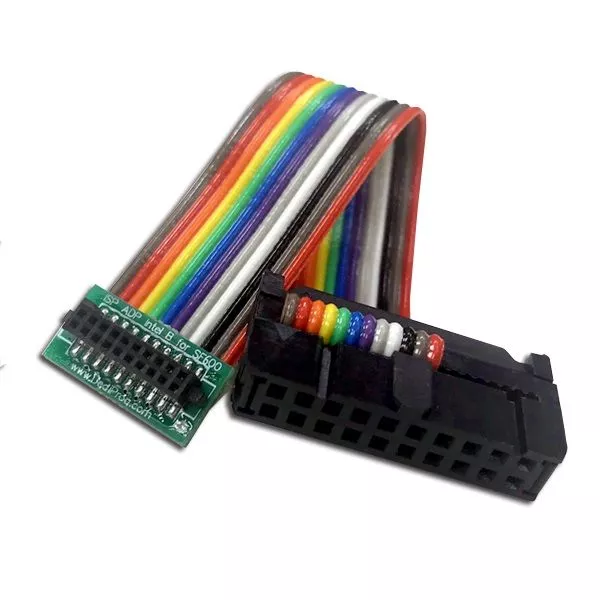

Der Intel ISP-Adapter B wird für den Anschluss des SF600-G2/SF600Plus an das Intel-Motherboard verwendet.
Er ist mit dem Intel 2x10 Stecker (Samtec: ASP-159358-03) verbunden.
Die Kabellänge beträgt ca. 8 cm.
Hinweis: Dieser Adapter funktioniert nicht mit Quad IO. Bitte wählen Sie "ISP-ADP-intel-C" für Quad IO.
Intel ISP Adapter B Pin Out | |||
---|---|---|---|
1 | KEY | CS0 | 2 |
3 | RESET | CS1 | 4 |
5 | GND | VCC | 6 |
7 | CLK | DQ2 / WP | 8 |
9 | DQ3/HOLD | MISO | 10 |
11 | x | MOSI | 12 |
13 | x | x | 14 |
15 | x | x | 16 |
17 | x | x | 18 |
19 | x | x | 20 |
Naming Variations | |||
---|---|---|---|
SF600-G2/SF600Plus Connector | Intel Adaptor | ||
Pin | Signal | Pin | Signal |
2 | CS2 | 4 | CS1 |
3 | CS1 | 2 | CS0 |
4 | VCC | 6 | VCC |
