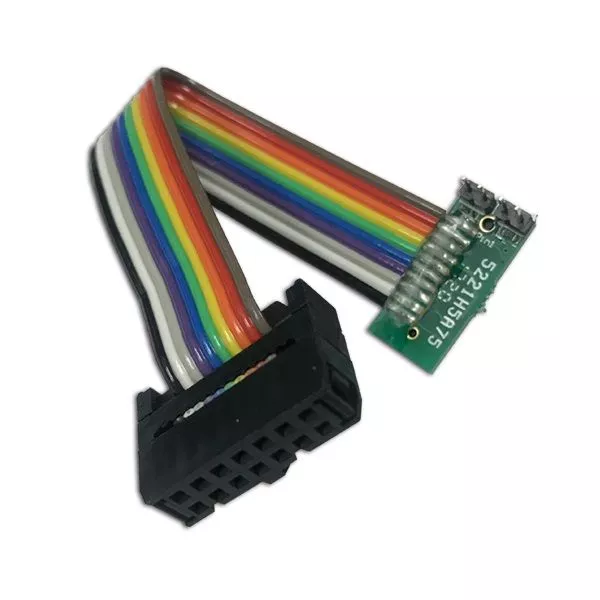

Der Intel ISP-Adapter A wird zum Anschluss des SF100 an das Intel Motherboard verwendet.
20,00 €*
Inhalt: 1
Auf Lager, Lieferzeit: 1 -3 Tage
Weitere Informationen
Produktnummer: ISP-ADP-intel-A
Hersteller: Dediprog
Beschreibung
Der Intel ISP-Adapter A wird zum Anschluss des SF100 an das Intel Motherboard verwendet.
Er ist mit dem Intel 2x10 Stecker (Samtec: ASP-159358-03) ausgestattet.
Die Kabellänge beträgt etwa 8 cm.
| Intel ISP Adaptor A Pin Out (2x10) | |||
|---|---|---|---|
| 1 | Key | CS0 | 2 |
| 3 | RESET | CS1 | 4 |
| 5 | GND | VCC | 6 |
| 7 | CLK | DQ2/WP | 8 |
| 9 | DQ3/HOLD | MISO | 10 |
| 11 | x | MOSI | 12 |
| 13 | x | x | 14 |
| 15 | x | x | 16 |
| 17 | x | x | 18 |
| 19 | x | x | 20 |
| Naming variations | |||
|---|---|---|---|
| SF100 connector | Intel Adaptor | ||
| Pin | Signal | Pin | Signal |
| 3 | I/O2 or CS2 | 4 | CS1 |
| 5 | VCC | 6 | VCC |
| 7 | CS | 2 | CS0 |
| 12 | I/O3 | 3 | Reset |
