Beschreibung

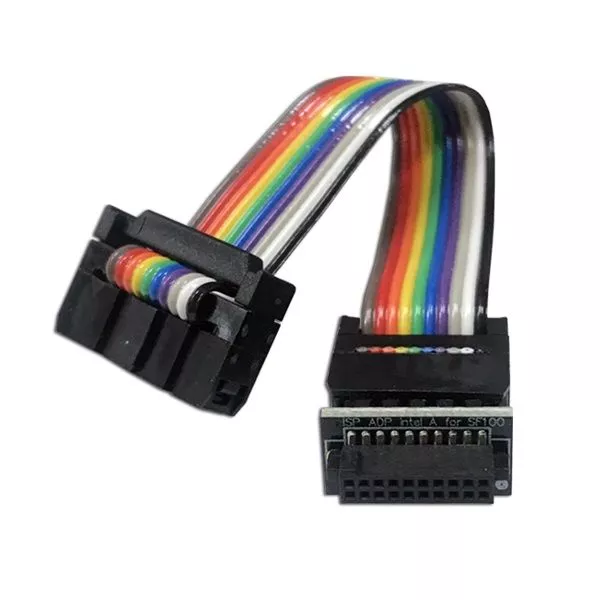

Der Intel ISP-Adapter A2 wird zum Anschluss des SF100 an das Intel Motherboard verwendet.
Passend zum Intel 2x10 Stecker (Samtec: ASP-159358-03).
Die Kabellänge beträgt 8 cm. An den Enden befinden sich ein 2x7 und ein 2x10 Header.
Intel ISP Adaptor A Pin Out (2x10) | |||
---|---|---|---|
1 | Key | CS0 | 2 |
3 | RESET | CS1 | 4 |
5 | GND | VCC | 6 |
7 | CLK | DQ2/WP | 8 |
9 | DQ3/HOLD | MISO | 10 |
11 | x | MOSI | 12 |
13 | x | x | 14 |
15 | x | x | 16 |
17 | x | x | 18 |
19 | x | x | 20 |
Name Variatons | |||
---|---|---|---|
SF100 connector | Intel Adaptor | ||
Pin | Signal | Pin | Signal |
3 | I/O2 or CS2 | 4 | CS1 |
5 | VCC | 6 | VCC |
7 | CS | 2 | CS0 |
12 | I/O3 | 3 | Reset |
