Beschreibung

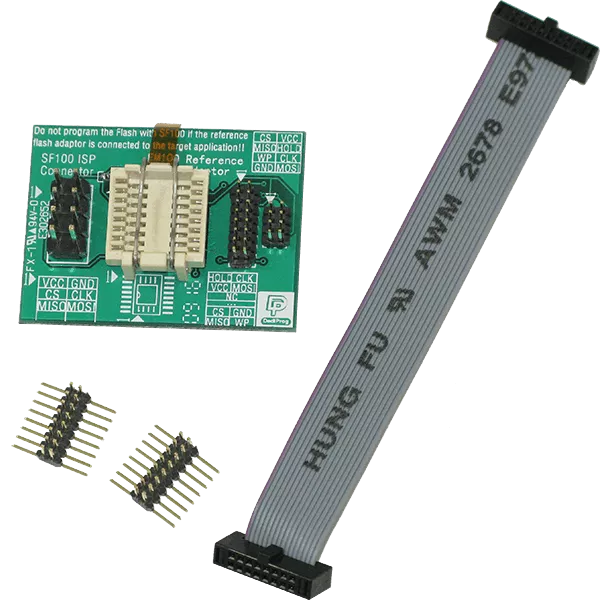

Während des Einsatzes des EM100Pro-G2 kann der Benutzer einen echten seriellen Flash verwenden, um die entwickelten Codes zu überprüfen. Dazu wird der EM100Pro-G2 von der Zielplatine abgezogen und der Referenz-Flash-Adapter mit demselben 1,27 mm 2x8-Kabel angeschlossen. Der Referenz-Flash-Adapter ist mit einem 1,27mm 2x8-Stecker, einem SO16W-Engineering-Sockel und einem 2,54mm 2x4-Stecker verlötet. Der 1,27-mm-2x8-Stecker wird für den Anschluss an die Zielplatine verwendet, wobei derselbe Stecker auf der Zielplatine verlötet ist. Der Engineering-Sockel wird zum Einsetzen eines echten seriellen Flashs verwendet. Die 2,54mm 2x4 Stiftleiste kann für den Anschluss an den Dediprog SF100 ISP Programmer mit ISP-Kabel verwendet werden, um die aktualisierten Codes in den Chip zu programmieren.
Hinweis: Während der SF100 den Referenz-Flash-Adapter aktualisiert, kann der Referenz-Flash-Adapter nicht an das Target-Board angeschlossen werden.
Vorteil: Hardware-Rework während der Entwicklung wird minimiert.
