Beschreibung

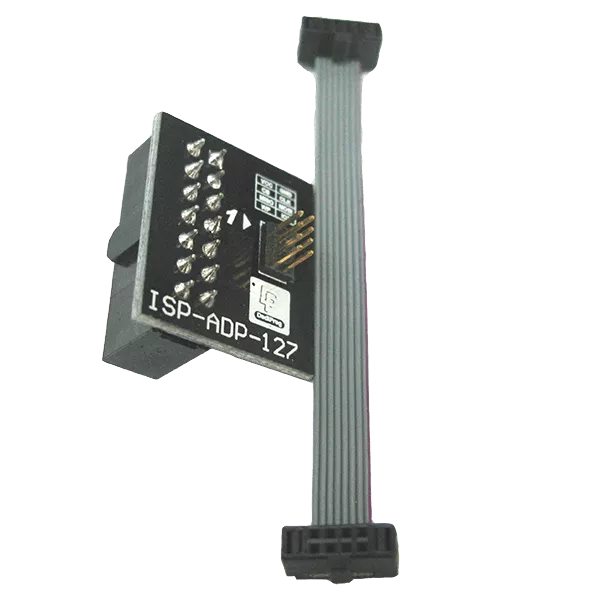

Der ISP-ADP-127-Kabeladapter wird verwendet, um die SF100-Pinbelegung (2,54 mm 2x7) mit der 1,27-mm-Stiftleiste (SO8) zu verbinden, die an der Anwendung angelötet ist.
SF100 1.27mm 2x4 Header Pin Out | |||
---|---|---|---|
1 | Vcc | GND | 2 |
3 | CS | CLK | 4 |
5 | MISO | MOSI | 6 |
7 | Vpp/Acc | I/O3 | 8 |
