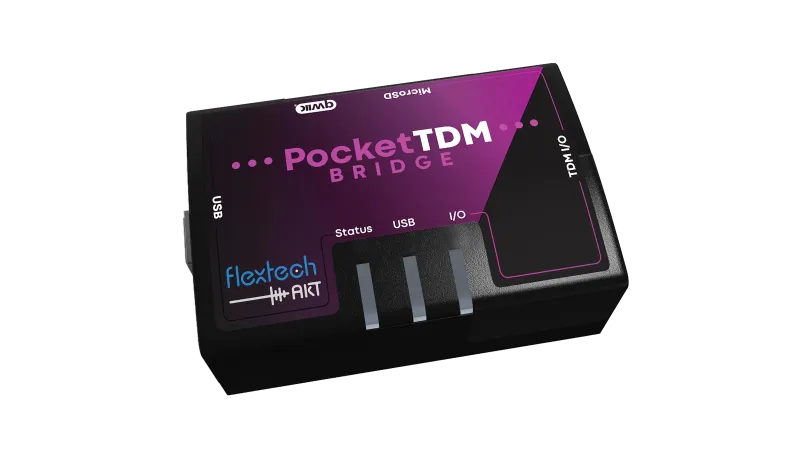

Entwickeln und testen Sie DSPs, Class-D-Verstärker, Bluetooth-Module und A2B-Audiosysteme mit der AKT-2000 V2 USB zu TDM/I2S Pocket Bridge.
Staffelpreise auf Anfrage!
599,00 € Netto
712,81 € inkl. MwSt.
Lieferland
Kundengruppe
Währung
Auf Lager, Lieferzeit: 1-2 Tage
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
Abholung heute in Forstinning b. München möglich
Produktkonfiguration
Stellen Sie Ihr Produkt individuell zusammen!
Klicken Sie unterhalb auf eine Kategorie, um verfügbare Optionen anzuzeigen.
Beschreibung
USB-Schnittstelle und Konfiguration beliebiger TDM-Audiosignale auf Chipebene für Sende- und Empfangstests. Einfache Einrichtung von Mclk, Fs und Bclk für serielle TDM/I2S-Ports und Weiterleitung beliebiger TDM-Audiokanäle zum oder vom USB-Audio für Aufzeichnung und Analyse.Merkmale
- Präzise TDM/I2S-Signalkonfiguration und -ausrichtung
- Takterzeugung für geringe Verzögerungsdifferenz und Jitter
- Bitgenaue Audioübertragung über TDM und USB
- Unterstützt 32 Eingänge und 32 Ausgänge mit bis zu 32-Bit-Audiokanälen
- Flexible Echtzeit-Audioweiterleitung über USB, WAV und TDM
- 10 TDM-Ein- und Ausgänge (5 Paare) für bis zu 160 16-Bit-Kanäle
- Integrierte Signalgeneratoren leiten Signale an alle TDM-Audiokanäle weiter.
- Integriertes VU-Meter
- Kompatibel mit ADI
- A2B-Transceiver für Buskonfiguration und -erkennung
- Micro-SD-Karte für TDM-Audio-WAV-Dateiaufnahme/-wiedergabe oder automatischen Startvorgang.
- Beinhaltet ein flexibles Kabelset zur Anbindung von TDM-Ein- und Ausgängen, I2C-, SPI- und GPIO-Signalen
Neu in AKT-2000 V2
- Softwareseitig wählbare interne 3,3-V- oder externe IOVDD
- Alle digitalen I/O-Schnittstellen (TDM, I2C, SPI und GPIO) schalten auf das ausgewählte IOVDD um.
- Unterstützt externe IOVDD von 1,8 V bis 5,0 V
- Programmierbare Alternativfunktionen für die TDM-Pins 8 und 9 (verfügbar mit einem zukünftigen Firmware-Update)
- Sekundäre Taktdomäne mit BCLK- und SYNC-Ein-/Ausgang
- Pocket TDM-zu-Pocket TDM-Audioblock-Synchronisierung
- Zusätzliche SPI-Slave-Auswahl
- Zusätzliche GPIO-Schnittstelle
- Integrierter S/PDIF-Ein- und Ausgang
Anwendungen
- Prüfung integrierter Audioschaltungen (IC): direktes TDM/I2S-Signal
- Debugging/Testing: DSP, Codec, ADC, DAC, Verstärker, Bluetooth
- Demonstration: Weiterleitung von USB-Audiosignalen an einen beliebigen TDM-Audiogerätekanal zur Wiedergabe.
- SD-Karte: TDM als WAV-Datei aufnehmen oder WAV als TDM wiedergeben
- Brücke zur DSIO-Schnittstelle des Hardware-Audioanalysators (Ap, andere)
Hardware
- Pocket TDM Bridge mit standardmäßiger USB UAC 2.0-Schnittstelle, 24-poligem I/O-Header-Kabelsatz
- Anschlusskabelsatz mit 12 Signalleitungen
Software
Erweiterte Skriptfunktionen stehen zur Verfügung, um die Testkonfiguration und Selbststartbefehle zu automatisieren.Befehls- und Steuerungs-API zur Unterstützung der Integration auf Testplattformebene über Python, C und C++.
Grafische VU-Meter-Anzeige zur Darstellung von Audiodaten auf allen TDM-Kanälen.
Weiterleitung und Wiedergabe von Audiokanälen an:
1. Beliebiger USB-Audiokanal zu jedem TDM-Sender/Empfänger
2. SD-Karte zur Wiedergabe oder Aufnahme von TDM-WAV-Dateien
3. USB-Kanäle am PC für Aufnahme, Analyse und Wiedergabe aus jedem DAW-Programm
Unterstützte Betriebssysteme (32-Bit und 64-Bit)
- Windows 10, 11
- Linux: Ubuntu 22.04
Option
LUA Automatisierungslizenz
Artikelnr: AKT-LUA
Automatisieren Sie die A²B-Buskonfiguration, Busüberwachung sowie Kommando- und Steuerfunktionen mit Lua-Skripting.
119,00 €*
