Beschreibung

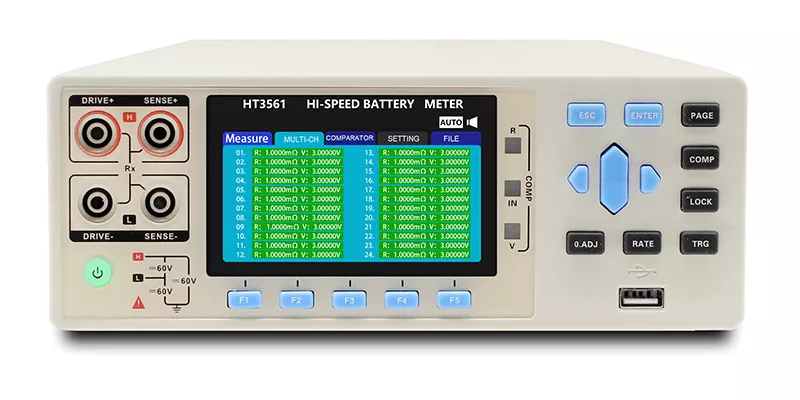

Die hochpräzise Batterie-Innenwiderstandstest-Serie HT3561 wurde für die neuesten Messanforderungen in der Batterieindustrie entwickelt. Das Gerät eignet sich für Test von Batterien mit niedrigem Widerstand, Lithium-Batteriepacks mit hoher Kapazität und für die präzise Qualitätsprüfung in der Produktionslinie.
Der HT3561 garantiert die hochpräzise Prüfung des Batterieinnenwiderstands mit einer Auflösung von 0,01 mΩ bei einer maximalen Prüfspannung von 20 V und einer minimalen Rückkopplungszeit von 15 mS. Ausgestattet mit RS232-Schnittstelle und Handler-Schnittstelle bietet das HT3561 Automatisierungsfunktionen für die Einbindung in Prüf- und Produktionslinien.
Features
- High-Speed-Abtastungstest mit einer minimalen Rückmeldezeit von 15ms für schnelles Sortieren in der Produktionslinie
- Prüfspannung bis zu 20V möglich, für die Leistungsprüfung des Akkupacks
- Hochauflösender Widerstand und Spannungsjustierung
- Anti-Interferenz Funktion schützt vor Messungenauigkeiten von Interferenzen
- Export von Daten auf Internen Speicher
- Maximale Prüfgeschwindigkeit 66 Messungen / Sekunde
Softwarefunktionen
GUI
Die Batterienanalysator HT3561 verfügt über ein intuitiv zu bedienendes GUI.
Messeinstellungen
In den Einstellungen können Messfrequenz, Trigger, Triggeroutput etc. eingestellt werden.
Komperator
Der Batterietester bewertet eine Batterien mit den vorgebenen Komperatorparameter, die zusätzlich in den Einstellungen angepasst werden können.
Anwendungsbereiche des HT3561 Batterieanalyzers
- Hochpräzise Lithium-Batterie-Innenwiderstand Tests sowie automatische Spannungserkennung
- Unterstützung von automatischen Testgeräten für die Verwendung in Prüfstraßen
- Bewertung von Batteriedegradationsstatus und Lebensdauer
- Super-Kondensator ESR-Tests
Weitere Anwendungsfelder
Batteriezellen
Messung von einzelnen Batteriezellen
Battery Pack
Messung von in Reihe geschalteten Akkupacks
Auto Test
Batteriewiderstands & Spannungerkennung
Smartphone Batterie
Testen der Smartphone Batterie
Mehrkanal Modelle HT3563/A-12H/24H
Die Mehrkanal-Modelle HT3563 -12H/24H führen den Innenwiderstands- und Spannungssortierungstest einer 24-Kanal-Batterie präzise & schnell durch. Basierend auf der identischen Testschaltung des Modells HT3563 sind die Testgeschwindigkeit und Genauigkeit dieses Gerätes führend in der Branche. Der Mehrkanal-Widerstandstester HT3563A kann sowohl für den Einkanaltest als auch für den Mehrkanaltest verwendet werden
Wenn die Batterie mehr als 24-Kanal Tests benötigt bzw. für die Mehrkanal-Sortierung mehr Kanäle benötigt wird oder Test für mehrere Akkus benötigt werden, ist die externe Mehrkanal-Scanning-Karte die perfekte Lösung für Sie. Die Karte kann für 10 - 64 Kanäle verwendet werden.
Anwendungsbereiche der Mehrkanalmodelle
- Automatische Sortieranlage für Lithium-Batterien
- Mehrere Batteriepacks
- Gleichzeitige Messung von mehreren Batterien
- Vermessung von Elektrofahrzeug-Batteriepacks
Technische Daten
| Gerätespezifikation |  HT3561 |
|---|---|
| Display | 8,9cm TFT-LCD Display |
| Messparameter | äquivalenter Serienwiderstand (ESR), V (DC) |
| Widerstandgenauigkeit | 0,5% |
| Widerstandbereich | 0,01mΩ - 3,1Ω |
| Spannungsgenauigkeit | 0,01% |
| Spannungsbereich | 0,1mV - 20V |
| Signalquelle | Messstromfrequenz 1kHz Leerlaufspannung 7V Prüfstrom <10mA |
| Messbereich | 2 verschiedene Bereiche - 300mΩ, 3Ω, automatischer und manueller Prüfmodus in gesamter Bandbreite |
| Messgeschwindigkeit | 66 Messungen/Sekunde | 30 M/s | 10 M/s | 3 M/s |
| Kalibrierung | Kurzschluss-Reset für alle Bereiche; REL-Funktion |
| Komporator | 30 Datensätze, 4 Sortierstufen, Zählung von Anzahl der Sortierungen pro Stufe |
| Triggermodi | Internal/manual( optional external trigger) |
| Schnittstellen | RS-232C, Handler (SPS-Schnittstelle), LAN (optional) |
| Stromversorgung | 90V～250V | Frequenz: 47Hz～400Hz |
| Abmaße & Gewicht | 325 mm (L) x 215 mm (B) x 96,5 mm (T) Gewicht: 3kg |
