Beschreibung

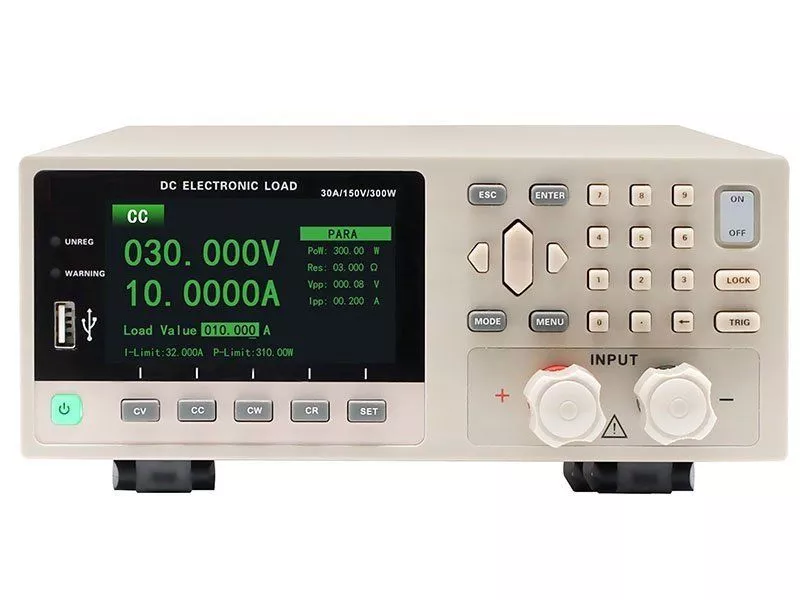

Das Hoptech HT8301C ist eine präzise programmierbare elektronische DC-Last, die von einem Hochleistungs-Mikroprozessor gesteuert wird und über einen 3,5-Zoll-TFT-LCD-Farbdisplay verfügt.
Features
- Das HT8301C bietet 4 grundlegende Arbeitsmodi (CC/CV/CR/CW) und 10 Funktionsmodi.
- Das HT8301 verfügt über umfassende Schutzmechanismen, wie Überhitzungsschutz, Überstromschutz, Überleistungsschutz, Überspannungsschutz, Schleifenoszillationsschutz. Das Gerät unterstützt RS232, LAN, USB und analoge Schnittstellen und unterstützt vielseitige Testanforderungen.
- 500kHz Echtzeit-Abtastrate
- Hochpräzise Spannungs- und Strommessung (0.1mV - 1V / 0.2mA - 1mA)
- Schnelle Schleifenansprechgeschwindigkeit und Stromanstiegsgeschwindigkeit
- Programmierbarer Einzelschritt bis zu 10μS
- Ausgestattet mit Vierdraht-Fernkompensation
- Einzigartige Echtzeitanzeige der Strom- und Spannungswelligkeit
- Echtzeit-Anzeige von Lastleistung und Widerstand
Anwendungen
4 grundlegende Arbeitsmodi CC/CV/CR/CW und 10 Funktionsmodi mehrere erweiterte Funktionsmodi:
- DYNA dynamische Testfunktion
- OCP Überstromschutzmodus
- BATT Batteriemodus
- EFFT Lasteffekt-Modus
- SWEEP dynamische Frequenzumwandlungs-Scanfunktion
- TIMEING _me Messfunktion
- OVP Überspannungsschutzmodus
- AUTO-Betrieb
- LIST-Funktion
- LED Modus
Technische Daten
Model | HT8301C |
---|---|
Eingangsspannung | 15V - 150V |
Eingangsstrom | 6A - 60A |
Eingangsleistung | 300W |
Min. Betriebsspannung | 1.5@60A |
Min. Anstieg bei FS-Strom | 10us |
CV Modus | |
Bereich | 15V - 150V |
Auflösung | 0.2mV - 2mV |
Genauigkeit | ±(0.03%+0.02%FS) |
CC Modus | |
Bereich | 6A - 60A |
Auflösung | 0.09mA - 0.9mA |
Genauigkeit | ±(0.03%+0.02%FS) |
CR Modus | |
Bereich | 0.01Ω~25kΩ |
Auflösung | 16 bits |
Genauigkeit | ±0.1% |
CP Modus | |
Bereich | 300W |
Auflösung | 16Bits |
Genauigkeit | ±(0.1%+0.1%FS) |
LED Modus | |
Bandbreite | über 100kHz |
Rd Koeffizient | 0.001~1 |
Dynamic mode | |
Ta&Tb | 10us~50s |
Min. Auflösung | 10us |
Min. Anstiegszeit | A/us |
Read-back voltage | |
Bereich | 15V - 150 V |
Auflösung | 1mV - 0.1mV |
Genauigkeit | ±(0.015%+0.01%FS) |
Read-back Strom | |
Bereich | 6A - 60A |
Auflösung | 0.04mA - 0.4mA |
Genauigkeit | ±(0.03%+0.02%FS) |
Read-back Ripple | |
Bereich(U/I) | 150V/60A |
Bandbreite | 10Hz~250kHz |
Genauigkeit | ±1% |
Protection Range | |
Überlastungsschutz | 315W |
Überstromschutz | 63A |
Überspannungsschutz | 158V |
Schutz vor Überhitzung | ≒85℃ |
Spezifikation | |
Abmessungen (L*W*D) | 358mm*214mm*88mm |
Bruttogewicht | 3.8Kg |
