Beschreibung

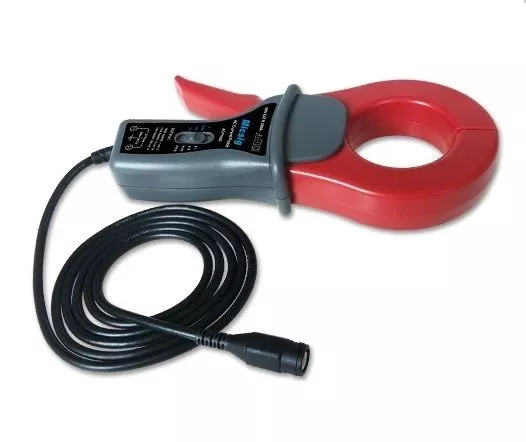

Die Micsig ACP Strommesszange bietet einen messbaren Bereich bei Wechselstrom von 100mA bis 1000A und eine Bandbreite von 100 Hz bis 100 KHz. Der ACP1000 hat eine max. Genauigkeit von 1% und ein Rauschen von weniger als 1mV. Durch das kompakte Design eignet sich die ACP1000 Stromsonde ideal für mobile Anwendung und kann über die UPI-Multifunktionsschnittstelle an Micsig Oszilloskopen ohne externe Stromversorgung verwendet werden.
Die AC-Stromzangen können Stromsignale mit komplexen Wellenformen messen, wie z. B. transiente Einschaltströme von Leistungsgeräten, sinusförmige Ströme von Drehstromversorgungssystemen, harmonische Komponenten von gemessenen Strömen, Strommessung von IGBTs und MOSFETs usw.
Der Micsig ACP1000 ist ein Stromzangen-Tastkopf für die portablen und Tablet-Oszilloskope der Micsig SATO-, STO- und TO-Serie sowie für andere Oszilloskope mit BNC. Mit einem zusätzlichen optionalen BNC-zu-Bananen-Adapter (nicht im Lieferumfang enthalten) kann der Tastkopf auch mit Multimetern verwendet werden.
Technische Daten
Modellspezifikation | ![]() ACP1000 |
---|---|
Bandbreite | 100 Hz - 100 KHz |
Messbereich | 100 mA - 1000 A |
Nennausgang | 100 mV/A, 10 mV/A, 1 mV/A |
Nennbürde | ≥100 kΩ |
Genauigkeitsgrad | 3% ±10 mV/2% ±5 mV/1% ±1 mV |
Höchste Genauigkeit | 1% |
Max Primärstrom | 2000A (2s) |
Ausgangssignal | mv/A |
Betriebstemperatur | -15°C bis +75°C |
Schutzklasse | CAT III 600 V |
Max. Leitergröße | 52 mm |
Abmessungen (mm) | 111 x 216 x 45 |
Ausgangskabel | 1,5 m BNC-isoliertes Koaxial-Ausgangskabel kann direkt an ein Oszilloskop angeschlossen werden. Kann auch mit Multimetern verwendet werden, erfordert optionalen BNC/Bananen-Adapter |
