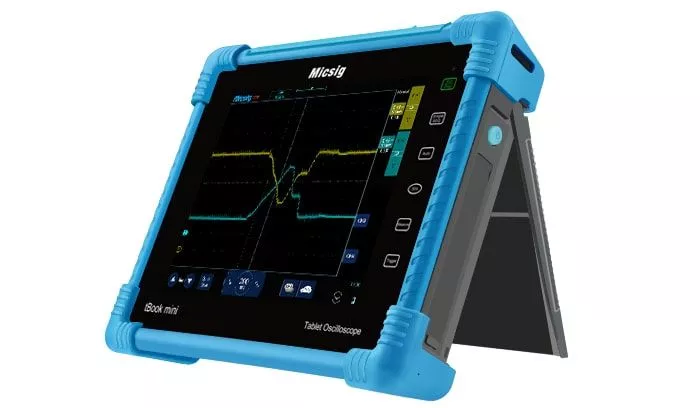

Micsig ATO1104 Automotive Oszilloskop

Das ATO1104 ist ein Oszilloskop der Miscig tBook Serie, einer innovativen Oszilloskop Serie, die als einer der weltweit Ersten rein über Touch bedient werden.
Produkt ist abgekündigt
  • 3 Jahre Garantie
  • 2,5% Vorkassenrabatt

Versandkostenfrei

Nicht mehr verfügbar

Weitere Informationen
Paypal-icon
Mastercard-icon
visa-icon
klarna-icon
Sepa-lastschrift-icon
invoice-icon
Produktnummer: ATO1104
Hersteller: Micsig
  • Dieses Produkt wurde vom Hersteller abgekündigt

Beschreibung

Das ATO1104 ist ein Oszilloskop der Miscig tBook mini Serie, einer innovativen  Oszilloskop Serie, die als weltweit Ersten rein über Touch bedient werden. Die ATO1000 Serie legt ihren Fokus auf Automobildiagnostik. Neben der seriellen Busdekodierung bietet das ATO zusätzlich verschiedene automotive Diagnostikfunktionen, wie Lade- und Starterschaltungentests, Drucktests wie Zylinderkompression und Treibstoffdruck.

Falls Modelle mit Drehenconder gewünscht sind steht die STO1000C/E Serie zu Verfügung, die durch die zusätzlichen analogen Tasten sowohl als Tischoszilloskop als auch für die mobile Anwendungen geeignet ist.  Als Betriebssystem wird eine angepasste Version von Linux verwendet, wodurch das Gerät eine große Systemkompatibilität aufweist. In Kombination mit dem Batteriebetrieb und dem Touch Screens ist das ATO1104 Oszilloskop sowohl ideal für den mobilen Einsatz als auch für die Verwendung als Tischoszilloskop geeignet. Das ATO1104 verfügt über eine Abtastrate von bis zu 28 Mpts Speichertiefe, eine Signalerfassungsrate von bis zu 130.000 wfm/s (segmentierter Speichermodus), 4 Kanäle, 100 MHz Bandbreite und 1 GSa/s Abtastrate. Darüber hinaus besitzt es einen Touch LCD Display mit einer Auflösung von 800 * 600 Pixeln, der  die Multi-Touch-Bedienung unterstützt. Die Oszilloskop App (IOS & Android) ermöglicht die Fernsteuerung des Oszilloskops über WIFI. Zudem verfügt das Oszilloskop über eine USB und Ethernet Schnittstelle.

Die Touch Bedienung des Micsig ATO1104 ist intuitiv. Diese einfache Bedienung ist für Benutzer von Smartphones und Tablets heute natürlich nicht mehr wegzudenken, für ein Oszilloskop ist sie hingegen neu und innovativ. Durch das digitale Triggersystem ist der Trigger-Jitter sehr gering und die Triggerung hochpräzise. Zusätzlich unterstützt das Oszilloskop serielle Bus-Trigger und Bus-Dekodierung.

Features

  • Integrierte Kfz-Diagnose-Software
  • Kompaktes Oszilloskop mit 4 Kanälen
  • Bandbreite von 100 MHz
  • 1 GS/s Echtzeit-Abtastrate.
  • Linux-Betriebssystem
  • Austauschbare Batterie
  • Bis 28 Mpts Speichertiefe.
  • 130.000 Wfms/s Erfassungsrate
  • 8"/20,3 cm Industrie-LCD, 800x600 Auflösung, kapazitiver Multi-Punkt-Touchscreen.
  • Schnittstellen: Ethernet/LAN, WiFi, USB 2.0 Host & Gerät; HDMI.
  • Anschluss für Tastkopf-Kalibrierung.
  • Bus-Trigger und Dekodierung unterstützt: UART, I²C, SPI, CAN, LIN.
  • PC-Software, iOS- und Android-Mobil-App zur Fernsteuerung des Oszilloskops.
  • Eingebauter 8G-Speicher für Wellenform- und Videoaufzeichnungen.
  • Lithium-Akku, Akkulaufzeit bis zu 5 Stunden.
  • Screen Sharing per Wlan, USB und HDMI
Micsig ATO1104 FrontATO1104 Miscig Accessories

KFZ Diagnosebeispiele

Automotive Anwendungsbeispiele

air flow meter and throttle positionsensorLuftmassenmesser- und Gaspadelpositionstest
Audi lin bus testAudi Lin Bus Test
can bus analyzing micsig automotive oszilloskopCan Bus Kommunikation und Stromversorgungstest
canister solenoidTankmagnetventiltest
mazda air flow testMazda Luftmassenmessertest
bmw air flow testBMW Luftmassenmessertest

Oszilloskop Features

Produktvideo

Zündspultest mit dem ATO1104
ATO1104 - Funktionsübersicht
Nocken- und Kurbelsimulationstest

Technische Daten

Oszilloskop ModellSATO1004 Micsig Front
SATO1004
ATO1104 Micsig Vorderseite
ATO1104
Micsig STO1102 Front
STO1104C Plus
KFZ-DiagnoseLadestromkreis, Anlasserstromkreis, Sensor, Aktuator, Zündungstest, Kommunikationstest (inkl. CAN, LIN, FlexRay, K, etc.), Drucktest (Zylinderdruck, Ansaug- und Abgasdruck, Kraftstoffdruck, etc.)Ladestromkreis, Anlasserstromkreis, Sensor, Aktuator, Zündungstest, Kommunikationstest (inkl. CAN, LIN, FlexRay, K, etc.), Drucktest (Zylinderdruck, Ansaug- und Abgasdruck, Kraftstoffdruck, etc.)Keine
BetriebssystemAndroidLinuxAndroid
Bandbreite100 MHz100 MHz100 MHz
Kanäle444
Speichertiefe70 Mpts28 Mpts28 Mpts
Signalerfassungsrate130.000 wfm/s130.000 wfm/s80.000 wfm/s
Auflösung8 Bit8 Bit8 Bit
Display8 Zoll TFT LCD8 Zoll TFT LCD8 Zoll TFT LCD
Abtastrate1 GSa/s1 GSa/s1 GSa/s
DrehencoderX
Interner Speicher32 GB8GB8 GB
SchnittstellenWi-Fi, USB 3.0/2.0 Host, USB Type-C, HDMI, Trigger Ausgang, ErdungUSB 2.0 Host & Device, Ethernet/LAN, WifiUSB 2.0 Host & Device, Ethernet/LAN, Wifi
SicherheitCAT I 300 Veff (1-MΩ-Eingang)CAT I 300 Veff (1-MΩ-Eingang)CAT I 300 Veff (1-MΩ-Eingang)
TriggermodiFlanke, Puls, Logik, Time Out, Dwart PW, Slope, N Edge und Video.Flanke, Puls, Logik, Time Out, Dwart PW, Slope, N Edge und Video.Flanke, Puls, Logik, Time Out, Dwart PW, Slope, N Edge und Video.
Bus-DekodierungUART, I²C, SPI, CAN, LIN | 1553B, 429 (Inkludiert)UART, I²C, SPI, CAN, LIN | 1553B, 429 (Inkludiert)UART, I²C, SPI, CAN, LIN | 1553B, 429 (Inkludiert)
Batterie7500 mAh Lithium-Ionen-Akku7500 mAh Lithium-Ionen-Akku7500 mAh Lithium-Ionen-Akku
