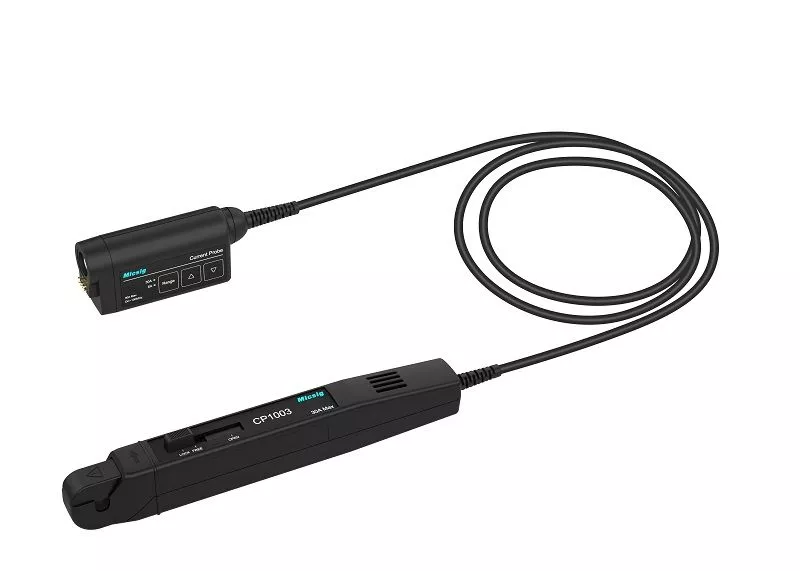

Die Strommessonde CP1003 besitzt einen Strommessbereich von 6A / 30A und 100 MHz Bandbreite.
Produkt ist abgekündigt
- 1 Jahr Garantie
- 2,5% Vorkassenrabatt
- Bei Verwendung der Zahlungsart Vorkasse durch Banküberweisung, wird an der Kasse automatisch 2,5% der Einkaufssumme abgezogen.
Versandkostenfrei
Nicht mehr verfügbar
Weitere Informationen
Modell
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
Produktnummer: CP1003
Hersteller: Micsig
- Dieses Produkt wurde vom Hersteller abgekündigt
Beschreibung
Bitte beachten Sie das diese Strommesssonde nur über die UPI Schnistelle verfügt und damit nur mit den Micsig Oszilloskopen ATO1004, ATO2004, ATO3004, TO3004, TO2004, TO1004, STO1004 und SATO1004 kompatibel ist.
Die Micsig CP503 Strommesssonde besitzt zwei Strommessbereiche 6A/ 30A und besitzt eine Bandbreite von 100 MHz. Darüber hinaus verfügt die Stromsonde über 1% Genauigkeit, einer Überlastanzeige und bietet auch Schwachstrommessungen.
Features
- Entmagnetisierung und automatische Nullpunktsynchronisation
- Unterstützt manuelle und automatische Nullpunktkalibrierung
- Stromversorgung direkt über die Micsig UPI-Schnittstelle
- Automatischer Abgleich mit Micsig UPI-Oszilloskopen
- Überlastungsanzeige mit Blinklicht
Geeignet für...
- Elektronik in Elektrofahrzeugen
- Entwurf von Schaltnetzteilen
- Versuch der Elektroniktechnik
- Entwurf von Halbleitergeräten
- Avionik-Entwurf
- Entwurf von Wechselrichtern/Transformatoren
- Entwurf von elektronischen Vorschaltgeräten
- Entwurf von Industriesteuerungen / Unterhaltungselektronik
- Entwurf von Motorantrieben
- Leistungselektronik und elektrischer Antriebsentwurf
Technische Daten
| Modell |  CP503 | CP1003 |  CP503B | CP1003B |
|---|---|---|---|---|
| Bandbreite | 50 MHz | 100 MHz | 50 MHz | 100 MHz |
| Anstiegszeit | ≤7ns | ≤3,5 ns | ≤7ns | ≤3,5 ns |
| Stromschnittstelle | Micsig UPI | Micsig UPI | Standard-BNC | Standard-BNC |
| Bereich | 6A (2X)/ 30A (10X) | 6A (2X)/ 30A (10X) | 6A (2X)/ 30A (10X) | 6A (2X)/ 30A (10X) |
| Ausgabeempfindlichkeit | 1V/2A (6A) 1V/10A (30A) | 1V/2A (6A) 1V/10A (30A) | 1V/2A (6A) 1V/10A (30A) | 1V/2A (6A) 1V/10A (30A) |
| DC-Genauigkeit (typisch) | ±1%±10mA（6A) ±1%±50mA（30A） | ±1%±10mA（6A) ±1%±50mA（30A） | ±1%±10mA（6A) ±1%±50mA（30A） | ±1%±10mA（6A) ±1%±50mA（30A） |
| Verzögerung | <6ns（6A) ＜6ns（30A） | <6ns（6A) ＜6ns（30A） | <30 ns (6A) <30 ns (30 A) | <30 ns (6A) <30 ns (30 A) |
| Eingangsstrombereich | 20mA~6Apk（6A） 50mA~30Apk（30A） | 20mA~6Apk（6A） 50mA~30Apk（30A） | 20mA~6Apk（6A） 50mA~30Apk（30A） | 20mA~6Apk（6A） 50mA~30Apk（30A） |
| Max. Stromeingang | 30 Apk, 60 Apk-pk, 21,21 Arms | 30 Apk, 60 Apk-pk, 21,21 Arms | 30 Apk, 60 Apk-pk, 21,21 Arms | 30 Apk, 60 Apk-pk, 21,21 Arms |
| Rauschen | ≤1,4 mA RMS (Bandbreite bei 20 MHz, Bereich 30 A, 10X). | ≤1,4 mA RMS (Bandbreite bei 20 MHz, Bereich 30 A, 10X). | ≤1,4 mA RMS (Bandbreite bei 20 MHz, Bereich 30 A, 10X). | ≤1,4 mA RMS (Bandbreite bei 20 MHz, Bereich 30 A, 10X). |
| Max. Arbeitsspannung | CAT I 300 V | CAT I 300 V | CAT I 300 V | CAT I 300 V |
| Max. Floating-Spannung | CAT I 300 V | CAT I 300 V | CAT I 300 V | CAT I 300 V |
| Max. Leiterdurchmesser | 5mm | 5mm | 5mm | 5mm |
| Überlastungsanzeige | Blinkendes Licht | Blinkendes Licht | Blinkendes Licht | Blinkendes Licht |
| Stromversorgung | DC 12V | DC 12V | DC 5V 3A | DC 5V 3A |
