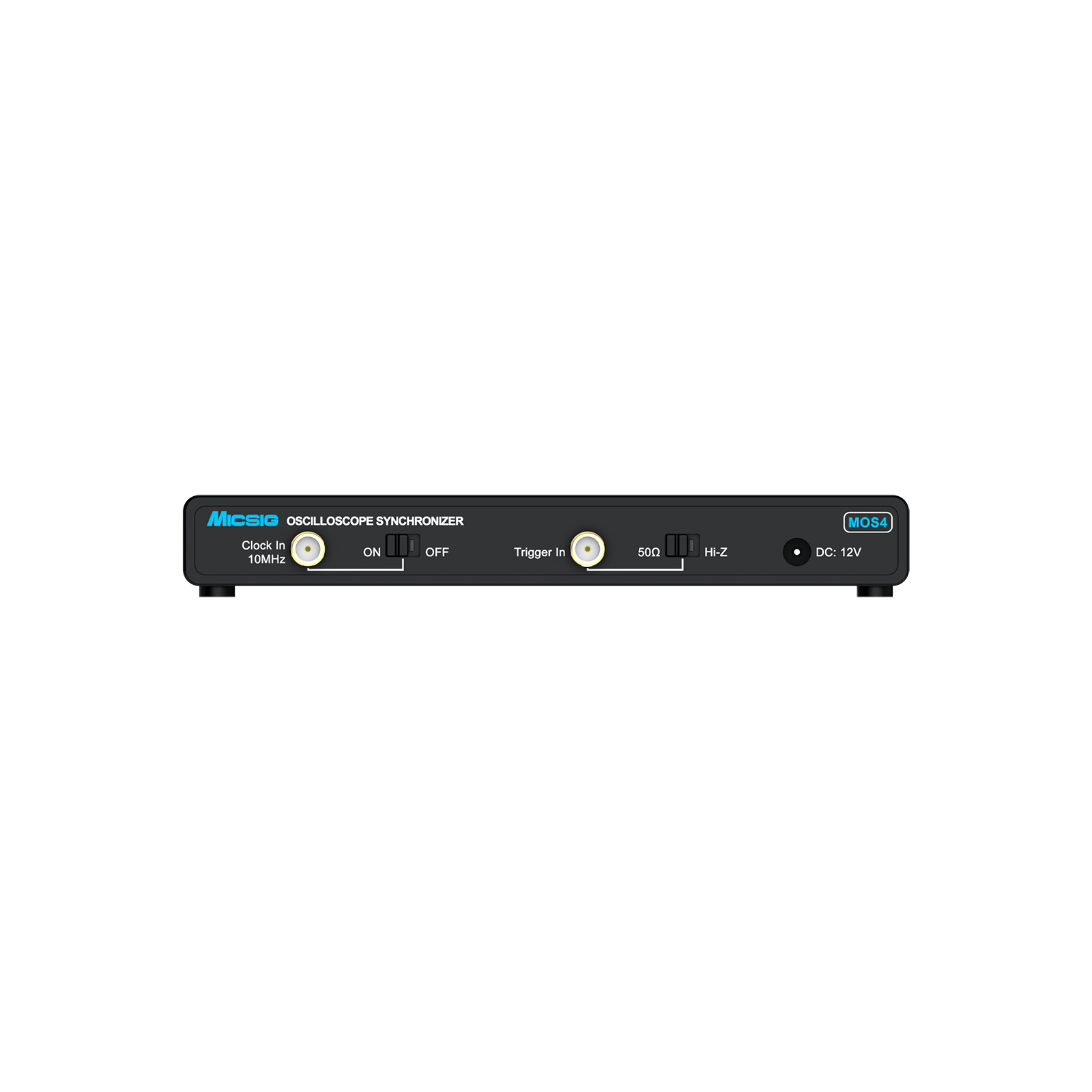

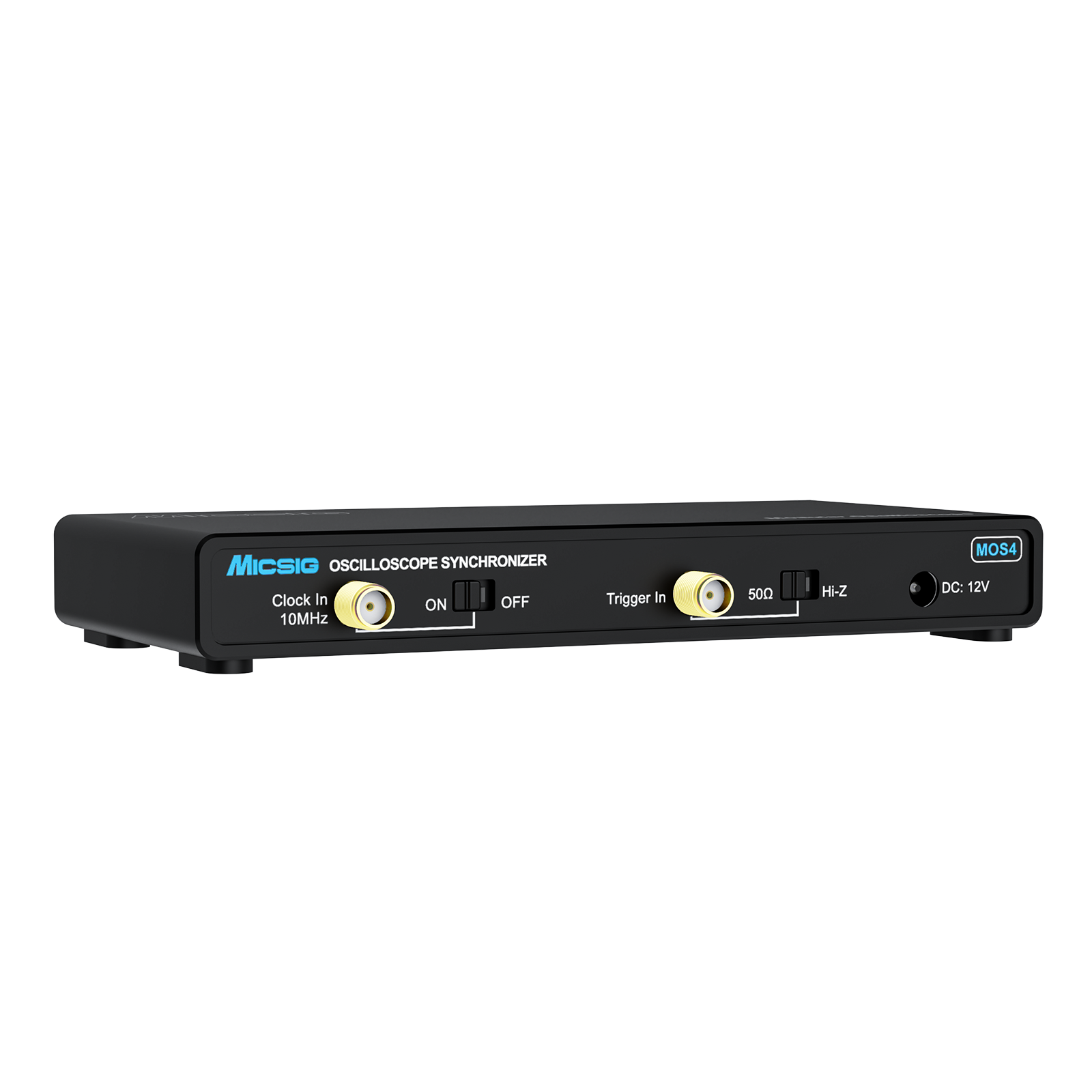

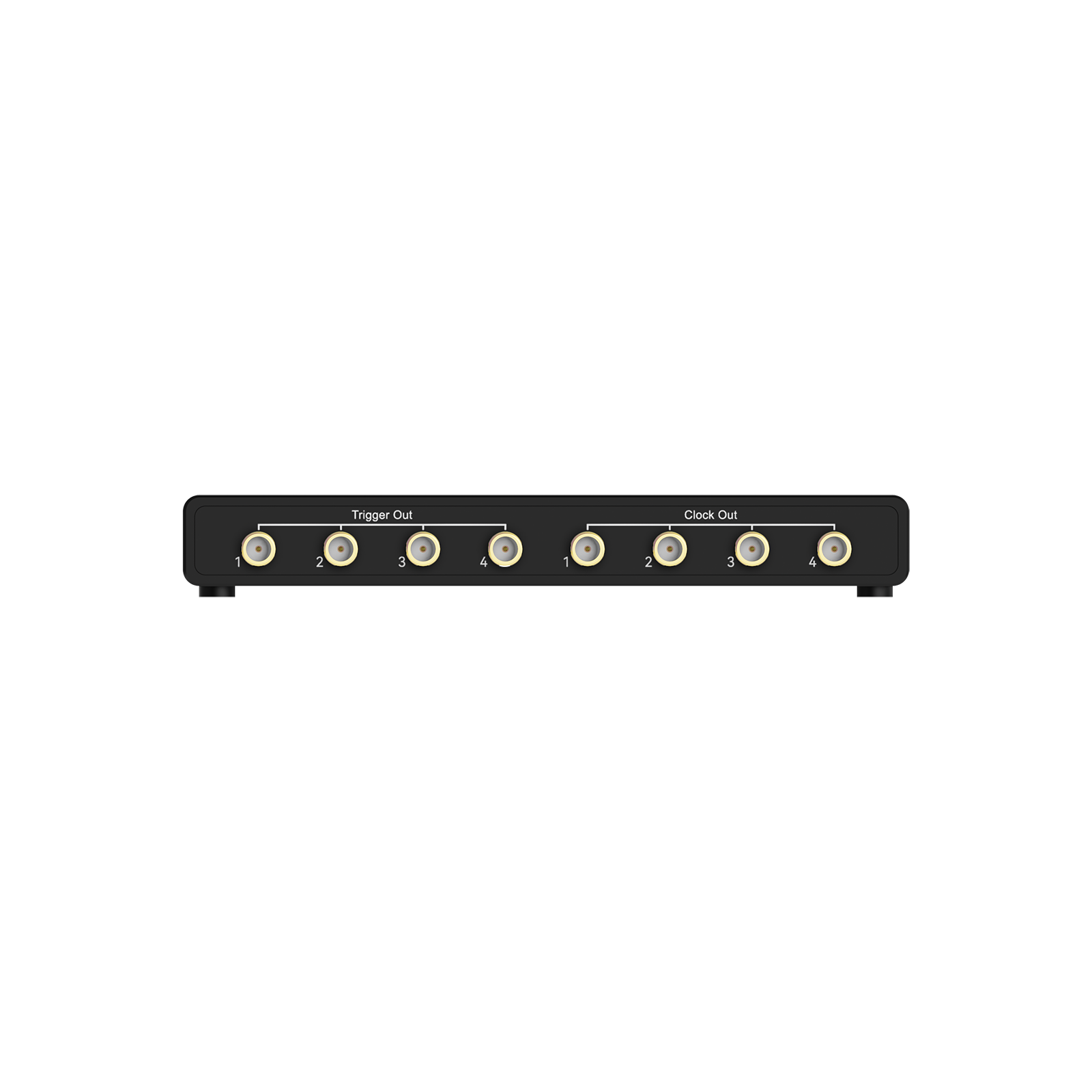

Micsig MOS4 Oszilloskop-Synchronizer zur präzisen Synchronisierung von bis zu 4 Oszilloskopen mit 10 MHz Clock, Trigger-Verteilung und
Staffelpreise auf Anfrage!
305,00 € Netto
362,95 € inkl. MwSt.
Lieferland
Kundengruppe
Währung
Auf Lager, Lieferzeit: 1 -2 Tage
Inhalt: 1
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- 1 Jahr Garantie
- 2,5% Vorkassenrabatt
- Bei Verwendung der Zahlungsart Vorkasse durch Banküberweisung, wird an der Kasse automatisch 2,5% der Einkaufssumme abgezogen.
Versandkostenfrei
Abholung heute in Forstinning b. München möglich
Beschreibung
Der Micsig MOS4 unterstützt Messaufgaben, bei denen mehrere Oszilloskope zeitgleich arbeiten müssen – zum Beispiel bei der Analyse schneller digitaler Schaltungen, Mixed-Signal-Anwendungen oder der Verifikation von Radar- und Kommunikationssystemen. Durch die gemeinsame 10-MHz-Clock- und Trigger-Verteilung lassen sich bis zu 4 Oszilloskope beziehungsweise 16 Kanäle synchron erfassen.
Features
- Switch between 50Ω and High-Z
- Time deviation < 100ps
- Up to 4 oscilloscopes can be synchronized
| Parameter | Signal / Typ | Spezifikation |
|---|---|---|
| Trigger out | Single pulse | Output range 1.55 V–1.65 V, typically 1.6 V |
| Trigger in | Single pulse | Minimum input voltage 500 mV, range -5 V~5 V, 50 Ω or High-Z load |
| Clock out | 10 MHz square wave | Output range 430 mV–470 mV, typically 450 mV |
| Clock in | 10 MHz square wave | Minimum input voltage 500 mV, range -5 V~5 V, 50 Ω load |
| Overshoot | < 10% | |
| Power | 12 V DC / 1.5 A | |
| Connector | SMA | |
| Operating Temperature | 0 °C – 45 °C | |
| Storage Temperature | -20 °C – 70 °C | |
| ESD | ±8 kV | |
| Weight | 190 g ±10 g | |
| L × W × H | 132.4 mm × 77 mm × 18.7 mm |
