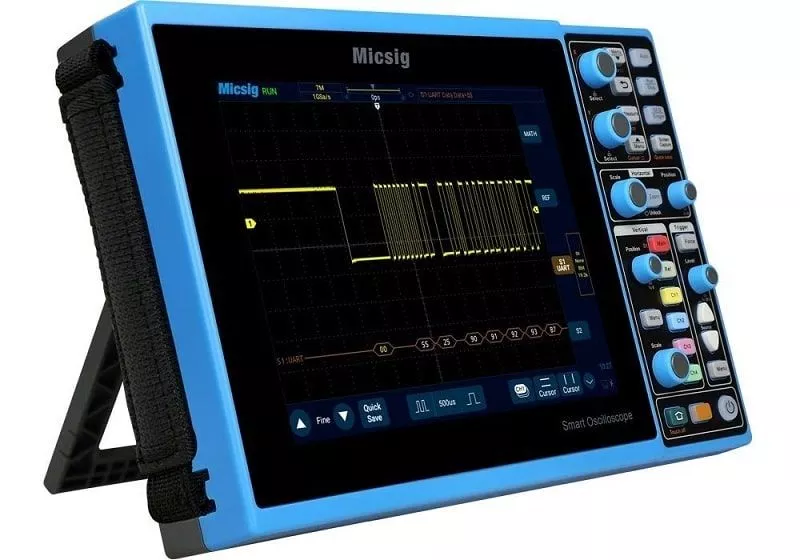

Micsig STO1104E Tablet Oszilloskop

Das STO1104E ist ein Tablet-Oszilloskop mit klassischen Bedienknöpfen und Touchscreen.

459,00 €*

Inhalt: 1
inkl. MwSt.
  • 3 Jahre Garantie

Versandkostenfrei

Nicht mehr verfügbar

Weitere Informationen
Produktnummer: STO1104E
Hersteller: Micsig

Beschreibung

Das STO1104E Plus ist ein Oszilloskop der Miscig tBook Serie, einer innovativen  Oszilloskop Serie, die als weltweit Ersten rein über Touch bedient werden können. Als Betriebssystem wird eine angepasste Version von Android verwendet, wodurch das Gerät reaktionsschnell und Benutzerfreundlich ist. Um allen Benutzern den besten Bedienkomfort zu ermöglichen sind zusätzlich die vertrauten Drehencoder verbaut. Falls Modelle ohne Drehenconder gewünscht sind steht die TO1000 Serie zu Verfügung, die durch das Fehlen der Drehencoder sehr kompakte Maße erreicht. In Kombination mit dem Batteriebetrieb und dem Touch Screens ist das STO1104E Plus Oszilloskop sowohl ideal für den mobilen Einsatz als auch für die Verwendung als Tischoszilloskop geeignet. Das STO1104E Plus verfügt über eine Abtastrate von bis zu 70 Mpts Speichertiefe, eine Signalerfassungsrate von bis zu 130.000 wfm/s, 4 Kanäle, 100 MHz Bandbreite und 1 GSa/s Abtastrate.

Die Touch Bedienung des Micsig STO1104E Plus ist intuitiv. Diese einfache Bedienung ist für Benutzer von Smartphones und Tablets heute natürlich nicht mehr wegzudenken, für ein Oszilloskop ist sie hingegen neu und innovativ.

Durch das digitale Triggersystem ist der Trigger-Jitter sehr gering und die Triggerung hochpräzise. Zusätzlich unterstützt das Oszilloskop serielle Bus-Trigger und Bus-Dekodierung.

Features

  • Kompaktes Oszilloskop mit 4 Kanälen
  • Bandbreite 100 MHz
  • 1 GS/s Echtzeit-Abtastrate.
  • Austauschbare Batterie
  • Bis 70 Mpts Speichertiefe.
  • Bis 130.000 Wfms/s Erfassungsrate.
  • 8"/20,3 cm Industrie-LCD, 800x600 Auflösung, kapazitiver Multi-Punkt-Touchscreen.
  • Android-System, schnelle Reaktion auf Bedienung.
  • Schnittstellen: Ethernet/LAN, WiFi, USB 2.0 Host & Gerät; HDMI.
  • Anschluss für Tastkopf-Kalibrierung.
  • Bus-Trigger und Dekodierung unterstützt: UART, I²C, SPI, CAN, LIN.
  • PC-Software, iOS- und Android-Mobil-App zur Fernsteuerung des Oszilloskops.
  • Eingebauter 8Gbyte-Speicher für Wellenform- und Videoaufzeichnungen.
  • Lithium-Akku, Akkulaufzeit bis zu 5 Stunden.
  • Screen Sharing per Wlan, USB und HDMI

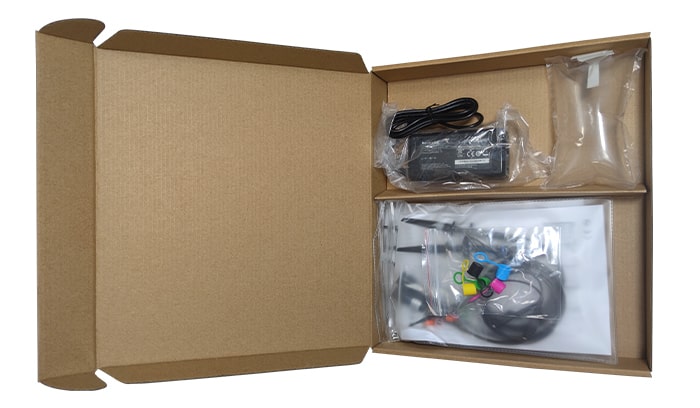

Micsig STO1104E FrontMicsig STO1104E Zubehör

Oszilloskop Features

Produktvideo

STO1000 - Stromsonden
STO1000 - FFT Funktion
STO1000 - Mobile Fernsteuerung

Technische Daten

Oszilloskop ModellSATO1004 Micsig Front
STO1004
TO1004-Micsig-transparent
TO1004
Micsig STO1102 Front
STO1104E
BetriebssystemAndroidAndroidAndroid
Bandbreite100 MHz100 MHz100 MHz
Kanäle444
Speichertiefe70 Mpts110 Mpts70 Mpts
Signalerfassungsrate130.000 wfm/s130.000 wfm/s130.000 wfm/s
Auflösung8 Bit8 Bit8 Bit
Display8 Zoll TFT LCD10,1 Zoll TFT LCD8 Zoll TFT LCD
Abtastrate1 GSa/s1 GSa/s1 GSa/s
DrehencoderX
Interner Speicher32 GB32 GB8 GB
SchnittstellenWi-Fi, USB 3.0/2.0 Host, USB Type-C, HDMI, Trigger Ausgang, ErdungWi-Fi, USB 3.0/2.0 Host, USB Type-C, HDMI, Trigger Ausgang, ErdungUSB 2.0 Host & Device, Ethernet/LAN, Wifi
SicherheitCAT I 300 Veff (1-MΩ-Eingang)CAT I 300 Veff (1-MΩ-Eingang)CAT I 300 Veff (1-MΩ-Eingang)
TriggermodiFlanke, Puls, Logik, Time Out, Dwart PW, Slope, N Edge und Video.Flanke, Puls, Logik, Time Out, Dwart PW, Slope, N Edge und Video.Flanke, Puls, Logik, Time Out, Dwart PW, Slope, N Edge und Video.
Bus-DekodierungUART, I²C, SPI, CAN, LIN | 1553B, 429 (Inkludiert)UART, I²C, SPI, CAN, LIN | 1553B, 429 (Inkludiert)UART, I²C, SPI, CAN, LIN | 1553B, 429 (Inkludiert)
Batterie7500 mAh Lithium-Ionen-Akku7500 mAh Lithium-Ionen-Akku7500 mAh Lithium-Ionen-Akku
