- Dieses Produkt wurde vom Hersteller abgekündigt
Beschreibung

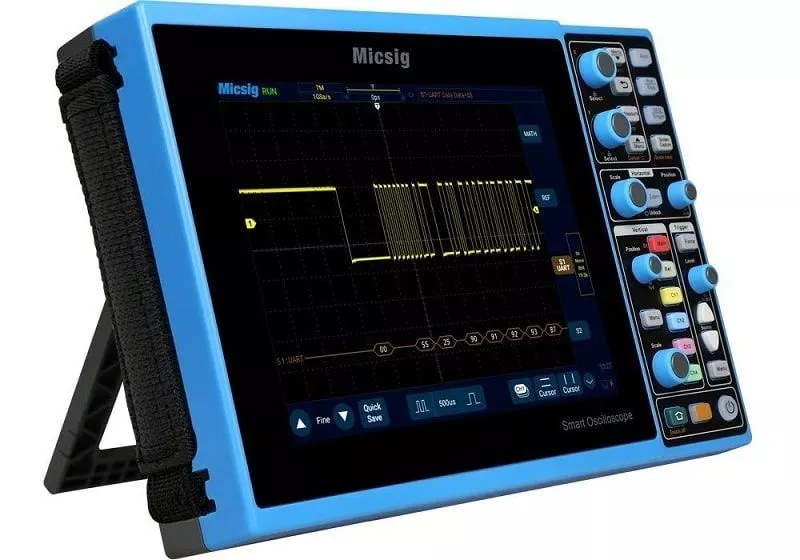

Das STO1152C Plus ist ein Oszilloskop der Miscig tBook Serie, einer innovativen Oszilloskop Serie, die als weltweit Ersten rein über Touch bedient werden können. Als Betriebssystem wird eine angepasste Version von Android verwendet, wodurch das System sehr reaktionsschnell und Benutzerfreundlich ist. Um allen Benutzern den besten Bedienkomfort zu ermöglichen sind zusätzlich die vertrauten Drehencoder verbaut. Falls Modelle ohne Drehenconder gewünscht sind steht die TO1000 Serie zu Verfügung, die durch das Fehlen der Drehencoder sehr kompakte Maße erreicht. In Kombination mit dem Batteriebetrieb und dem Touch Screens ist das STO1152C Plus Oszilloskop sowohl ideal für den mobilen Einsatz als auch für die Verwendung als Tischoszilloskop geeignet. Das STO1152C Plus verfügt über eine Abtastrate von bis zu 28 Mpts Speichertiefe, eine Signalerfassungsrate von bis zu 80.000 wfm/s, 2 Kanäle, 150 MHz Bandbreite und 1 GSa/s Abtastrate.
Die Touch Bedienung des Micsig STO1152C Plus ist intuitiv. Diese einfache Bedienung ist für Benutzer von Smartphones und Tablets heute natürlich nicht mehr wegzudenken, für ein Oszilloskop ist sie hingegen neu und innovativ.
Durch das digitale Triggersystem ist der Trigger-Jitter sehr gering und die Triggerung hochpräzise. Zusätzlich unterstützt das Oszilloskop serielle Bus-Trigger und Bus-Dekodierung.
Features
- Kompaktes Oszilloskop mit 2 Kanälen
- Bandbreite 150 MHz
- 1 GS/s Echtzeit-Abtastrate.
- Austauschbare Batterie
- Bis 28 Mpts Speichertiefe.
- Bis 80.000 Wfms/s Erfassungsrate.
- 8"/20,3 cm Industrie-LCD, 800x600 Auflösung, kapazitiver Multi-Punkt-Touchscreen.
- Android-System, schnelle Reaktion auf Bedienung.
- Schnittstellen: Ethernet/LAN, WiFi, USB 2.0 Host & Gerät; HDMI.
- Anschluss für Tastkopf-Kalibrierung.
- Bus-Trigger und Dekodierung unterstützt: UART, I²C, SPI, CAN, LIN.
- PC-Software, iOS- und Android-Mobil-App zur Fernsteuerung des Oszilloskops.
- Eingebauter 8G-Speicher für Wellenform- und Videoaufzeichnungen.
- Lithium-Akku, Akkulaufzeit bis zu 5 Stunden.
- Screen Sharing per Wlan, USB und HDMI
Oszilloskop Features
Android System mit 8 Gbyte
Das Micsig Oszilloskop bietet weltweit das erste Android-basierte Oszilloskop Betriebssystem und verfügt über 8 Gbyte Speicherplatz.
Touch-Screen Tastatur
Software Tastatur für eine gewohnt schnelle Eingabe bei Smart Geräten.
Viele Triggerfunktionen
Serielle Bus Dekodierung
Unterstützt serielle Triggerung und Dekodierung (I2C, SPI, RS232/UART, CAN, LIN).
Automatische Messungen
31 automatische Messungen für die unterschiedlichsten Messanforderungen.
28 Mpts Speichertiefe
Ermöglicht das Zommen in einen Bereich des erfassten Signals mittel Touch Screen.
Mausbedienung
Die Oszilloskope von Micsig lassen sich auch umkompliziert über eine gewöhnliche USB Maus steuern.
Automatische Skalierung
Automatische Anpassung des Offset in Echtzeit entsprechend der Größe und Frequenz des Signals.
Kanalbezeichnung
Beim Messen auf mehreren Kanälen können Benutzer unterschiedliche Bezeichnungen für unterschiedliche Quellen verwenden um das Analysieren und das Lesen zu erleichtern.
Kalkulationswerkzeuge
Für elektronische Berechnungen stehen verschiedene Werkzeuge in Form von Apps zur Verfügung.
Screen Sharing Funktion
Über den verbauten HDMI Anschluss kann unkompliziert der Bildschirm Inhalt des Oszilloskops auf einen externen Monitor gestreamt werden.
Fernsteuerung
Die Micsig Oszilloskope verfügen über eine PC-Software und Handy-App (Android/IOS) zur Fernsteuerung über WIFI und USB.
Technische Daten
| Oszilloskop Modell |  STO1004 |  TO1004 |  STO1152C |
|---|---|---|---|
| Betriebssystem | Android | Android | Android |
| Bandbreite | 100 MHz | 100 MHz | 150 MHz |
| Kanäle | 4 | 4 | 2 |
| Speichertiefe | 70 Mpts | 110 Mpts | 28 Mpts |
| Signalerfassungsrate | 130.000 wfm/s | 130.000 wfm/s | 80.000 wfm/s |
| Auflösung | 8 Bit | 8 Bit | 8 Bit |
| Display | 8 Zoll TFT LCD | 10,1 Zoll TFT LCD | 8 Zoll TFT LCD |
| Abtastrate | 1 GSa/s | 1 GSa/s | 1 GSa/s |
| Drehencoder | ✓ | X | ✓ |
| Interner Speicher | 32 GB | 32 GB | 8 GB |
| Schnittstellen | Wi-Fi, USB 3.0/2.0 Host, USB Type-C, HDMI, Trigger Ausgang, Erdung | Wi-Fi, USB 3.0/2.0 Host, USB Type-C, HDMI, Trigger Ausgang, Erdung | USB 2.0 Host & Device, Ethernet/LAN, Wifi |
| Sicherheit | CAT I 300 Veff (1-MΩ-Eingang) | CAT I 300 Veff (1-MΩ-Eingang) | CAT I 300 Veff (1-MΩ-Eingang) |
| Triggermodi | Flanke, Puls, Logik, Time Out, Dwart PW, Slope, N Edge und Video. | Flanke, Puls, Logik, Time Out, Dwart PW, Slope, N Edge und Video. | Flanke, Puls, Logik, Time Out, Dwart PW, Slope, N Edge und Video. |
| Bus-Dekodierung | UART, I²C, SPI, CAN, LIN | 1553B, 429 (Inkludiert) | UART, I²C, SPI, CAN, LIN | 1553B, 429 (Inkludiert) | UART, I²C, SPI, CAN, LIN | 1553B, 429 (Inkludiert) |
| Batterie | 7500 mAh Lithium-Ionen-Akku | 7500 mAh Lithium-Ionen-Akku | 7500 mAh Lithium-Ionen-Akku |
