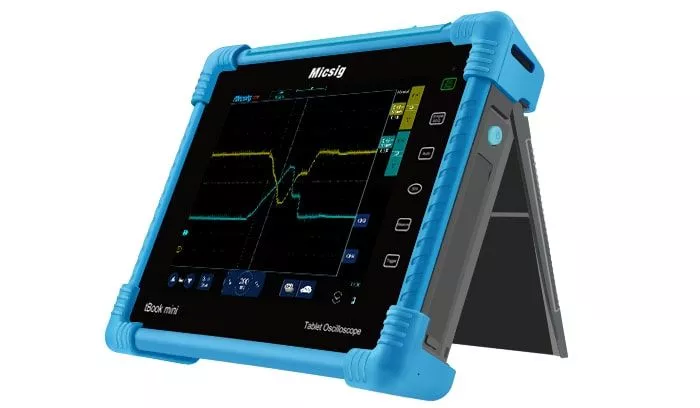

Micsig TO1102 Tablet Oszilloskop

Das TO1102 ist ein Oszilloskop der Miscig Serie, einer innovativen Oszilloskop Serie, die als einer der weltweit Ersten rein über Touch bedient werden.
Produkt ist abgekündigt
  • 3 Jahre Garantie
  • 2,5% Vorkassenrabatt
Versandkostenfrei

Nicht mehr verfügbar

Weitere Informationen
Modell
Paypal-icon
Mastercard-icon
visa-icon
klarna-icon
Sepa-lastschrift-icon
invoice-icon
Produktnummer: TO1102
Hersteller: Micsig
  • Dieses Produkt wurde vom Hersteller abgekündigt

Beschreibung

Das TO1102 Plus ist ein Oszilloskop der Miscig tBook mini Serie, einer innovativen  Oszilloskop Serie, die als weltweit Ersten rein über Touch bedient werden. Falls Modelle mit Drehenconder gewünscht sind steht die STO1000C/E Serie zu Verfügung, die durch die zusätzlichen analogen Tasten sowohl als Tischoszilloskop als auch für die mobile Anwendungen geeignet ist. Als Betriebssystem wird eine angepasste Version von Linux verwendet, wodurch das Gerät eine große Systemkompatibilität aufweist. In Kombination mit dem Batteriebetrieb und dem Touch Screens ist das TO1102 Plus Oszilloskop sowohl ideal für den mobilen Einsatz als auch für die Verwendung als Tischoszilloskop geeignet. Das TO1102 Plus verfügt über eine Abtastrate von bis zu 28 Mpts Speichertiefe, eine Signalerfassungsrate von bis zu 130.000 wfm/s (segmentierter Speichermodus), 2 Kanäle, 100 MHz Bandbreite und 1 GSa/s Abtastrate. Darüber hinaus besitzt es einen Touch LCD Display mit einer Auflösung von 800 * 600 Pixeln, der  die Multi-Touch-Bedienung unterstützt.

Die Touch Bedienung des Micsig TO1102 ist intuitiv. Diese einfache Bedienung ist für Benutzer von Smartphones und Tablets heute natürlich nicht mehr wegzudenken, für ein Oszilloskop ist sie hingegen neu und innovativ.

Durch das digitale Triggersystem ist der Trigger-Jitter sehr gering und die Triggerung hochpräzise. Zusätzlich unterstützt das Oszilloskop serielle Bus-Trigger und Bus-Dekodierung.

Features

  • Kompaktes Oszilloskop mit 2 Kanälen
  • Bandbreite 100 MHz
  • 1 GS/s Echtzeit-Abtastrate.
  • Linux-Betriebssystem
  • Austauschbare Batterie
  • Bis 28 Mpts Speichertiefe.
  • 130.000 Wfms/s Erfassungsrate
  • 8"/20,3 cm Industrie-LCD, 800x600 Auflösung, kapazitiver Multi-Punkt-Touchscreen.
  • Schnittstellen: Ethernet/LAN, WiFi, USB 2.0 Host & Gerät; HDMI.
  • Anschluss für Tastkopf-Kalibrierung.
  • Bus-Trigger und Dekodierung unterstützt: UART, I²C, SPI, CAN, LIN.
  • PC-Software, iOS- und Android-Mobil-App zur Fernsteuerung des Oszilloskops.
  • Eingebauter 8G-Speicher für Wellenform- und Videoaufzeichnungen.
  • Lithium-Akku, Akkulaufzeit bis zu 5 Stunden.
  • Screen Sharing per Wlan, USB und HDMI
Micsig TO1102 FrontMicsig TO1102 Zubehör

Oszilloskop Features

Produktvideo

TO1104 - Feature Overview

Technische Daten

ModellvergleichATO1104 Micsig Vorderseite
TO1102
TO1004-Micsig-transparent
TO1004
Micsig STO1102 Front
STO2202C Plus
BetriebssystemLinuxAndroidAndroid
Bandbreite100 MHz100 MHz200 MHz
Kanäle242
Speichertiefe70 Mpts220 Mpts280 Mpts
Signalerfassungsrate130.000 wfm/s130.000 wfm/s130.000 wfm/s
Resolution8 Bit8 Bit8 Bit
Display8 Zoll TFT LCD10,1 Zoll TFT LCD8 Zoll TFT LCD
Abtastrate1 GSa/s1 GSa/s2 GSa/s
Drehencoder

X

X

Interner Speicher8 GB32 GB8 GB
SchnittstellenWi-Fi, USB 2.0 Host, USB Type-C, HDMIUSB 3.0/2.0 Host & Device, Ethernet/LAN, Wifi, Trigger Output, GroundingUSB 2.0 Host & Device, Ethernet/LAN, Wifi
SicherheitCAT I 300 Veff (1-MΩ-Input)CAT I 300 Veff (1-MΩ-Input)CAT I 300 Veff (1-MΩ-Input)
TriggermodiEdge, Pulse, Logic, Time Out, Dwart PW, Slope, N Edge und Video.Edge, Pulse, Logic, Time Out, Dwart PW, Slope, N Edge und Video.Edge, Pulse, Logic, Time Out, Dwart PW, Slope, N Edge und Video.
Bus-DekodierungUART, I²C, SPI, CAN, LIN | 1553B, 429 (Inkludiert)UART, I²C, SPI, CAN, LIN | 1553B, 429 (Inkludiert)UART, I²C, SPI, CAN, LIN | 1553B, 429 (Inkludiert)
Batterie8000 mAh Lithium-Ionen-Akku7500 mAh Lithium-Ionen-Akku7500 mAh Lithium-Ionen-Akku
