- Dieses Produkt wurde vom Hersteller abgekündigt
Beschreibung

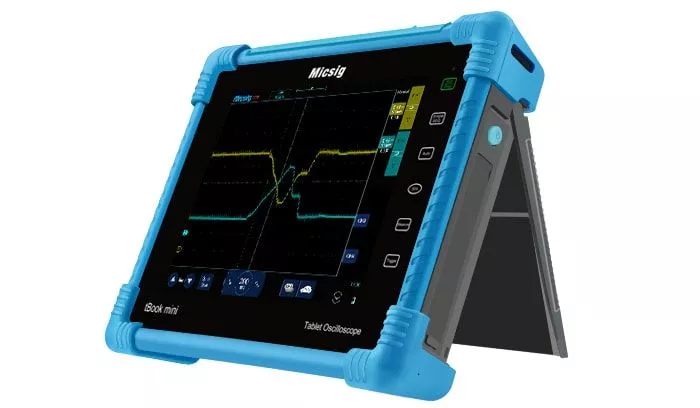

Das TO1152 Plus ist ein Oszilloskop der Miscig tBook mini Serie, einer innovativen Oszilloskop Serie, die als weltweit Ersten rein über Touch bedient werden. Falls Modelle mit Drehenconder gewünscht sind steht die STO1000C/E Serie zu Verfügung, die durch die zusätzlichen analogen Tasten sowohl als Tischoszilloskop als auch für die mobile Anwendungen geeignet ist. Als Betriebssystem wird eine angepasste Version von Linux verwendet, wodurch das Gerät eine große Systemkompatibilität aufweist. In Kombination mit dem Batteriebetrieb und dem Touch Screens ist das TO1152 Plus Oszilloskop sowohl ideal für den mobilen Einsatz als auch für die Verwendung als Tischoszilloskop geeignet. Das TO1152 Plus verfügt über eine Abtastrate von bis zu 28 Mpts Speichertiefe, eine Signalerfassungsrate von bis zu 130.000 wfm/s (segmentierter Speichermodus), 2 Kanäle, 150 MHz Bandbreite und 1 GSa/s Abtastrate. Darüber hinaus besitzt es einen Touch LCD Display mit einer Auflösung von 800 * 600 Pixeln, der die Multi-Touch-Bedienung unterstützt.
Die Touch Bedienung des Micsig TO1152 ist intuitiv. Diese einfache Bedienung ist für Benutzer von Smartphones und Tablets heute natürlich nicht mehr wegzudenken, für ein Oszilloskop ist sie hingegen neu und innovativ.
Durch das digitale Triggersystem ist der Trigger-Jitter sehr gering und die Triggerung hochpräzise. Zusätzlich unterstützt das Oszilloskop serielle Bus-Trigger und Bus-Dekodierung.
Features
- Kompaktes Oszilloskop mit 2 Kanälen
- Bandbreite 150 MHz
- 1 GS/s Echtzeit-Abtastrate.
- Linux-Betriebssystem
- Austauschbare Batterie
- Bis 28 Mpts Speichertiefe.
- 130.000 Wfms/s Erfassungsrate
- 8"/20,3 cm Industrie-LCD, 800x600 Auflösung, kapazitiver Multi-Punkt-Touchscreen.
- Schnittstellen: Ethernet/LAN, WiFi, USB 2.0 Host & Gerät; HDMI.
- Anschluss für Tastkopf-Kalibrierung.
- Bus-Trigger und Dekodierung unterstützt: UART, I²C, SPI, CAN, LIN.
- PC-Software, iOS- und Android-Mobil-App zur Fernsteuerung des Oszilloskops.
- Eingebauter 8G-Speicher für Wellenform- und Videoaufzeichnungen.
- Lithium-Akku, Akkulaufzeit bis zu 5 Stunden.
- Screen Sharing per Wlan, USB und HDMI
Oszilloskop Features
8 Gbyte Speicherplatz
Verbauter 8 Gbyte Speicher & intuitves Dateiverwaltungssystem.
Touch-Screen Tastatur
Software Tastatur für eine gewohnt schnelle Eingabe bei Smart Geräten.
Viele Triggerfunktionen
Serielle Bus Dekodierung
Unterstützt serielle Triggerung und Dekodierung (I2C, SPI, RS232/UART, CAN, LIN).
Automatische Messungen
31 automatische Messungen für die unterschiedlichsten Messanforderungen.
28 Mpts Speichertiefe
Ermöglicht das Zommen in einen Bereich des erfassten Signals mittel Touch Screen.
Mausbedienung
Die Oszilloskope von Micsig lassen sich auch umkompliziert über eine gewöhnliche USB Maus steuern.
Automatische Skalierung
Automatische Anpassung des Offset in Echtzeit entsprechend der Größe und Frequenz des Signals.
Technische Daten
| Modellvergleich |  TO1152 |  TO1004 |  STO2202C Plus |
|---|---|---|---|
| Betriebssystem | Linux | Android | Android |
| Bandbreite | 150 MHz | 100 MHz | 200 MHz |
| Kanäle | 2 | 4 | 2 |
| Speichertiefe | 70 Mpts | 220 Mpts | 280 Mpts |
| Signalerfassungsrate | 130.000 wfm/s | 130.000 wfm/s | 130.000 wfm/s |
| Resolution | 8 Bit | 8 Bit | 8 Bit |
| Display | 8 Zoll TFT LCD | 10,1 Zoll TFT LCD | 8 Zoll TFT LCD |
| Abtastrate | 1 GSa/s | 1 GSa/s | 2 GSa/s |
| Drehencoder | X | X | ✓ |
| Interner Speicher | 8 GB | 32 GB | 8 GB |
| Schnittstellen | Wi-Fi, USB 2.0 Host, USB Type-C, HDMI | USB 3.0/2.0 Host & Device, Ethernet/LAN, Wifi, Trigger Output, Grounding | USB 2.0 Host & Device, Ethernet/LAN, Wifi |
| Sicherheit | CAT I 300 Veff (1-MΩ-Input) | CAT I 300 Veff (1-MΩ-Input) | CAT I 300 Veff (1-MΩ-Input) |
| Triggermodi | Edge, Pulse, Logic, Time Out, Dwart PW, Slope, N Edge und Video. | Edge, Pulse, Logic, Time Out, Dwart PW, Slope, N Edge und Video. | Edge, Pulse, Logic, Time Out, Dwart PW, Slope, N Edge und Video. |
| Bus-Dekodierung | UART, I²C, SPI, CAN, LIN | 1553B, 429 (Inkludiert) | UART, I²C, SPI, CAN, LIN | 1553B, 429 (Inkludiert) | UART, I²C, SPI, CAN, LIN | 1553B, 429 (Inkludiert) |
| Batterie | 8000 mAh Lithium-Ionen-Akku | 7500 mAh Lithium-Ionen-Akku | 7500 mAh Lithium-Ionen-Akku |
