Beschreibung
Die USB-PD-Protokolldekodierungssoftware bietet Protokolldekodierung gemäß der USB-PD-Spezifikation. Die PGY-USB PD Protocol Decode Software läuft im Tektronix Oszilloskop und liefert auf Knopfdruck Messungen zur Protokolldekodierung. So können sie schnell prüfen, ob die USB-PD-Spezifikation eingehalten wird, und sind flexibel bei der Fehlersuche. Darüber hinaus können sie den Command und Response von USB PD dekodieren, um die Kommunikation zu debuggen. PGY-USB PD nutzt die Vorteile der digitalen Kanäle von MSO und ermöglicht die Dekodierung der USB-PD-Datenleitungen.
Features USB Power Delivery Software
- PD-Protokoll (CC-Signal) Analyse mit Oszilloskop-Live-Kanaldaten oder gespeicherten PD-Signalen
- Anzeige der dekodierten Daten im PD-Frame-Format
- Dekodierung der Bitwerte der einzelnen Pakete
- Detailansicht zeigt jedes Paket im Detail an
- Einfaches Korrelieren von PD (CC)-Protokollinformationen mit dem Vbus-Status
- Einfaches Korrelieren von CC-Leitungsinformationen mit dem USB/Displayport-Verkehr
- Zeitstempel für jedes Paket
- Unterstützung für die Dekodierung von Daten mit langer Dauer zur Erfassung einer größeren Anzahl von PD-Protokolltransaktionen
- Suchfunktionen zum Auffinden von Protokollereignissen
- Dokumentation durch Exportieren von Daten im CSV- und TXT-Dateiformat
- Erstellung von Berichten

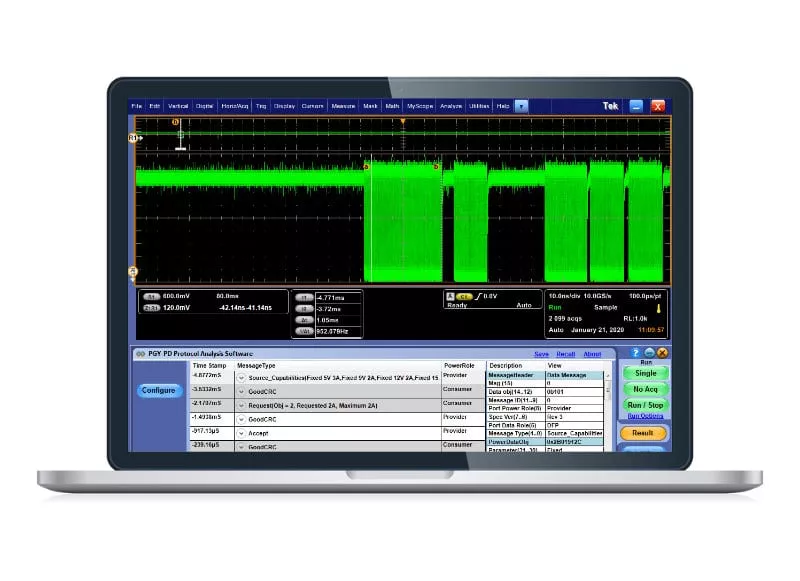

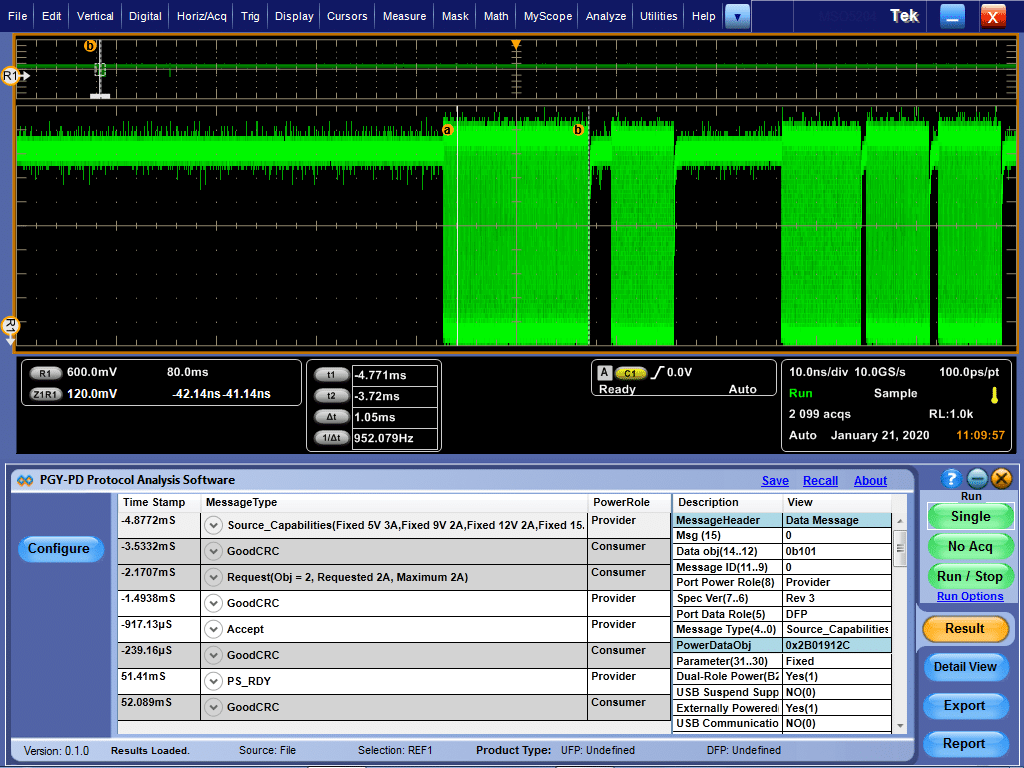

Software Ansicht
Die PGY-RFFE-Software läuft auf Tektronix-Oszilloskopen wie den Oszilloskopen der Serien DPO/MSO5000, DPO7000 und DPO/DSA/MSO70000.

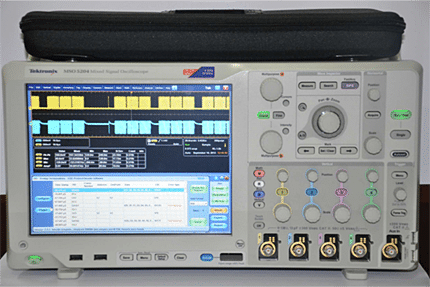

Einfacher PD-Protokolltestaufbau und Debugging:
Die in Tektronix-Oszilloskopen installierte PGY-PD-Software kann durch Klicken auf das PGY-PD-Symbol im Desktop-Ordner des Oszilloskops gestartet werden. Jetzt kann der Benutzer gleichzeitig das Oszilloskop und die PGY-PD-Software anzeigen und steuern. Der Benutzer kann PD im Einzelerfassungsmodus, im Wiederholungsmodus und im No Acq-Modus analysieren. Im No-Acq-Modus analysiert die PD-Software das bereits erfasste PD-Signal, das sich im Erfassungsspeicher des Oszilloskops befindet.
Unterstützte Tektronix Oszilloskope
- DPO 70000
- MSO 70000
- DSA 70000
