Beschreibung
Die Software zur elektrischen Validierung und Protokolldekodierung des I2C Protokolls bietet elektrische Messungen zur Prüfung der Konformität und Protokolldekodierung gemäß der I2C-Spezifikation. Die PGY-I2C Electrical Validation and Protocol Decode Software läuft auf dem Tektronix Oszilloskop und bietet elektrische Messungen und Protokolldekodierung auf Knopfdruck. Auf diese Weise können Sie schnell überprüfen, ob die I2C-Spezifikation eingehalten wird, und sind gleichzeitig flexibel bei der Fehlersuche. Darüber hinaus kann man den I2C Command und Response dekodieren, um die Kommunikation zu debuggen. PGY-I2C nutzt die Vorteile der digitalen Kanäle des Oszilloskops und ermöglicht die Dekodierung der I2C-Datenleitung.
Features I2C Protokoll Software
- Automatisierte elektrische Messungen gemäß Rev I June 2007 I2C Bus-Spezifikationsdokumentation.
- Unterstützt elektrische Messungen für Standard, schnell, schnell plus und Hochgeschwindigkeit mit Grenzwertvergleich
- Dekodiert Standard-, schnelle, schnelle Plus- und Hochgeschwindigkeits-I2C-Signale für ein einfaches Verständnis des Protokolls zwischen Master- und Slave-Komponente.
- Verknüpft den Protokollinhalt mit dem elektrischen Signal im Oszilloskop, um die elektrischen Eigenschaften des Protokolls leichter zu verstehen.
- Überlagert die Protokolldaten der analogen Wellenform in einem Busdiagrammfenster.
- Zoomt den ausgewählten I2C-Paketinhalt in die Decodiertabelle in der Busdiagrammanzeige, um die elektrischen Eigenschaften des I2C-Rahmens einfach zu analysieren.
- Inhalt des Farbcode-Protokolls für eine einfache Analyse.
- Suchfunktionen zum Auffinden eindeutiger Ereignisse in Tausenden von Protokolldaten.
- Möglichkeit zum Anzeigen von Protokolldecodierungsdaten in den Formaten hexadezimal, dezimal, binär, oktal und ASCII.
- Möglichkeit zum Speichern der I2C-Protokolldaten im CSV- und TXT-Format.
- Dienstprogrammfunktionen wie Zoomen, Rückgängigmachen und Anpassen des Bildschirms für einfaches Debuggen und Korrelieren der Protokolldaten mit der Wellenform.
- Berichterstellung im HTML-Format.
- Unterstützt die Dateiformate wfm und isf für die Offline-Analyse.

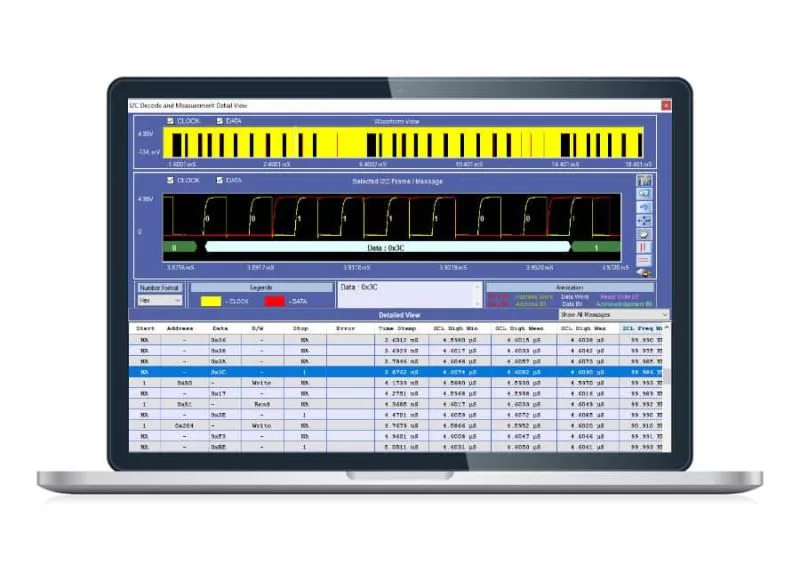

Detailansicht der I2C Dekodierung und Messung im Oszilloskop
Nahtlose Integration mit Tektronix-Oszilloskopen
Die PGY-I2C Software läuft innerhalb der Tektronix Oszilloskope und führt die elektrischen Messungen durch, dekodiert die Protokolle und zeigt die dekodierten Daten in einem Busdiagramm und einer Tabelle an und verknüpft die dekodierten Daten mit dem elektrischen Signal im Busdiagramm. Der auf dem I2C-Protokoll basierende Trigger kann mit den integrierten I2C-Triggerfunktionen der Tektronix Oszilloskopen eingerichtet werden.
Unterstützte Tektronix Oszilloskope
- DPO5000
- DPO7000
- DPO/MSO/DSA 70000
- MSO5
- MSO6
Technische Daten
Eigenschaften | PGY-I2C Software |
---|---|
Elektrische Messungen |
|
Bus Speed | Standard, Fast, Fast plus und High speed |
Protokoll Dekodierung | Hexadezimal, Oktal, Binär, Dezimal, ASCII |
Finden/Suchen | Daten und Adresse |
Waveform Fenster | Überlagerung der Protokolldekodierungsdaten auf der Wellenform |
Generierung von Berichten | Anpassbarer Bericht im HTML-Format |
Export der Daten | CSV- und TXT-Format |
