Prodigy Tektronix Oszilloskop QSPI Elektrische Validierung und Protokolldekodierungssoftware
Beschreibung

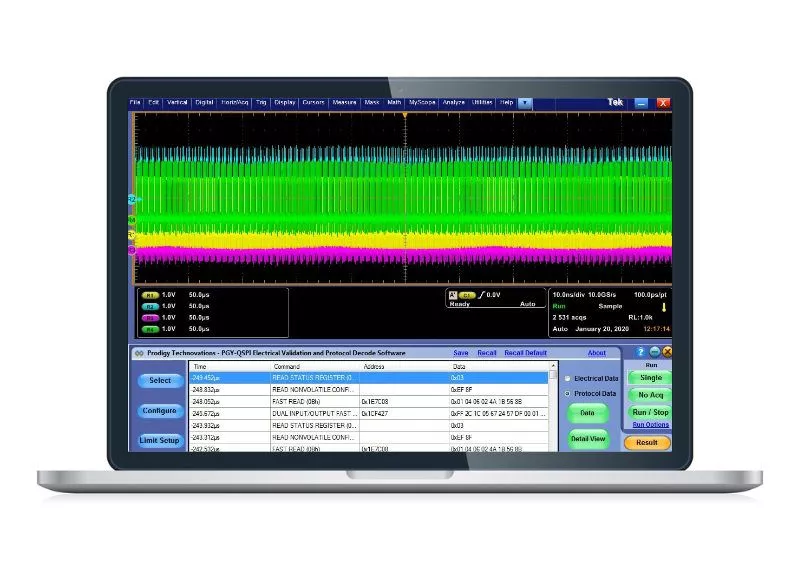

Die Software zur elektrischen Validierung und Protokolldekodierung von QSPI bietet Konformitätsprüfungen für elektrische Messungen und Protokolldekodierung gemäß der QSPI-Spezifikation. Die PGY-QSPI-Software zur elektrischen Validierung und Protokolldekodierung läuft im Tektronix-Oszilloskop und bietet elektrische Messungen und Protokolldekodierung auf Knopfdruck. Dies ermöglicht Ingenieuren eine schnelle Überprüfung der QSPI-Konformität und Flexibilität bei der Fehlersuche. Darüber hinaus kann der Ingenieur den Befehl und die Antwort von QSPI dekodieren, um die Kommunikation zu debuggen. PGY-QSPI nutzt die Vorteile der digitalen Kanäle von MSO und bietet die Dekodierung von QSPI-Datenleitungen.
Features QSPI Software
- Einfache und doppelte Übertragungsrate (STR/DTR)
- Unterstützt elektrische Messungen und Konformitätsprüfungen für Ext SPI, Dual SPI und Quad SPI
- Unterstützt Triggerung bei Befehlsindex und bei fallender S#-Flanke
- Unterstützt analoge und digitale Kanäle von Tektronix MSO
- Automatisierte elektrische Messungen mit einem anpassbaren Referenzpegel des elektrischen QSPI-Signals
- Anpassbare Einstellung der Messgrenze für die Pass/Fail-Validierung des elektrischen Signals, um Messungen zu ermöglichen
- Möglichkeit zur Speicherung der QSPI-Protokolldaten und der elektrischen Daten im CSV- und txt-Format
- Erstellung von Berichten
- Unterstützt Offline-Analyse
Konfigurationspanel
Die Konfigurationsanzeige hilft bei der Auswahl der Signalquelle, z. B. Kanäle, Wfm-Dateien und CSV-Dateien (digital). Analoge oder digitale Live-Kanäle des Oszilloskops können für die Analyse des Signals verwendet werden. Die Software dekodiert die Daten und zeigt sowohl die Protokolldaten als auch die elektrischen Messungen wie unten dargestellt an. Die Offline-Analyse erfolgt anhand der gespeicherten .wfm-Dateien (Daten der analogen Kanäle) oder anhand von CSV-Dateien (Daten der digitalen Kanäle).
Limit-Setup-Panel
Die Registerkarte "Limit Setup" hilft bei der Einrichtung der Grenzwerte und Referenzpegel für jede ausgewählte Messung. Zur Charakterisierung und Validierung von QSPI-Signalen bietet die PGY-QSPI-Software ein grafisches Messreferenzpegel-Setup zur Einstellung des Messreferenzpegels von QSPI-Signalen.
Elektrische Messungen
Die PGY-QSPI-Software bietet eine umfangreiche Liste von elektrischen Messungen (DTR wird nicht unterstützt):
- Taktfrequenz für alle Befehle außer dem Lesen
- Taktfrequenz für Lesebefehle
- Uhrzeit High Time
- Takt-Tief-Zeit
- Anstiegszeit der Uhr
- Taktabfallzeit
- S# aktiv Setup-Zeit (relativ zum Takt)
- S# nicht aktiv Haltezeit (relativ zum Takt)
- Daten in Setup-Zeit
- Daten in Haltezeit
- S# aktive Haltezeit (relativ zum Takt)
- S# nicht aktive Einrichtungszeit (relativ zur Uhr)
- S# deselect Zeit nach einem READ Befehl
- S# Abwahlzeit nach einem Nicht-READ-Befehl
- Ausgangssperrzeit
- Takt LOW bis Ausgang gültig unter 30pF
- Takt LOW bis Ausgang gültig unter 10pF
- Haltezeit am Ausgang (Takt LOW)
- Ausgangs-Haltezeit (Takt HIGH)
- Einschaltzeit des HOLD-Befehls (relativ zum Takt)
- HOLD-Befehl-Haltezeit (relativ zum Takt)
- HOLD-Befehl-Einstellzeit (relativ zum Takt)
- Haltezeit des HOLD-Befehls (relativ zum Takt)
- HOLD-Befehl zur Ausgabe von Low-Z
- HOLD-Befehl für den Ausgang High-Z
- Schreibschutz-Setup-Zeit
- Schreibschutz-Haltezeit
- Erweitertes VPPH HIGH zu S# LOW für erweitertes und duales E/A-Seitenprogramm
Protokoll-Dekodierung
PGY-QSPI dekodiert die QSPI-Signale gleichzeitig mit den elektrischen Messungen. Die Software bietet die Flexibilität, dekodierte Befehle, Adressen und zugehörige Daten anzuzeigen.
Unterstützte Tektronix Oszilloskope
- DPO 70000
- MSO 70000
- DSA 70000
