Siglent Softwareoption SDS5000HD-SENT

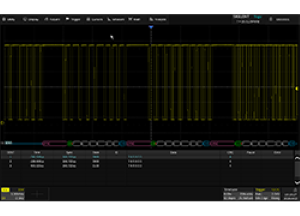

Die Softwareoption SDS5000HD-SENT ermöglicht die Dekodierung und Analyse des automobilen SENT-Protokolls auf kompatiblen SDS5000X HD-Oszilloskopen. Neben der Anzeige von Telegrammen in einem lesbaren Format bietet die Option Hardware-Triggerfunktionen für schnelle und langsame Kanäle sowie für definierbare Fehlerereignisse. Die integrierte Erkennung von Synchronisations- und CRC-Fehlern sowie von Timing-Abweichungen vereinfacht die Überprüfung von Sensoranschlüssen. Anwender können Parameter wie Taktperiode, Toleranzen, CRC-Format und Nachrichtenstruktur an verschiedene Herstellerimplementierungen anpassen. Zu den praktischen Anwendungen gehören die Prüfung und Fehleranalyse von Drehzahl-, Druck- oder Temperatursensoren in Motorsteuergeräten, die Entwicklung von Prüfständen und die Abnahmeprüfung in der Serienproduktion. Die Kombination aus analoger Wellenformanzeige und synchronisierten Dekodierungsdaten beschleunigt die Fehlersuche und korreliert Fehlerquellen direkt. Die Option ist als Lizenz freigeschaltet und kann in bestehende SDS5000X HD-Systeme integriert werden. Sie ergänzt die Plattformoptionen für serielle Decoder und Mixed-Signal-Erweiterungen und eignet sich sowohl für Labor- als auch für Produktionsumgebungen.
