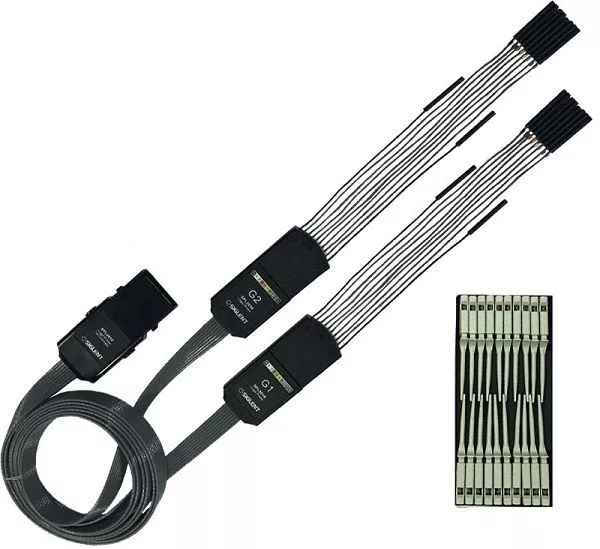

Das SPL2016 Logic Probe ist ein Hardware-Kit mit 16 Kanälen
Beschreibung
Das SPL2016 ist Logic Probe Hardware-Kit für die Oszilloskope der Serie SDS6000L, SDS5000X, SDS2000X HD und SDS2000 Plus. Für das Oszilloskop ist der Lizenzaktivierungsschlüssel 16LA der jeweiligen Serie erforderlich, um die MSO-Option verwenden zu können.
Technische Daten
Spezifikationen | SPL2016 |
---|---|
Kanäle | 16 |
Eingangsimpedanz | 100 KΩ||8 pF |
Max. Eingangsspannung | ±50 V peak |
Schwellenwert-Gruppierungen | Pod 2: D15-D8 Pod 1: D7-D0 |
Auswahl der Schwellenwerte | TTL (1.5 V), COMS (2.5 V), 3.3 V_LVCOMS (1.65 V), 2.5 V_LVCOS (1.25 V) |
Benutzerdefinierter Schwellenwertbereich | ±3 V in 10 mv steps |
Schwellenwert-Genauigkeit | ±(3%*Threshold+200 mv) |
Eingangsdynamikbereich | ±20 V |
Min. Eingangsspannungsschwankung | 800 mVpp |
Max. Eingangsfrequenz | Probe: 150 MHz Line: 50 MHz |
Min. Erkennbare Impulsbreite | 3.3 ns |
Kanalverschiebung | ±(1 digitales Abtastintervall) |
