Beschreibung
Bei dem SSU5181A handelt es sich um einen mechanischen SPDT-Schalter mit einem Port, sowie einer SMA-HF-Buchse. Der Frequnzbereich liegt zwischen DC-18 GHz.
Features
- Maximale Frequenz: 18 GHz/ 26,5 GHz/ 50 GHz
- 1 bis 4 SPDT-Schalter oder 1 bis 2 SP6T-Schalterkonfigurationen
- SCPI steuerbar über VISA und EasySSU-Software
- USB-Konnektivität
- Größe: B×H×T=153×62,4×137,5 mm
- HF-Anschluss: SMA-Buchse oder 2,4-mm-Buchse
- SPDT ist ein einpoliger Dual-Throw-Schalter, bei dem ein gemeinsamer Anschluss auf einen der beiden nummerierten Anschlüsse geschaltet wird.
- SP6T ist ein einpoliger 6-Wege-Schalter, bei dem ein gemeinsamer Anschluss auf einen der 6 nummerierten Anschlüsse geschaltet wird.
Hardwaredetails
Die SSU5000A Serie verfügt über ein kompaktes Design, hervorragende HF-Eigenschaften, geringe Einfügungsdämpfung, hervorragende Impedanzanpassung und außergewöhnlich kurze Schaltzeit. Sie ist mit einem Frequenzbereich von bis zu 50 GHz erhältlich. Es enthält 1–4 unabhängige einpolige mechanische Umschalter mit SMA- oder 2,4-mm-Anschlüssen oder einpolige mechanische Schalter mit sechs Umschaltern. Diese Serie ist für Multi-Port-Testanforderungen von Mikrowellen- und Millimeterwellensysteme.Design und Messung

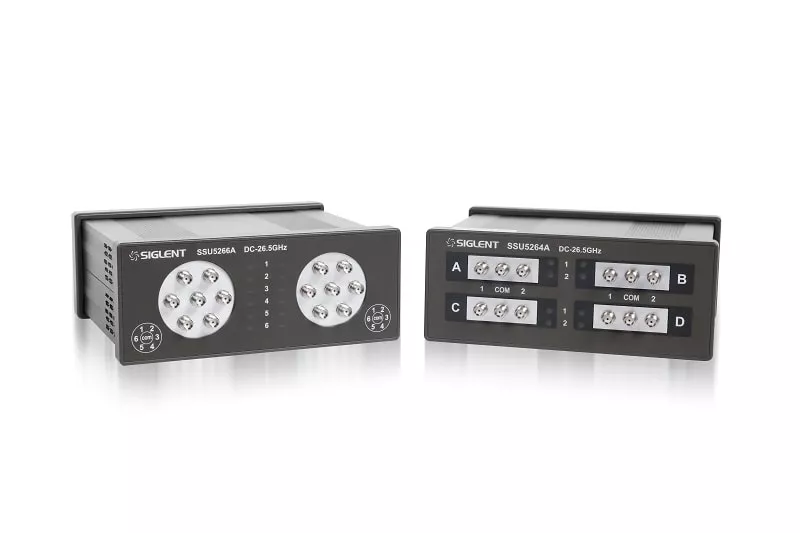

Um die Multi-Port-Testanforderungen von Mikrowellen- und Millimeterwellensystemen zu erfüllen, hat SIGLENT mechanische Schalter der SSU5000A-Serie mit einem Frequenzbereich von bis zu 50 GHz eingeführt. Der SSU5000A verfügt über ein kompaktes Design, hervorragende HF-Eigenschaften, geringe Einfügungsdämpfung, hervorragende Impedanzanpassung und außergewöhnlich kurze Schaltzeit. Es enthält 1–4 unabhängige einpolige mechanische Umschalter mit SMA- oder 2,4-mm-Anschlüssen oder einpolige mechanische Schalter mit sechs Umschaltern.
Technische Daten
Modellvergleich | Frequenzbereich | Anzahl der Schalter | Schaltertyp | HF-Anschluss |
---|---|---|---|---|
SSU5181A | Gleichstrom - 18 GHz | 1 | SPDT | SMA-Buchse |
SSU5182A | Gleichstrom - 18 GHz | 2 | SPDT | SMA-Buchse |
SSU5183A | Gleichstrom - 18 GHz | 3 | SPDT | SMA-Buchse |
SSU5184A | Gleichstrom - 18 GHz | 4 | SPDT | SMA-Buchse |
SSU5261A | Gleichstrom - 26,5 GHz | 1 | SPDT | SMA-Buchse |
SSU5262A | Gleichstrom - 26,5 GHz | 2 | SPDT | SMA-Buchse |
SSU5263A | Gleichstrom - 26,5 GHz | 3 | SPDT | SMA-Buchse |
SSU5264A | Gleichstrom - 26,5 GHz | 4 | SPDT | SMA-Buchse |
SSU5265A | Gleichstrom - 26,5 GHz | 1 | SP6T | SMA-Buchse |
SSU5266A | Gleichstrom - 26,5 GHz | 2 | SP6T | SMA-Buchse |
SSU5501A | Gleichstrom - 50 GHz | 1 | SPDT | 2,4 mm Buchse |
SSU5502A | Gleichstrom - 50 GHz | 2 | SPDT | 2,4 mm Buchse |
SSU5503A | Gleichstrom - 50 GHz | 3 | SPDT | 2,4 mm Buchse |
SSU5504A | Gleichstrom - 50 GHz | 4 | SPDT | 2,4 mm Buchse |
