Beschreibung

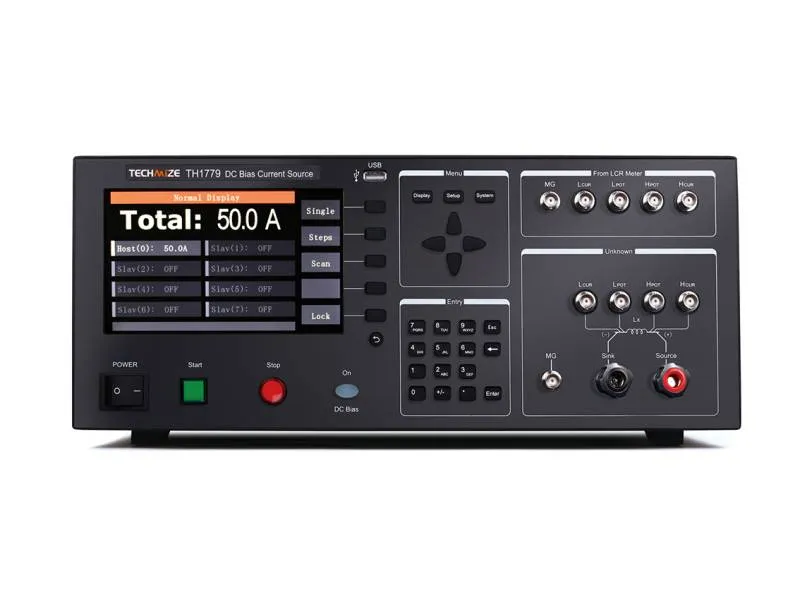

Die Tonghui TH1779 DC Bias Current Source ist eine flexible Konstantstromquelle, die Ströme von 0–50 A bereitstellt und im Master-/Slave-Betrieb bis zu 400 A über acht parallel geschaltete Einheiten unterstützt. Mit einem weiten Frequenzbereich von 1 Hz bis 2 MHz, präzisem Strom-Stepping und einer intuitiven grafischen Bedienoberfläche für Deutsch und Englisch eignet sich die TH1779 ideal für anspruchsvolle Anwendungen in Forschung, Entwicklung und Qualitätssicherung. Die robuste Einheit im 19″-Gehäuse bietet SCPI-Fernsteuerbarkeit, vielfältige Steuer- und Überwachungsmodi sowie nahtlose Integration in bestehende Prüfsysteme.Features
- Einzelner Konstantstrom-Ausgang 0–50 A, Master- oder Slave-Modus
- Parallelschaltung von bis zu 8 Einheiten für maximal 400 A
- Master/Slave-Steuerung für modulare Erweiterbarkeit
- Feinstufiges Current-Stepping mit 0,1 A Auflösung
- Frequenzgang 1 Hz–2 MHz
- Zwei Output-Modi: Dauerstrom und stufenweises Scannen
- Grafische Bedienoberfläche mit Deutsch/Englisch
- Zwei SCPI-Befehlsmodi und fünf Steuerungsmodi
- Direktsteuerung über TH2836/38/39/40/48-Serie möglich
Anwendungen
- DC-Kennlinienanalyse von Induktoren und Reaktoren
- Sättigungsverhalten von Ferrit- und Eisenkernen
- DC-Charakterisierung anderer magnetischer Materialien
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Strombereich | 0,1–50 A |
| Stromauflösung | 0,1 A |
| Frequenzbereich | 1 Hz–2 MHz |
| Stromanstiegs-/-abfallzeit | 1–20 A/s, frei einstellbar |
| Min. Scan-Schritt | 0,01 A |
| Max. Ausgangsspannung | 16 V |
| Max. zulässiger DC-Widerstand | Rmax = Vmax/I |
| Max. zulässige Induktivität | Lmax = Vmax/(di/dt) |
| Start/Stopp-Steuerung | Physische Tasten, Bus, Fußschalter |
| Dauermessdauer | Bis 30 Min bei Volllast |
| Selbsttest & Funktion | Fehlerselbsttest; Slave-Schaltung; Echtzeitbetrieb; SCPI |
| Schnittstellen | RS232, SlaveLink |
| Betriebstemperatur | 0 °C bis 55 °C |
| Luftfeuchtigkeit | < 90 % RH |
| Netzanschluss | AC 220 V/110 V ± 10 %, 50/60 Hz ± 5 % |
| Leistungsaufnahme | Standby ≤ 100 VA; Volllast 1,5 kVA |
| Abmessungen (B×H×T) | 430 × 177 × 585 mm |
| Gewicht | 26,5 kg |
