Der TH2523A Batterietester kann einen Spannungsbereich von 100uV-350V messen bei 0,1% Genauigkeit.
Staffelpreise auf Anfrage!
1.519,00 € Netto
1.807,61 € inkl. MwSt.
Lieferland
Kundengruppe
Währung
Lieferzeit: 1 Woche
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- 2 Jahre Garantie
Beschreibung

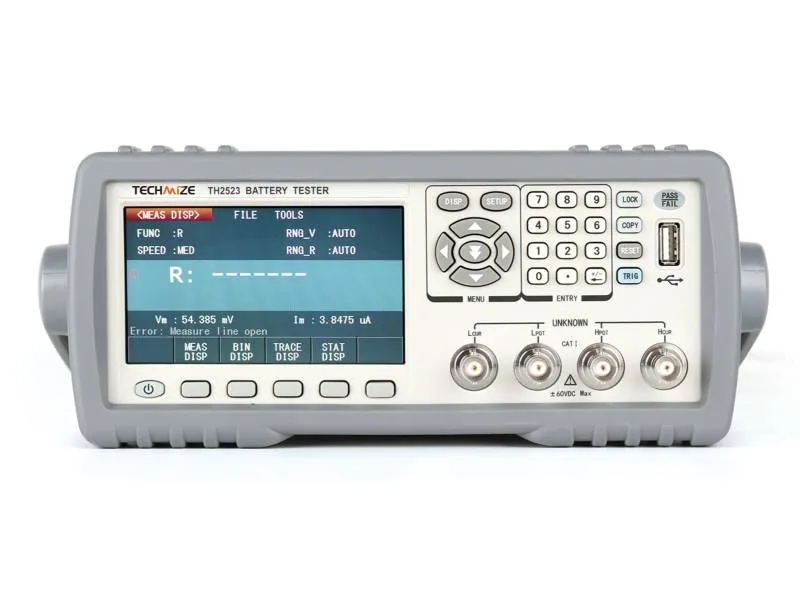

Die TH2523-Serie umfasst hochpräzise Batterietester mit AC/DC-Impedanzmessung bei 1 kHz und einer einstellbaren Konstantstromquelle bis 100 mA. Sie wurde für schnelle und zuverlässige Tests von Knopfzellen bis hin zu Hochvoltbatterien entwickelt und überzeugt durch ihr 4,3-Zoll-Farb-LCD, die intuitive Bedienung und vielfältige Schnittstellen für den PC-Anschluss und automatisierte Testsysteme.Merkmale
- Mehrere Testfunktionen: 4-Leiter-Messung, Kontaktprüfung, Abweichungsdifferenz (REL) und Referenzbetrieb
- Batterietester-spezifisch: Grundgenauigkeit der Impedanz 0,1 %, Grundgenauigkeit der Spannung 0,1 % (TH2523A) bzw. 0,05 % (TH2523)
- Minimale Impedanzauflösung 1 µΩ, Spannungsauflösung 100 µV
- Maximale Messgeschwindigkeit bis zu 50 Messungen/s (FAST)
- 1 kHz Wechselstrom-Konstantstromquelle (100 mA/10 mA/1 mA/100 µA/10 µA)
- R, V, L, Z, θ Messung inkl. sekundärer Parameter Q, ESR etc.
- 24-Bit-Farb-LCD 4,3″ (480×272), Direktanzeige und Δ%-Anzeige
- Signalpegelüberwachung (V/I), grafische Auswertung und Scanfunktion
- 10-stufiger Vergleich mit Grenzwerten, Gut/Schlecht-Alarm und Statistiken (z. B. CpK)
- Speicher: Bis zu 100 Konfigurationsdateien, Informationen können auf einem USB-Stick gespeichert werden, automatische Firmware-Updates über USB-Host
- Mehrsprachiges Menü (Chinesisch/Englisch)
- Fußschalter-Auslösefunktion, Bedienschnittstelle für automatisierte Systeme
- Kommunikationsschnittstellen: RS232, USB-Gerät, USB-Host, GPIB (optional) für PC-Fernsteuerung
Anwendungen
- Schnelltest von Knopfzellen und Akkus
- Tests für Akkus von Mobiltelefonen, Haushaltsgeräten, Elektrofahrzeugen und E-Bikes
- Hochvoltbatterietests (bis zu 300 V mit TH2523A)
- Frühe Batterieforschung und -entwicklung (F&E)
- Kontaktwiderstandsmessung für Bauteile
- Bewertung der Degradation und Lebensdauer von Batterien
- Online-UPS-Tests
- ESR-Messung von Superkondensatoren
- Allgemeine Komponenten-ACR-Tests (z. B. Sensoren, Kondensatoren, Widerstände)
Technische Daten
| Modell |  TH2523 | TH2523A |
|---|---|---|
| Anzeige | 4,3″ TFT-Farb-LCD, 480×272 Pixel | 4,3″ TFT-Farb-LCD, 480×272 Pixel |
| Bildschirmauflösung (Angezeigte Ziffern) | R/V: langsam 5-stellig (max. 35000), schnell 4-stellig (max. 3500) | R/V: langsam 5-stellig (max. 35000), schnell 4-stellig (max. 3500) |
| Parameter | R, V, RV, Z-θ°, Z-θr, LQ, LR, RX, RQ | R, V, RV, Z-θ°, Z-θr, LQ, LR, RX, RQ |
| Grundlegende Genauigkeit | R: 0,1 %, V: 0,05 % | R: 0,1 %, V: 0,05 % |
| Testsignal | 1 kHz ±0,2 Hz Sinuswelle, Konstantstrom 100 mA/10 mA/1 mA/100 µA/10 µA | 1 kHz ±0,2 Hz Sinuswelle, Konstantstrom 100 mA/10 mA/1 mA/100 µA/10 µA |
| Messbereich R/Z/X | 1 µΩ - 3,5 kΩ | 1 µΩ - 3,5 kΩ |
| Messbereich Gleichspannung | 100 µV - 65 V | 100 µV - 350 V |
| Induktivität (L) | 0,2 nH - 1 H | 0,2 nH - 1 H |
| Qualitätsfaktor (Q) | 0,001 - 9999,9 | 0,001 - 9999,9 |
| Phasenwinkel (θ) | -179,99° - 179,99° (-3,1416 - 3,1416 rad) | -179,99° - 179,99° (-3,1416 - 3,1416 rad) |
| Wechselstromwiderstandsbereiche | 30 mΩ / 300 mΩ / 3 Ω / 30 Ω / 300 Ω / 3 kΩ | 30 mΩ / 300 mΩ / 3 Ω / 30 Ω / 300 Ω / 3 kΩ |
| Gleichspannungsbereiche | 6 V / 60 V | 30 V / 300 V |
| Maximale Eingangsspannung | 65 V | 350 V |
| Testgeschwindigkeit | SCHNELL: 50/s, MITTEL: 10/s, LANGSAM 1: 5/s, LANGSAM 2: 3/s | SCHNELL: 50/s, MITTEL: 10/s, LANGSAM 1: 5/s, LANGSAM 2: 3/s |
| Vergleichsgerät | 10 Behälter, Auto/Hold, Auslöser intern/extern/manuell/Bus | 10 Behälter, Auto/Hold, Auslöser intern/extern/manuell/Bus |
| Betriebsfunktionen | Leitungskontaktprüfung; Prüfling-I/V-Überwachung; REL; Kurzschluss „0“; Mittelwert 1–255; Verzögerung; Grafische Analyse und Scan; USB-Speicher (bis zu 100 Gruppen); Statistik bis zu 30.000 Werte | Leitungskontaktprüfung; Prüfling-I/V-Überwachung; REL; Kurzschluss „0“; Mittelwert 1–255; Verzögerung; Grafische Analyse und Scan; USB-Speicher (bis zu 100 Gruppen); Statistik bis zu 30.000 Werte |
| Schnittstellen | Handler, RS232, USB-Gerät, USB-Host, GPIB (optional) | Handler, RS232, USB-Gerät, USB-Host, GPIB (optional) |
| Umfeld | 0 °C – 40 °C, ≤ 90 % relative Luftfeuchtigkeit | 0 °C – 40 °C, ≤ 90 % relative Luftfeuchtigkeit |
| Netzanschluss | 100–120 V / 198–242 V Wechselstrom, 47–63 Hz, max. 15 VA | 100–120 V / 198–242 V Wechselstrom, 47–63 Hz, max. 15 VA |
| Abmessungen (B×H×T) | 215×87×335 mm (Gerät) | 215×87×335 mm (Gerät) |
| Gewicht | ≈ 3,6 kg | ≈ 3,6 kg |
