TH2829CX – Automatisches Transformator-Testsystem, 7″ TFT-LCD, 20 PIN, 20 Hz–1 MHz, 5 mVrms–2 Vrms, DC-Bias ±10 V/100 mA, 75 Messungen/s, optionale LCR-Funktion.
3.789,00 €*
Staffelpreise auf Anfrage!
Lieferzeit: 1-2 Wochen
Weitere Informationen
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
Produktnummer: TH2829CX
Hersteller: Tonghui
Beschreibung

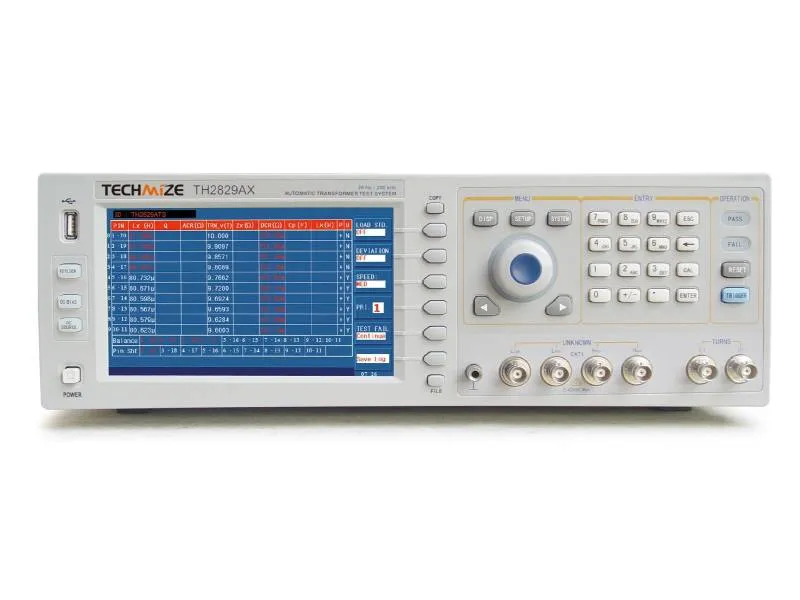

Die Tonghui TH2829X Serie ist ein hochpräzises Automatisches Transformator-Testsystem mit integriertem LCR-Modul, das sowohl Einzel- als auch Mehrkanal-Scans ermöglicht. Ausgestattet mit einem 7″ TFT-LCD (800×480), DC-Bias-Quelle (0–±10 V/0–±100 mA) und hoher Messgeschwindigkeit von bis zu 75 Mal/s, deckt sie einen weiten Frequenzbereich bis 1 MHz ab und ist dank Linux-OS, Bar-Code-Funktion, Pass/Fail-Komparator und statistischer Analyse ideal für Fertigung und F&E.Features
- 7″ TFT-LCD mit 800 × 480 Pixeln
- Frequenzbereich bis 1 MHz, Auflösung 0,5 mHz
- Signalpegel 5 mV–2 Vrms (optionale 2 Vrms–10 Vrms)
- DC-Bias-Spannungsquelle 0–±10 V/0–±100 mA, optionale Stromquelle 0–±1 A/±2 A
- Messgeschwindigkeit bis 75 Mal/s (≈ 13 ms/90 ms/370 ms)
- Dioden-Forward/Reverse-Test (0–9,9999 V / 0–99,999 mA)
- Komparator mit 10 Bin, Pass/Fail-Anzeige & Dateizählfunktion
- Statistische Analyse (Cpk, Cp, Ck) & Bar-Code-Leser für Setup-Dateien
- Online-Upgrade über USB HOST oder RS232, LAN-Netzwerkfähigkeit
- Rückwärtskompatibilität zu TH2818X/TH2819X Setup-Dateien
Anwendungen
- Scanning-Tests von Schalt- und Netztransformatoren mit umfassender Charakterisierung
- Multi-Channel-Tests passiver Bauelemente (L, R, C)
- DCR-Scans und Kontaktwiderstandsmessungen in Löt- und Baugruppen
- Pass/Fail-Sortierung mit Handler-Interface für automatisierte Fertigung
- Impedanz-Netzwerk-Analysen mehrerer Komponenten in Serie/Parallel
Technische Daten
| Modell |  TH2829AX | TH2829CX |
|---|---|---|
| Display | 7″ TFT-LCD, 800×480 px | 7″ TFT-LCD, 800×480 px |
| Test-Pins | 20 PIN | 20 PIN |
| Frequenzbereich | 20 Hz – 200 kHz | 20 Hz – 1 MHz |
| LCR-Funktion | Optional | Optional |
| Transformator-Testparameter | Turn Ratio, Turns, Phase, L, C, Lk, Q, ACR, DCR, Balance, Pin Short, Diode, P/N | |
| LCR-Testparameter | |Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Turn-Ratio, Phase, Lk | |
| Basisgenauigkeit | LCRZ 0,05 %; DCR/Turn Ratio 0,1 % | |
| Signalquellen-Impedanz | 10 Ω, 30 Ω, 50 Ω, 100 Ω | |
| Messgeschwindigkeit | 13 ms / 90 ms / 370 ms | |
| AC-Signalpegel | 5 mVrms–2 Vrms (Xfmr), 5 mVrms–10 Vrms (LCR); 50 µArms–100 mArms | |
| DC-Bias-Spannung | 0 – ±10 V; 0 – ±100 mA | |
| DC-Bias-Strom | 0 – ±1 A (TH2901); 0 – ±2 A (TH2902) | |
| DC-Konstantstrom | 0 – ±120 mA (Dioden-Test) | |
| Diodentest | 0 – 9,9999 V / 0 – 99,999 mA | |
| Komparator | 10 Bins, Pass/Fail, Dateizählung | |
| Speicher | Intern: 100 Setup; USB: 500 Setup, CSV-Daten, GIF-Bilder | |
| Abmessungen (B×H×T) | 400×132×385 mm | |
| Gewicht | 13 kg | |
