TH2830 LCR-Messgerät mit 100 kHz Testfrequenz und 0,05 % Genauigkeit für Bauteilprüfung, Qualitätskontrolle und Entwicklung.
Staffelpreise auf Anfrage!
899,00 € Netto
1.069,81 € inkl. MwSt.
Lieferland
Kundengruppe
Währung
Lieferzeit: 1-2 Wochen
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- 2 Jahre Garantie
Beschreibung

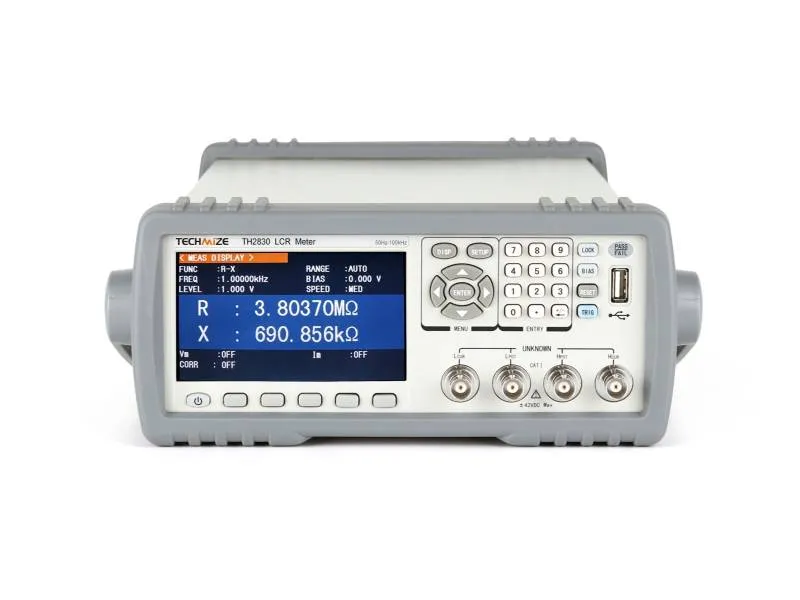

Das kompakte LCR-Meter TH2830 ist ein leistungsstarkes und kostengünstiges Gerät zur präzisen Impedanzmessung und Bauteilcharakterisierung. Mit einem Messfrequenzbereich von 50 Hz bis 100 kHz, einer Grundmessgenauigkeit von 0,05 % und seiner kompakten Tischbauweise eignet es sich ideal für Labore, Forschungs- und Entwicklungsabteilungen, Produktionsumgebungen und die Qualitätskontrolle.Das Gerät ermöglicht umfassende Prüfungen von Kondensatoren, Induktivitäten, Widerständen, Transformatoren, Ferritkernen, piezoelektrischen Bauelementen, Leiterplattenbestückungen, Relais, Schaltern, Kabeln, Batterien und anderen passiven elektronischen Bauteilen. Die sechsstellige Displayauflösung und die hohe Messgeschwindigkeit von bis zu 75 Messungen pro Sekunde erlauben eine präzise und effiziente Analyse der Bauteilparameter.
Merkmale
- Kostengünstig, hohe Leistung, geringe Größe
- 4,3-Zoll-TFT-LCD-Display
- Sanfter Leistungsschalter
- Wählbare Bedienungssprache Chinesisch-Englisch
- Maximale Testfrequenz: 100 kHz
- Maximale Leseauflösung: 6 Stellen
- Programmierbarer Signalpegel von 10 mVrms bis 2,0 Vrms
- DCR, programmierbarer Testpegel 50 mV–2 V, Auflösung 10 μΩ
- Ls-Rd / Lp-Rd Funktion (L, Rd Anzeige gleichzeitig) *
- Höchste Testgeschwindigkeit 13 ms/Zeit
- Wählbare 30 Ω/100 Ω Signalquellenimpedanz
- V/I-Überwachung und automatische Pegelanpassungsfunktion
- Eingebauter Komparator, Sortier- und Zählfunktion für 10 Behälter
- Dateispeicherung und Firmware-Update über USB-Stick
- RS232-, RS485-, USB-, HANDLER- und GPIB-Schnittstelle
Konzipiert für Produktion und Qualitätskontrolle
Die integrierte Komparatorfunktion unterstützt die Sortierung in 10 Behältern und macht den TH2830 somit ideal für automatisierte Produktionstests und Qualitätssicherungsprozesse. Mehrere Triggermodi, programmierbare Mittelwertbildung, Verzögerungseinstellungen und Messkorrekturfunktionen gewährleisten zuverlässige und reproduzierbare Ergebnisse sowohl in manuellen als auch in automatisierten Umgebungen.
Konnektivität und Datenmanagement
Das TH2830 verfügt standardmäßig über USB-Host-, USB-Device-, RS232- und HANDLER-Schnittstellen; optional sind RS485- und GPIB-Schnittstellen verfügbar. Geräteeinstellungen, CSV-Messergebnisse und Bildschirmaufnahmen lassen sich zur einfachen Berichterstellung und Analyse direkt über USB speichern.
Anwendungen
- Passive Bauelemente
Auswertung von Impedanzparametern für Kondensatoren, Induktivitäten, Kerne, Widerstände, piezoelektrische Bauelemente, Transformatoren, Chipkomponenten und Netzwerkkomponenten - Andere Komponenten
Impedanzmessung von Leiterplatten, Relais, Schaltern, Kabeln, Batterien usw.
Technische Daten
| Besonderheit | TH2839 | TH2839A |
|---|---|---|
| Messfrequenz | 20 Hz – 10 MHz | 20 Hz – 5 MHz |
| Grundlegende Genauigkeit | ±0,05 % | ±0,05 % |
| Wechselspannungssignal | 5 mV - 2 V rms (≤ 2 MHz) 5 mV - 1 V rms (> 2 MHz) | 5 mV - 2 V rms |
| Wechselstrom | 50 µA - 20 mA rms (≤ 2 MHz) 50 µA - 10 mA rms (> 2 MHz) | 50 µA - 20 mA rms |
| Gleichvorspannung | 0 - ±40 V | 0 - ±40 V |
| Gleichstrom | 0 - ±100 mA | 0 - ±100 mA |
| Externe Gleichstromvorspannung | Bis zu ±120 V (mit TH1778) | Bis zu ±120 V (mit TH1778) |
| Unabhängige Spannungsquelle | -10 V bis +10 V | -10 V bis +10 V |
| Frequenzauflösung | 1 mHz | 1 mHz |
| Messgeschwindigkeit | Schnell: 7,7 ms, Mittel: 120 ms, Langsam: 230 ms | Bis zu 7,7 ms |
| Anzeige | 7″ TFT, 800 × 600 Pixel | 7″ TFT, 800 × 600 Pixel |
| Anzeige-/Sweep-Funktionen | Listensieg (51-801 Punkte), Grafik | Listendurchlauf, Grafiken |
| Erinnerung | Intern: 40 Einstellungen; USB: 500 Einstellungen/Daten/Bilder | Intern: 40 Einstellungen; USB: 500 Einstellungen/Daten/Bilder |
| Brückentechnologie | 4-Leiter-Messung (automatischer Abgleich) | 4-Leiter-Messung (automatischer Abgleich) |
| Schnittstellen | USB-Host, USB-Gerät, LAN, Handler, RS-232C, optionaler GPIB | USB-Host, USB-Gerät, LAN, Handler, RS-232C, optionaler GPIB |
| Kompatibilität | SCPI, Keysight E4980A/E4980AL, HP4284A | SCPI, Keysight E4980A/E4980AL, HP4284A |
| Aufwärmzeit | 60 Minuten | 60 Minuten |
| Netzspannung | 100-120 V / 198-242 V, 47-63 Hz | 100-120 V / 198-242 V, 47-63 Hz |
| Stromverbrauch | ca. 80 VA | ca. 80 VA |
| Abmessungen (BxHxT) | 400 × 132 × 425 mm | 400 × 132 × 425 mm |
| Gewicht ca. | ca. 15 kg | ca. 15 kg |
| Ausgangsimpedanz | 100 Ω | 100 Ω |
