TH2840BX – Tonghui automatisches Transformator-Testsystem mit 48 PIN (erweiterbar auf 288), 10,1″ Touchscreen, 20 Hz–2 MHz, 5 mVrms–20 Vrms, DC Bias ±40 V, 0,01 % Genauigkeit.
5.388,00 €*
Staffelpreise auf Anfrage!
Lieferzeit: 1-2 Wochen
Weitere Informationen
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
Produktnummer: TH2840BX
Hersteller: Tonghui
Beschreibung

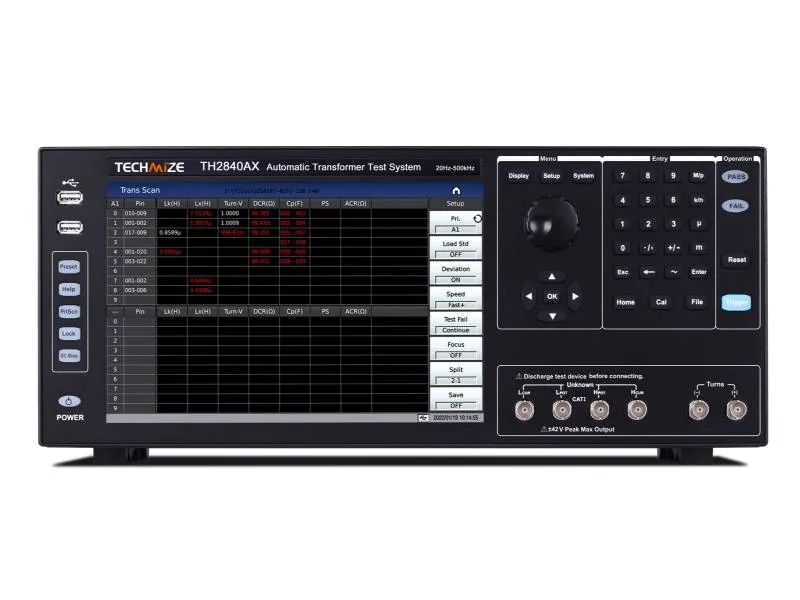

Die Tonghui TH2840X Serie ist ein hochmodernes Automatisches Transformator-Testsystem mit bis zu 0,05 % Basisgenauigkeit, einem weiten Frequenzbereich von 20 Hz bis 2 MHz und AC-Prüfspannungen von 5 mV – 20 V bzw. DC-Bias von ±40 V/±100 mA. Dank des integrierten Linux-Betriebssystems, der optional wählbaren LCR-Funktion und einer 10,1″-Kapazitiven Touchscreen-Oberfläche bietet es im Prüf- und Fertigungsumfeld eine intuitive Bedienung und nahtlose Automatisierung.Features
- Die Prüfgeschwindigkeit beträgt bis zu 1800 Mal/s (> 10 kHz), ohne Relaisansprechzeit.
- Prüfpegel bis zu 20 Veff.
- Die Vorspannung ist integriert: ±40 V/±100 mA/2 A.
- Bis zu 288 Prüfstifte (nur TH2840NX).
- Industriefreundliche Benutzeroberfläche: Linux-Basisebene, integrierte Hilfedatei.
- 10,1 Zoll kapazitiver Touchscreen (1280 × 800 Pixel).
- Grafische Pin-Zuordnungsseite für einfache Verdrahtung.
- Lk-Einstellung: Der Streuinduktivitätsstift muss nicht eingegeben werden, was die Bedienung vereinfacht.
- Verbesserte Balance-Scan-Funktion von 5 bis 10 Punkten.
- Bereichsumschaltung über elektronischen Schalter: hohe Geschwindigkeit, lange Lebensdauer, geräuscharm.
- Optionale LCR-Funktion.
- Ca. 100 MB Speicherplatz für Einstellungsdateien im Gerät und große Speicherkapazität auf einer USB-Festplatte.
- Host-Computer unterstützt die Konvertierung früherer Dateiformate, um die Kompatibilität zu gewährleisten.
Anwendungen
- Schalttransformator-Scantest, umfassende Kennlinienanalyse.
- Netzwerktransformator-Scantest, umfassende Kennlinienanalyse.
- Mehrkanal-Scantest diskreter passiver Komponenten (L, R, C).
- Mehrkanal-Scantest des Kontaktwiderstands des Relais-Ansteuerleitungspakets.
- Mehrkanal-Scantest des Gleichstromwiderstands (DCR).
- Umfassende Testanalyse mehrerer passiver Komponenten im Impedanznetzwerk.
Technische Daten
| Modell |  TH2840AX | TH2840BX | TH2840NX |
|---|---|---|---|
| Display | 10,1″ kapazitiver Touchscreen, 16:9, 1280×800 | 10,1″ kapazitiver Touchscreen, 16:9, 1280×800 | 10,1″ kapazitiver Touchscreen, 16:9, 1280×800 |
| Test-Pins | 20 PIN | 48 PIN (erweiterbar auf 288 PIN) | 48 PIN (erweiterbar auf 288 PIN) |
| Frequenzbereich | 20 Hz–500 kHz | 20 Hz–2 MHz | 20 Hz–500 kHz |
| Frequenzgenauigkeit | 0,01 % | 0,01 % | 0,01 % |
| AC-Prüfspannung | 5 mVrms–20 Vrms | 5 mVrms–20 Vrms | 5 mVrms–20 Vrms |
| DC-Bias-Spannung | ±40 V/±100 mA/2 A | ±40 V/±100 mA/2 A | ±40 V/±100 mA/2 A |
| Abmessungen (B × H × T) | 430 × 177 × 265 mm | 430 × 177 × 265 mm | 430 × 177 × 405 mm |
| Gewicht | 11 kg | 11 kg | 17 kg |
