192-Pin-Variante mit EMARK-Chip-Lese-/Schreibprüfung und 5 A-Spannungsfallquelle, für intelligente Kabeltests zusätzlich.
Staffelpreise auf Anfrage!
3.300,00 € Netto
3.927,00 € inkl. MwSt.
Lieferland
Kundengruppe
Währung
Lieferzeit: 1-2 Wochen
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- 2 Jahre Garantie
Beschreibung

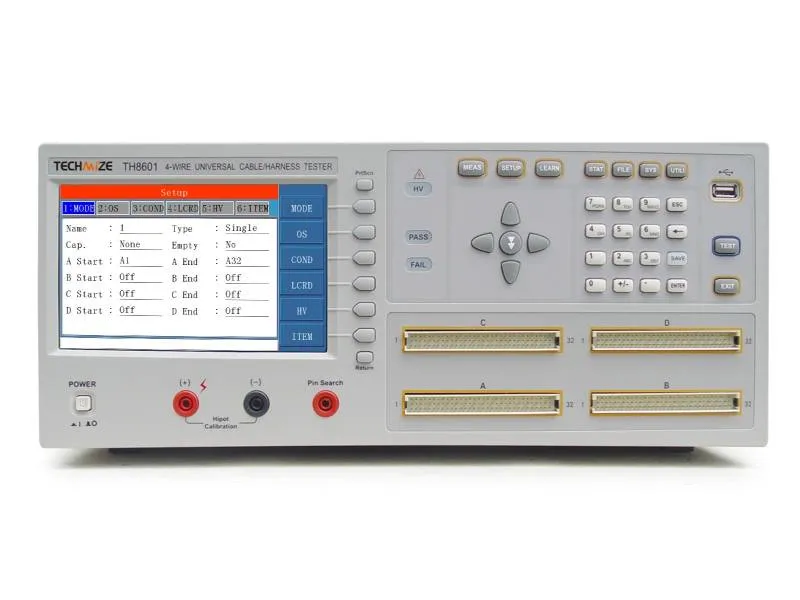

Die TH8601/TH8602/TH8603-Serie sind modular erweiterbare Kabel- und Kabelbaumtester mit 7″ TFT-LCD-Bedienoberfläche, umfassenden Durchgangs-, Kurzschluss-, Isolations- und Bauteilprüfungen sowie Hochspannungsfunktionen und Automationsschnittstellen. Unterschiedliche Modelle bieten verschiedene Kontaktposition-Kapazitäten und Zusatzfunktionen für flexible Prüfstände in Fertigung, Automotive und Elektronik.Features
- 7″ TFT-LCD TrueColor (800×480) mit chinesischer/englischer GUI und Touch-/Tastaturbedienung
- Interne/externe Vierdrahtmessung für präzise Durchgangs- und Widerstandstests
- Durchgangs-, Kurzschluss- und Sofort-Kurzschluss-/Unterbrechungstest mit automatischer Punkt-Suche
- Hochspannungsprüfungen AC/DC mit Arkuserkennung und patentierter Hoch-/Niederspannungstrennung für Isolation >100 GΩ
- Bauteiltests (Widerstand, Kapazität, Diode, Polung, Spannungsfall) mittels Vierleitertechnik und paralleler Spannungs-/Stromabtastung
- Typ-C- und I²C-/EMARK-Chip-Tests (je nach Modell) zur Prüfung moderner Datenkabel
- Programmierbare Signalquellen: AC (50 Hz–300 kHz), DC (0–5 V), DC-Konstantstrom (1–20 mA), HV-Quelle AC/DC (bis 750–1500 V)
- Hochspannungstests mit vier Modi: „Paarweise“, „Dichotomie“, „Automatisch“ und „Erdungstest“
- Automations-Schnittstellen: RS232, USB Host/Device, LAN, GPIB/RS485 (option), HANDLER mit programmierbaren Ausgängen
- Datei-Handling & Firmware-Upgrade per USB-Stick
- Selbsttest und Online-Diagnose zur schnellen Instandhaltung
- Hohe Testgeschwindigkeit: z. B. 10 ms für 128 Punkte (TH8601), 4 ms bei TH8602 Instant Break, 20 ms bei 512 Punkten TH8603
Anwendungen
- Automotive-Elektronik: ECU- und Batteriekabel, Kabelbäume, Sensor-/Displaykabel, Audio-/Video-Verbindungen
- Elektronikfertigung: Flachband-, Netzwerk-, USB/HDMI/VGA-, IDE/SATA-Kabel, Steckverbinder, Multi-Core-Sockets
- Kommunikation/IT: Netzwerkkabel, Mobiltelefon-/Laptop-Kabel, Type-C-/USB-Datenleitungen
- Bauteilprüfung: Passive Komponenten (Kondensator, Induktivität, Widerstand, Diode, Polung, Spannungsfall)
- Sicherheits- und Isolationsprüfungen: AC/DC-Isolationswiderstand und Hipot-Tests für Kabel und Materialien bis >100 GΩ
- Automatisierte Prüfstände: Pass/Fail-Auswertung, Sequenztests, Handler-Integration, PC-Steuerung via SCPI/Modbus
Technische Daten
| Modellvergleich | Test-Pin-Positionen | Wire Type | Conductance/Transient Conduct | Open/Short Circuit | Diode Test | Capacitance Test | DCR | AC Withstand Voltage | AC Withstand Current | DC Withstand Voltage | DC Withstand Current | Insulation Voltage | Insulation Resistance |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 TH8601 | 128 Pin | Four-Wire Two-Wire | 10 mΩ–950 Ω | 1 kΩ–50 kΩ | 0–10 V | 10 pF–1 mF | 10 mΩ–1 MΩ | 1000 V | 5 mA | 1500 V | 5 mA | 1500 V | 1 GΩ |
TH8601A | 64 Pin | Four-Wire Two-Wire | 10 mΩ–950 Ω | 1 kΩ–50 kΩ | 0–10 V | 10 pF–1 mF | 10 mΩ–1 MΩ | 1000 V | 5 mA | 1500 V | 5 mA | 1500 V | 1 GΩ |
TH8602-1 | 64 Pin | Four-Wire Two-Wire | 1 mΩ–50 Ω | 1 kΩ–50 kΩ | 0–10 V | 10 pF–1 mF | 10 mΩ–1 MΩ | 1000 V | 5 mA | 1500 V | 5 mA | 1500 V | 1 GΩ |
TH8602-2 | 128 Pin | Four-Wire Two-Wire | 1 mΩ–50 Ω | 1 kΩ–50 kΩ | 0–10 V | 10 pF–1 mF | 10 mΩ–1 MΩ | 1000 V | 5 mA | 1500 V | 5 mA | 1500 V | 1 GΩ |
TH8602-3 | 192 Pin | Four-Wire Two-Wire | 1 mΩ–50 Ω | 1 kΩ–50 kΩ | 0–10 V | 10 pF–1 mF | 10 mΩ–1 MΩ | 1000 V | 5 mA | 1500 V | 5 mA | 1500 V | 1 GΩ |
TH8602-4 | 256 Pin | Four-Wire Two-Wire | 1 mΩ–50 Ω | 1 kΩ–50 kΩ | 0–10 V | 10 pF–1 mF | 10 mΩ–1 MΩ | 1000 V | 5 mA | 1500 V | 5 mA | 1500 V | 1 GΩ |
TH8602-B | 64 Pin | Four-Wire Two-Wire | 1 mΩ–50 Ω | 1 kΩ–50 kΩ | 0–10 V | 10 pF–1 mF | 10 mΩ–1 MΩ | 1000 V | 5 mA | 1500 V | 5 mA | 1500 V | 1 GΩ |
TH8602-C | 192 Pin | Four-Wire Two-Wire | 1 mΩ–50 Ω | 1 kΩ–50 kΩ | 0–10 V | 10 pF–1 mF | 10 mΩ–1 MΩ | 1000 V | 5 mA | 1500 V | 5 mA | 1500 V | 1 GΩ |
TH8603-4 | 512/256 Pin | Two-Wire/Four-Wire | 100 mΩ–950 Ω | 1 kΩ–50 kΩ | 0–10 V | 1 nF–1 mF | 10 mΩ–1 MΩ | 750 V | 5 mA | 1000 V | 1 mA | 1000 V | 1 GΩ |
