Kompakter Kabeltester mit 64-Pin-Positionen, 7″ Touchdisplay, True-Wire-Messung, Hochspannungs- und Bauteiltests, optimiert für kleinere Prüfaufbauten.
Staffelpreise auf Anfrage!
4.239,00 € Netto
5.044,41 € inkl. MwSt.
Lieferland
Kundengruppe
Währung
Lieferzeit: 1-2 Wochen
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- 2 Jahre Garantie
Beschreibung

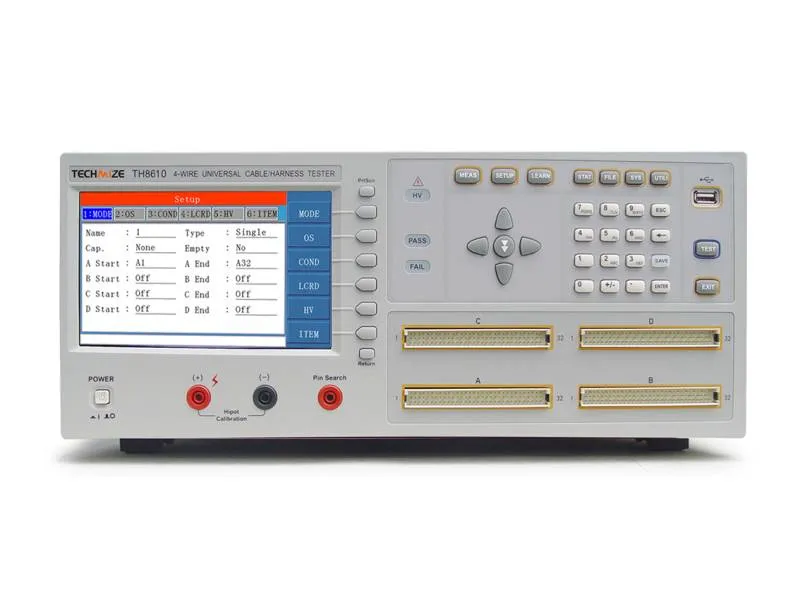

Die TH8610-Serie sind fortschrittliche Kabel-/Kabelbaumtester mit 7″ TFT-LCD-Bedienoberfläche, vielseitigen Mess- und Testfunktionen (Durchgang, Kurzschluss, Isolationswiderstand, Hochspannungstests mit Lichtbogen-Erkennung) sowie automatisierten Such- und Sequenzfunktionen. Sie sind in zwei Varianten erhältlich: TH8610 mit 128-Pin-Prüfpositionen und TH8610A mit 64-Pin-Prüfpositionen, optimiert für unterschiedliche Prüfaufbauten und -anforderungen.Features
- 7″ True-Color TFT-LCD (800×480) mit chinesischer/englischer GUI und Touch-/Tastaturbedienung
- Unterstützung interner und externer Vierdrahtmessung für präzise Leitfähigkeits- und Kontaktprüfungen
- Testfunktionen: Durchgang, Kurzschluss, Sofort-Kurzschluss, Sofort-Unterbrechung, Sofort-Durchgang sowie Broken-/Short-Ende-Kontrolle
- Single-/Double-Side-Test und automatische Punkt-Suchfunktion für effiziente Messabläufe
- Mitstandsspannungstest mit Lichtbogen-Erkennung und patentierter Hoch-/Niederspannungstrennung (Isolation bis >100 GΩ)
- Vier Hochspannungstestmodi (Paarweise, Dichotomie, Automatischer Test, Erdungstest) für flexible Prüfstrategien
- Bauteiltest (Widerstände, Kondensatoren, Dioden etc.) mittels paralleler Spannungs- und Stromabtastung für schnelle Datenerfassung
- Unterstützung moderner Kabeltypen (z. B. USB Type-C) mit integrierten Testprogrammen und Online-Fehlerdiagnose
- Umfangreiche Schnittstellen: RS232, HANDLER, RS485, GPIB, USB Host/Device für PC-Steuerung und Automationsintegration
Anwendungen
- Automotive-Elektronik: Prüfung von Batterieanschlüssen, ECU-Verkabelungen, Sensor- und Displaykabeln, Audio-/Video-Verbindungen etc.
- Elektronikindustrie: Kabel, Flachbandkabel, Steckverbinder, Netzkabel, Interface-Kabel (RS232, GPIB, USB)
- Kommunikation/IT: Telefon-, Netzwerkkabel, HDMI/VGA/USB-Datenkabel, HDD-/SSD-Verbindungskabel (IDE/SATA)
- Bauteilprüfung: Passive Komponenten (Kondensatoren, Induktivitäten, Widerstände, Dioden), Prüfung auf Lötstellenqualität und Bauteilintegrität
- Fertigungslinien und Labor: Automatisierte Prüfstände mit Sequenz-, Pass/Fail-Auswertung und Datenerfassung; Forschung & Entwicklung für Kabel- und Bauteilcharakterisierung
Technische Daten
| Modellvergleich | Test-Pin-Positionen | Display | Messarten | Durchgangstest | Kurzschlusstest | Unterbrechungstest | Mitstandsspannung (DC) | Mitstandsspannung (AC) | AC-Signalquelle | Programmierbare DC-Quelle | Programmierbare HV-Quelle | Testgeschwindigkeit Kurzschluss | Kapazitätsmessung | DC-Widerstand | Durchgangswiderstand | Kurzschlusstestbereich | Isolationswiderstand | DC-Leckstrom | AC-Leckstrom | Abmessungen & Gewicht |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 TH8610 | 128 Pin | 7″ TFT LCD True Color, 800×480 | Interne/externe Vierdrahtmessung | ja | ja (inkl. Sofort-Kurzschluss) | ja (Sofort-Unterbrechung) | 50–1500 V DC, Accuracy 5 %±1 Wort | 50–1000 V AC, Accuracy 5 %±1 Wort | 50 Hz–300 kHz, Accuracy 0,02 %, Range 1 Vrms ±10 % | 5 V max, Accuracy 10 %±1 Wort; 1–20 mA/100 mA/1 A, Accuracy 5 %±1 Wort | DC 50–1500 V; AC 50–1000 V | 10 ms (128 Punkte) | 10 pF–1000 μF, Accuracy 10 %±1 Wort | 1 kΩ–1 MΩ, Accuracy 2 %±1 Wort | 1 μΩ–1 kΩ, Accuracy 2 %±1 Wort | 1 kΩ–50 kΩ, 0–10 V, Accuracy 10 %±1 Wort | 1 MΩ–100 MΩ (5 %±5 Wort); 100 MΩ–5 GΩ (10 %±5 Wort) | 1 μA–5 mA, Accuracy 5 %±2 Wort | 10 μA–5 mA, Accuracy 10 %±5 Wort | 425×177×355 mm; ≈ 7,5 kg |
TH8610A | 64 Pin | 7″ TFT LCD True Color, 800×480 | Interne/externe Vierdrahtmessung | ja | ja (inkl. Sofort-Kurzschluss) | ja (Sofort-Unterbrechung) | 50–1500 V DC, Accuracy 5 %±1 Wort | 50–1000 V AC, Accuracy 5 %±1 Wort | 50 Hz–300 kHz, Accuracy 0,02 %, Range 1 Vrms ±10 % | 5 V max, Accuracy 10 %±1 Wort; 1–20 mA/100 mA/1 A, Accuracy 5 %±1 Wort | DC 50–1500 V; AC 50–1000 V | 10 ms (64 Punkte) | 10 pF–1000 μF, Accuracy 10 %±1 Wort | 1 kΩ–1 MΩ, Accuracy 2 %±1 Wort | 1 μΩ–1 kΩ, Accuracy 2 %±1 Wort | 1 kΩ–50 kΩ, 0–10 V, Accuracy 10 %±1 Wort | 1 MΩ–100 MΩ (5 %±5 Wort); 100 MΩ–5 GΩ (10 %±5 Wort) | 1 μA–5 mA, Accuracy 5 %±2 Wort | 10 μA–5 mA, Accuracy 10 %±5 Wort | 425×177×355 mm; ≈ 7,5 kg |
