- Dieses Produkt wurde vom Hersteller abgekündigt
Beschreibung

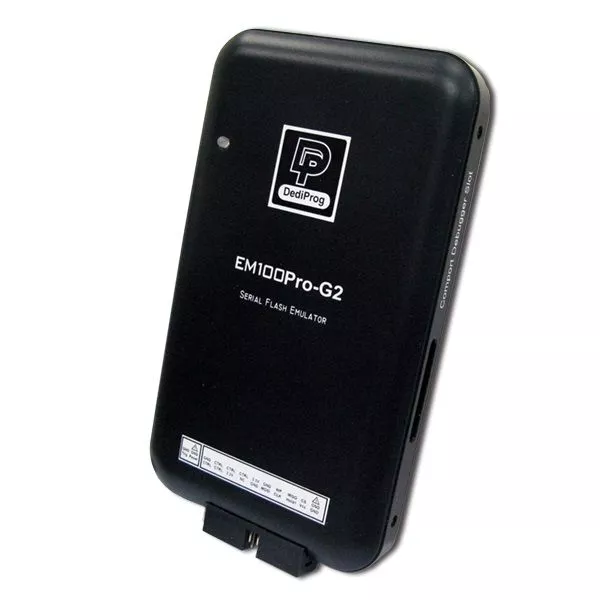

EM100Pro-G2 ist ein DediProg SPI NOR Flash-Emulator mit integriertem Hochgeschwindigkeits-DRAM-Speicher, der die besten Code-Aktualisierungsleistungen bietet. Dieses fortschrittliche Tool wurde in enger Zusammenarbeit mit den SPI NOR Flash-Lieferanten entwickelt, um das Verhalten aller auf dem Markt befindlichen SPI NOR Flashs und auch der nächsten Generation von SPI NOR Flashs zu emulieren.
Es bietet Ingenieuren ein flexibles Entwicklungs- und Testwerkzeug für jedes Embedded-Projekt, das ein externes SPI NOR Flash verwendet. Es ermöglicht schnelle In-Circuit-Firmware-Testzyklen während der Entwicklung.
Der EM100Pro-G2 steigert die Produktivität durch das Herunterladen von Firmware-Code oder Daten in den Emulator in wenigen Sekunden bei einer Dichte von bis zu 2 GB. Darüber hinaus bietet er die Funktion "SPI BUS Analyzer", die alle SPI-Befehle und Daten auf dem SPI-Bus sammelt, um den Debugging-Prozess zu unterstützen.
Es beschleunigt Ihre Firmware-Entwicklung und -Tests, da Sie nicht jedes Mal, wenn Sie eine Code-Änderung testen, das SPI-Flash entfernen, neu programmieren und neu installieren müssen.
Wenn Sie den Zyklus "Programmieren/Einfügen/Booten/Entfernen/Löschen" beenden möchten, dann ist dies das richtige Tool für Sie.
Hardware Features
- Emulation aller marktüblichen SPI NOR Flash mit einem Klick
- Unterstützt bis zu 2Gbit SPI NOR Flash Emulation
- Unterstützt Single IO, Dual IO, und Quad IO
- QuadIO unterstützt SPI CLK bis zu 50MHz (AC-Schaltnetzteil ist erforderlich)
- Automatisches Umschalten von 3,3V oder 1,8V entsprechend der IC-Spannungsspezifikationen
- Eingebauter 512MB Puffer, der die Speicherung einer größeren Anzahl von SPI Trace Logs unterstützt.
- Zweifarbige LED-Statusanzeige
- Unterstützt 4-Byte-Adressmodus-Option
- Bietet die Möglichkeit, CS1 oder CS2 zu verwenden
- Zusätzliche Debugging-Funktion: SPI-Bus-Trace und HyperTerminal
- Aktualisierung des Codes in weniger als 3 Sekunden
- Stromversorgung über USB und handtellergroß
- Unterstützung von Windows 2003 und höher & Unterstützung von 32-Bit- und 64-Bit-Betriebssystemen
Entwicklerfunktionen
- Minuten werden Sekunden bei der Aktualisierung des SPI-NOR-Flash-Codes
- Debuggen Sie Ihre Anwendung effizient über den verfügbaren SPI-Bus mit unserem SPI Trace, SPI Trigger, SPI Hyper Terminal für Debug-Meldungen
- Entwickeln Sie Ihren eigenen Anwendungs-Debugger über unser bidirektionales SPI-Hyper-Terminal und steuern Sie die Anwendung von Ihrem Host-PC aus
- EM100Pro-G2 kann über einen speziellen Adapter ISP-ADP-Intel-C (Option) mit einem Intel-Motherboard verbunden werden.
Hardware Details
Der EM100Pro-G2 hat zwei 2,54mm Steckverbinder:
- 2x2 für die Reset- und Triggersignale
- 2x10 für die Emulationssignale
EM100Pro-G2 ist mit einer ISP-Stiftleiste ausgestattet und kann über verschiedene Kabel/Adapter direkt an die Leiterplatte angeschlossen werden. Die Pinbelegung der EM100Pro-G2 2x10 Stiftleiste entnehmen Sie bitte der Tabelle 1.
DediProg bietet auch das EM100Pro-G2 ISP Kabel an, das verwendet wird, um das EM100Pro-G2 Programmiergerät mit der 2X5 2.54mm ISP Stiftleiste auf der Platine zu verbinden, siehe Tabelle 2 für das EM100Pro-G2 ISP Kabel 2x5 Pinbelegung.
| ISP Header Pin Out (2x10) | |||
|---|---|---|---|
| 1 | NC | CS2 | 2 |
| 3 | CS1 | Vcc | 4 |
| 5 | MISO/DQ1 | Hold/DQ3 | 6 |
| 7 | Wp/DQ2 | CLK | 8 |
| 9 | GND | MOSI/DQ0 | 10 |
| 11 | 3.3V | NC | 12 |
| 13 | CTRL | NC | 14 |
| 15 | CTRL | 3.3V | 16 |
| 17 | CTRL | CTRL | 18 |
| 19 | GND | CTRL | 20 |
| EM100Pro-G2 ISP Header Pin Out (2x2) | |||
|---|---|---|---|
| 1 | GND | Reset | 2 |
| 3 | GND | Trig | 4 |
| ISP Cable Connector Pin Out (2x5) | |||
|---|---|---|---|
| 1 | NC | CS2 | 2 |
| 3 | CS1 | Vcc | 4 |
| 5 | MISO/DQ1 | Hold/DQ3 | 6 |
| 7 | Wp/DQ2 | CLK | 8 |
| 9 | GND | MOSI/DQ0 | 10 |
Softwarefunktionen
SPI Flash Emulation Interface
Der EM100Pro/G2 emuliert den seriellen SPI-Flash-Speicher des zu entwickelnden Systems, wodurch ein sehr schneller Download des Anwendercodes direkt auf den Emulator.
SPI Bus Trace Interface
SPI Trace ermöglicht die Analyse der detaillierten Kommunikation zwischen dem Host-Controller und dem EM100Pro/G2 zu analysieren, während das System vom EM100Pro/G2 oder vom On-Board-Chip gebootet On-Board-Chip.
SPI Hyper Terminal Interface
Das SPI-Hyperterminal-Fenster zeigt virtuelle Nachrichten an, die von der Anwendungssteuerung Controller über den SPI-Bus kommen.
Technische Daten
| Modell |  EM100Pro-G2 |
|---|---|
| Interner Speicher | DDR DRAM |
| Puffergröße für SPI Trace | 512MB |
| Emulationskapazität | Bis zu 2Gbit |
| Gleichzeitige IC Emulation | Ein IC nur mit CS1 oder CS2 |
| Quad IO Unterstützung | Bis zu 50MHz |
| 1.8V / 3.3V FW | Automatische Auswahl nach IC |
| SPI-Bus-Aktivitätsanzeige | Zweifarbige LED-Anzeige |
