995,00 €*
Auf Lager, Lieferzeit: 1 -2 Tage
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
Beschreibung

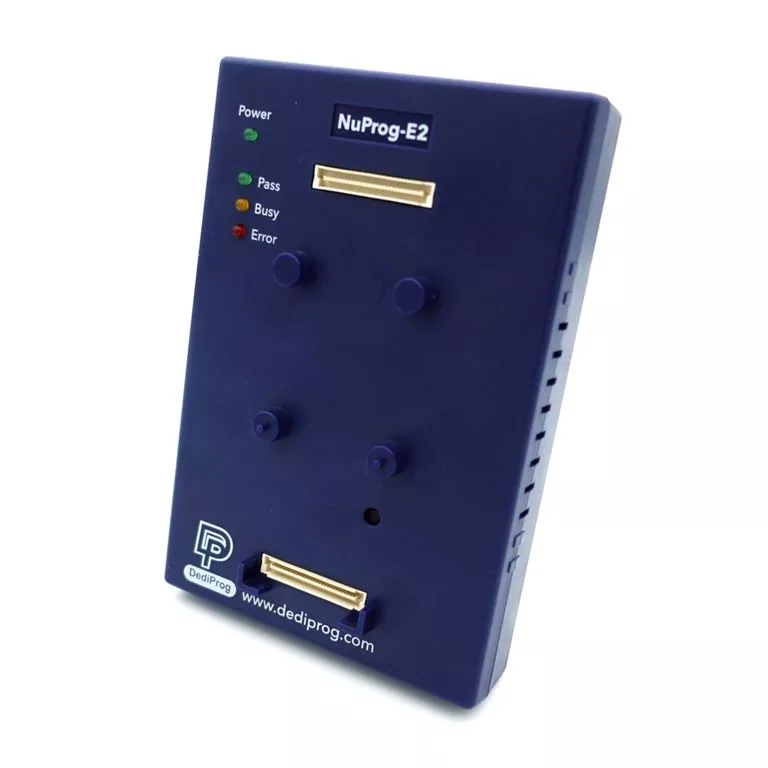

NuProg-E2 ist ein universeller Engineering-Programmierer. Der Programmierer unterstützt weitgehend die meisten IC-Typen auf dem Markt, darunter UFS, eMMC, MCU, CPLD, FPGA, SPI NOR, SPI NAND, Parallel NOR, Parallel NAND und EEPROM usw.. Darüber hinaus unterstützt der Programmierer auch verschiedene Arten von IC-Paketen: CSP, BGA, QFN, QFP, SOP, TSOP, SSOP, PLCC, DIP usw. Die entworfene FPGA-Kernelarchitektur bietet Ultrahochgeschwindigkeits-Programmierleistung. Das Programmierprojekt und die Sockets sind mit NuProgPlus kompatibel. Zusammen mit dem integrierten SuperSpeed® USB 3.0 für die Hochgeschwindigkeitskommunikation ist es ein effizientes Tool, mit dem Sie sich auf die Anwendungsanalyse und Produktentwicklung konzentrieren können.
Hardware Features
- Eingebauter Hochgeschwindigkeitsprozessor für eine hohe Programmiergeschwindigkeit.
- Unterstützt UFS/UMCP und eMMC/eMCP Programmierung
- UFS-Teil (v2.0/v2.1/v3.0/v3.1)
- Unterstützung der Einstellung von Deskriptoren, Attributen und Flags
- Unterstützung von LUN-Konfiguration und Voreinstellung
- eMMC-Teil
- Unterstützt User Area, Boot1/2 Partition und Extend CSD
- Unterstützt RPMB, GPP1~4, und Enhanced mode
- Unterstützt USB 2.0 und USB 3.0 (mit Stromadapter)
- Unterstützt verschiedene Speicher-ICs
- UFS, eMMC, MCU, SPI NOR, SPI NAND, Parallel NOR, Parallel NAND, EEPROM, CPLD, FPGA
- Unterstützt alle IC-Gehäuse
- CSP, BGA, QFN, QFP, SOP, TSOP, SSOP, PLCC, DIP, etc.
- Unterstützt verschiedene Dateiformate:
- Binär (bin/rom), Intel Hex (h16/h20/hex), Motorola S19(mhx/mot/s19/srec) und spezifisch für MCU IC.
- Regelmäßige Software-Aktualisierung
- Programmierprojekt und Sockel sind mit NuProgPlus kompatibel.
- Die Sockeladapter für NuProg-E2 und NuProg-E sind nicht kompatibel.
- Unterstützung von Windows 7/8/8.1/10
Softwaremodi
eMMC IC detailierte Konfiguration
Komplexe Einstellungsmöglichkeiten von extCSD/ RPMB
UFS IC Detail Setting
Komplexe Einstellungsmöglichkeiten von Descriptor/ attributes/ flags/ RPMB
Engineering Mode
Engineering-Modus für Ingenieure und Experten, um auf erweiterte Funktionen für Entwicklung, Reparatur & mehr zuzugreifen.
Unterstützte ICs
Technische Daten
| Modellvergleich |  SF100 |  SF600 Plus |  SF600-G2 |  NuProg-E2 |
|---|---|---|---|---|
| Unterstützte IC Typen | SPI NOR Flash | SPI Flash NOR | SPI NOR & SPI NAND und SPI Octal NOR | UFS (Bis zu 180 MB/s) eMMC (Bis zu 100 MB/s) |
| In System Programmierung | ✓ | ✓ | ✓ | X |
| Socket Programmierung | ✓ Mit Bottom Board (Optional) | ✓ Eine Programmierstelle (Site) | ✓ Mit Bottom Board (inkludiert) | ✓ Eine Programmierstelle (Site) |
| Standalone | X | ✓ | ✓ | X |
| Software | SF Software | SF Software | SF Software | Dediware |
| 3rd Party Integration | CLI | CLI | ATE Port, CLI | X |
Dokumentation
Zubehör
Anwendungshinweise
1.) Stellen Sie sicher, dass die Dreiecksmarkierung auf der unteren linken Leiterplatte auf die Dreiecksmarkierung auf den DediProg-Geräten ausgerichtet ist.
Für eine detailliertere Einschubrichtung, laden Sie bitte das Dokument unten herunter
Achtung! Eine falsche Installation des Sockeladapters kann zu Schäden am Gerät und an dem Stecker führen.
2.) Richten Sie die Pin 1 Markierung auf dem Sockel mit dem Pin 1 des ICs aus. Drücken Sie die Oberseite des Sockels nach unten, um den IC einzusetzen.
Prüfen Sie die Verbindung zwischen dem Sockel und dem Gerät visuell. Wenn die Verbindung korrekt ist, ist das Gerät bereit für die Programmierung.
3.) Für die Handhabung des Sockels wird die Verwendung eines Pick-up-Tools empfohlen. Berühren Sie die Platine nicht direkt, da Schmutz und Statik zu Fehlern bei der Programmierung des Geräts führen können.
4.) Bitte entfernen Sie den Adapter nach Beendigung der Arbeit vom Gerät.
Anwendungshinweise
1.) Stellen Sie sicher, dass die Dreiecksmarkierung auf der unteren linken Leiterplatte auf die Dreiecksmarkierung auf den DediProg-Geräten ausgerichtet ist.
Für eine detailliertere Einschubrichtung, laden Sie bitte das Dokument unten herunter
Achtung! Eine falsche Installation des Steckadapter kann zu Schäden am Gerät und an dem Stecker führen.
2.) Richten Sie die Pin 1 Markierung auf dem Sockel mit dem Pin 1 des ICs aus. Drücken Sie die Oberseite des Sockels nach unten, um den IC einzusetzen.
Prüfen Sie die Verbindung zwischen dem Sockel und dem Gerät visuell. Wenn die Verbindung korrekt ist, ist das Gerät bereit für die Programmierung.
3.) Für die Handhabung des Sockels wird die Verwendung eines Pick-up-Tools empfohlen. Berühren Sie die Platine nicht direkt, da Schmutz und Statik zu Fehlern bei der Programmierung des Geräts führen können.
4.) Bitte entfernen Sie den Adapter nach Beendigung der Arbeit vom Gerät.
Anwendungshinweise
1.) Stellen Sie sicher, dass die Dreiecksmarkierung auf der unteren linken Leiterplatte auf die Dreiecksmarkierung auf den DediProg-Geräten ausgerichtet ist.
Für eine detailliertere Einschubrichtung, laden Sie bitte das Dokument unten herunter
Achtung! Eine falsche Installation des Steckadapter kann zu Schäden am Gerät und an dem Stecker führen.
2.) Richten Sie die Pin 1 Markierung auf dem Sockel mit dem Pin 1 des ICs aus. Drücken Sie die Oberseite des Sockels nach unten, um den IC einzusetzen.
Prüfen Sie die Verbindung zwischen dem Sockel und dem Gerät visuell. Wenn die Verbindung korrekt ist, ist das Gerät bereit für die Programmierung.
3.) Für die Handhabung des Sockels wird die Verwendung eines Pick-up-Tools empfohlen. Berühren Sie die Platine nicht direkt, da Schmutz und Statik zu Fehlern bei der Programmierung des Geräts führen können.
4.) Bitte entfernen Sie den Adapter nach Beendigung der Arbeit vom Gerät.
Anwendungshinweise
1.) Stellen Sie sicher, dass die Dreiecksmarkierung auf der unteren linken Leiterplatte auf die Dreiecksmarkierung auf den DediProg-Geräten ausgerichtet ist.
Für eine detailliertere Einschubrichtung, laden Sie bitte das Dokument unten herunter
Achtung! Eine falsche Installation des Steckadapter kann zu Schäden am Gerät und an dem Stecker führen.
2.) Richten Sie die Pin 1 Markierung auf dem Sockel mit dem Pin 1 des ICs aus. Drücken Sie die Oberseite des Sockels nach unten, um den IC einzusetzen.
Prüfen Sie die Verbindung zwischen dem Sockel und dem Gerät visuell. Wenn die Verbindung korrekt ist, ist das Gerät bereit für die Programmierung.
3.) Für die Handhabung des Sockels wird die Verwendung eines Pick-up-Tools empfohlen. Berühren Sie die Platine nicht direkt, da Schmutz und Statik zu Fehlern bei der Programmierung des Geräts führen können.
4.) Bitte entfernen Sie den Adapter nach Beendigung der Arbeit vom Gerät.
