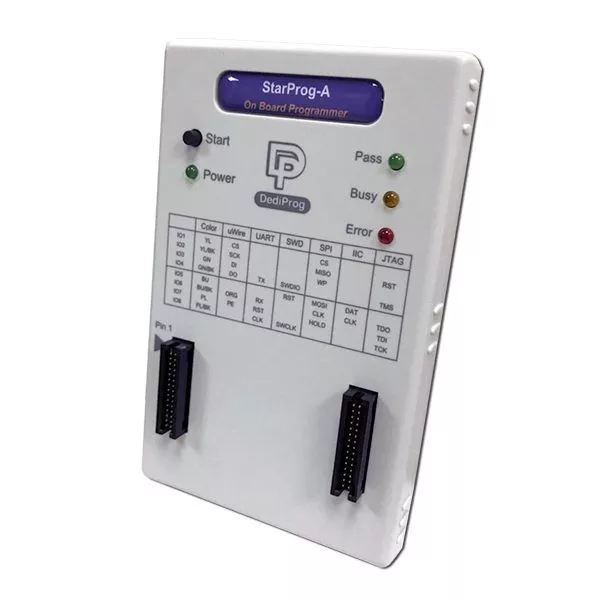

Der StarProg-A von Dediprog unterstützt MCU, CPLD, SPI NOR Flash, SPI NAND Flash und EEPROM On Board Programming (ICP / ISP).
Produkt ist abgekündigt
Nicht mehr verfügbar
Weitere Informationen
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
Produktnummer: StarProg-A
Hersteller: Dediprog
- Dieses Produkt wurde vom Hersteller abgekündigt
Beschreibung
Der StarProg-A von Dediprog unterstützt MCU, CPLD, SPI NOR Flash, SPI NAND Flash und EEPROM On Board Programming (ICP / ISP). Der Programmer ist für die Integration automatisierter Maschinen optimiert und kann problemlos in der Entwicklung und Massenproduktion eingesetzt werden.
Hardware Features
- Optimiert für die Integration in automatisierte Maschinen
- Unterstützt 1,2 V Ultra-Low-Voltage-IC und 1,8 V Low-Voltage-IC
- Unterstützt mehrere Arten von ISP-Protokollen
- SWD, JTAG, SPI, I2C, BDM, UART und SCHWIM...
- Unterstützung verschiedener IC-Familien MCU, CPLD, SPI-NOR-Flash, SPI-NAND-Flash und EEPROM.
- Unterstützt eine Vielzahl von Dateiformaten wie Binär, Intel Hex, Motorola und ROM
- Unterstützt den Stand-Alone-Modus
- Kann ohne Verbindung zu einem Computer im Standalone-Modus programmieren.
- Verfügt über eine Option der Steuerung über die Befehlszeile
- Verfügt über Labview-Treiber und DLL-API (unterstützt Serialisierung und Key Programmierung) für die Neuentwicklung und Integration.
Anwendungen
- Aktualisierung des an das Bord gelöteten seriellen Flash mit oder ohne Stromversorgung im Standalone oder PC GUI Modus
- Prototypen oder Kleinserienfertigung, In-System oder Sockel Programmierung
- Steueranwendung, Controller-Reset und MOSFET-Isolationsstatus
- Integration in Maschinen für eine automatisierte Programmierung
Optimierungen für die Integration
- Möglichkeit des Starten eines einfachen & schnellen Selbsttest.
- Signalverbesserungen ermöglichen deutlich längere Signalkabellängen für eine einfachere Integration.
- Spannungs- und Frequenzsteuerung durch die Software ermöglicht die Stabilisierung des Programmiersignal.
- Der ATE-Port im ISP-Adapter ermöglicht eine Fernsteuerung über Busy/Pass/Error- und Start-Pins.
- Verschiedene Adapter sind verfügbar und programmierbare ICs können online, offline oder eigenständig programmiert werden, um etwaige Produktionsprobleme schnell zu klären und zu beseitigen.
- Unterstützung mehrerer Programmierer zum simultanen Programmieren von ICs (gleiche Datei).
| Pin | Color | uWire | UART | SWD | SPI | IIC | JTAG |
|---|---|---|---|---|---|---|---|
| IO1 | YL | CS | - | - | CS | - | - |
| IO2 | YL/BK | SCK | - | - | MISO | - | RST |
| IO3 | GN | DI | - | - | WP | - | - |
| IO4 | GN/BK | DO | TX | SWDIO | - | - | TMS |
| IO5 | BU | - | - | RST | MOSI | DAT | - |
| IO6 | BU/BK | ORG | RX | - | CLK | CLK | TDO |
| IO7 | PL | PE | RST | - | HOLD | - | TDI |
| IO8 | PL/BK | - | CLK | SWCLK | - | - | TCK |
| Pin header mapping | |||
|---|---|---|---|
| Pin lin1 | Pin number | Pin lin2 | |
| Vpp | 1 | 2 | Vcc |
| Vpp_ref | 3 | 4 | Vcc_ref |
| 3.3V | 5 | 6 | GND |
| IO1 | 7 | 8 | IO2 |
| IO3 | 9 | 10 | IO4 |
| IO5 | 11 | 12 | IO6 |
| IO7 | 13 | 14 | IO8 |
| GPIO1 | 15 | 16 | GPIO2 |
| GPIO3 | 17 | 18 | GPIO4 |
| GND | 19 | 20 | GND |
| ATE Anschluss | |||
|---|---|---|---|
| Pin lin1 | Pin number | Pin lin2 | |
| NC | 1 | 2 | 3.3V |
| Busy | 3 | 4 | GND |
| Pass | 5 | 6 | NC |
| Start | 7 | 8 | NC |
| Fail | 9 | 10 | NC |
Unterstützte ICs
In unserem Auswahlassistenten erhalten Sie einen Einblick welche ICs bereits unterstützt werden.
Technische Daten
| Modellvergleich |  SF100 |  SF600 Plus |  SF700 |  K110 |  StarProg-A |  StarProg-U |  NuProg-E2 |
|---|---|---|---|---|---|---|---|
| Unterstützte IC Typen | SPI NOR Flash | SPI Flash NOR | SPI NOR, SPI NAND und SPI Octa NOr | SPI NOR, SPI NAND, und EEPROM | MCU, CPLD, SPI NOR Flash, SPI NAND Flash, und EEPROM | All IC Types (Ausgenommen UFS) | UFS (Bis zu 180 MB/s) eMMC (Bis zu 100 MB/s) |
| In System Programmierung | ✓ | ✓ | ✓ | ✓ | ✓ | X | X |
| Socket Programmierung | ✓ Mit Bottom Board (Optional) | ✓ Eine Programmierstelle (Site) | ✓ Eine Programmierstelle (Site) | ✓ Eine Programmierstelle (Site) | ✓ Eine Programmierstelle (Site) | ✓ Eine Programmierstelle (Site) | ✓ Eine Programmierstelle (Site) |
| Standalone | X | ✓ | ✓ | ✓ | ✓ | X | X |
| Software | SF Software | SF Software | SF Software | Dediware | Dediware | Dediware | Dediware |
| 3rd Party Integration | CLI | CLI | ATE Port, CLI | ATE Port, CLI | ATE Port, CLI, DLL API (Optional) | CLI | X |
