Beschreibung

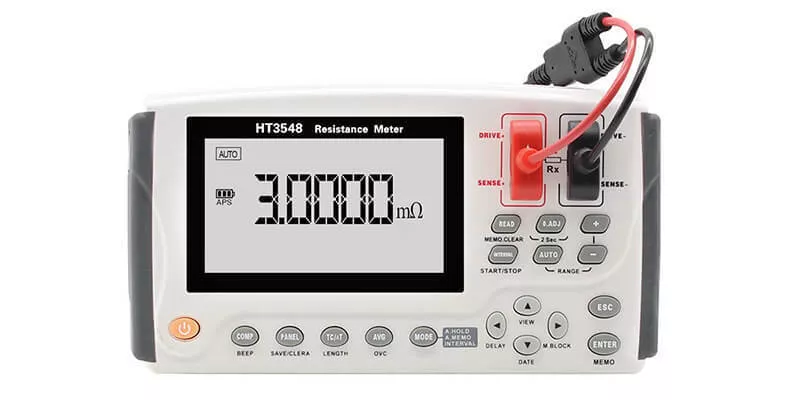

Der Präzisions-DC-Widerstandstester HT3548 ist einer der präzistesten DC-Widerstandstester der Branche. Der HT3548 DC-Widerstandstester besitzt ein 4,3 Zoll großes Display und hat einen Messbereich von 3mΩ bis 3 MΩ. Aufgrund der minimalen Auflösung von 0,1 μΩ sowie einer Messgenauigkeit von 0,02 % eignet sich der Widerstandstester gut für die Inspektion von Umrichtermotoren und andere Anwendungen, die eine hochauflösende Widerstandsmessung erfordern. Ausgestattet mit RS232/RS485/LAN-Schnittstellen und EXT I/O-Port eignen sich die Geräte der HT3544 Widerstandstester Serie für die Durchführung automatischer Tests in Test- oder Produktionslinien.
Features
- Bietet 0,02% Grundgenauigkeit, 0,1μΩ minimale Auflösung, 1A maximaler Prüfstrom
- Mit messbarem Bereich 0.1μΩ~3.3MΩ.
- Die Anti-Interferenz-Messung wird erreicht, indem die vom Port verwendete Sonde geschützt und der Teststrom erhöht wird.
- Anhand der Sortieranzeige (Option) mit lauter Lautstärke kann genau beurteilt werden, ob es am Produktionsstandort qualifiziert ist oder nicht.
- Ausgestattet mit RS232/RS485/LAN-Schnittstellen und EXT I/O-Port eignet sich das Mehrkanal-Widerstandsmessgerät HT3544 besonders zur Unterstützung der ATE-Linie zur Durchführung automatischer Tests.
- Kompakte und tragbare Struktur mit leistungsstarker Funktion
- Einzigartige Messleitungslängenfunktion
- Einzigartiger 300mA Stromtest
- Der Messwert wird automatisch gehalten und gespeichert
- Hat einen stabilen Messwert (Mittelwertfunktion)
- Mit thermoelektrischer Kompensationsfunktion (OVC)
Anwendungsbereiche der HT3544 Serie
Die Geräte der Serie HT3548 haben eine breite Palette von Anwendungsfeldern. Es können verschiedener Widerstände mit hohem, mittlerem und niedrigem Wert, verschiedene Schaltkontaktwiderstände, Anschlusswiderstände, Relaisleitungspakete, Übergangswiderstände, Transformatoren, Induktoren, Motoren, Wicklungswiderstände einer Umlenkspule, Drahtwiderstände und mehr gemessen werden.
Weitere Anwendungsfelder
Kabel
Messung von Kabelwiderständen
Motoren
Messung des Motorwiderstand
Elektronische Bauteile
Messen von Widerständen von elektronischen Bauteilen
Sensoren
Messen von Sensorwiderständen
Technische Daten
Gerätespezifikation | HT3548 |
---|---|
Kanäle | 1 |
Display | 4,3 Zoll TFT-LCD Display |
Messparameter | ESR | Temperatur |
Grundgenauigkeit | 0,1%±10 Messwert (3mΩ,30mΩ,3MΩ); 0,05 % ± 4 Messwerte; 0,02 % ± 2 Messwerte (die anderen Bereiche) |
Messbereich | 3mΩ / 30mΩ / 300mΩ / 3Ω / 30Ω / 300Ω / 3kΩ / 30kΩ / 300kΩ / 3MΩ |
Messgeschwindigkeit | 5 Messungen pro Sekunde |
Maximaler Prüfstrom | DC 1A | Max 5,5 V |
Temperatur | Bereich -10 °C ~60 °C | Genauigkeit ±1 °C |
Interner Speicher | Bis zu 2400 Datensätze |
Korrektur | Kurzschluss-Reset |
Komporator | HIGN/IN/LOW Sortierung, 10 Bin-Out |
Triggermodi | Interner / externer / manueller Trigger |
Interne Datenspeicherung | Unterstützung mit PC-Software und Speicherung im PC |
Signalquelle | AC 1kHz | Prüfstrom: <150mA |
Auflösung | 0,1μΩ |
Weitere Funktionen | Temperaturkorrektur, Netzfrequenzeinstellung |
Schnittstellen | USB, External |
Leistung (max) | 2,5W |
Stromversorgung | Spannung: 100VAC~256VAC | Frequenz: 50Hz~60Hz; |
Abmaße & Gewicht | 208 mm (L) x 120 mm (B) x 52 mm (T) | 0,81 Kg |
