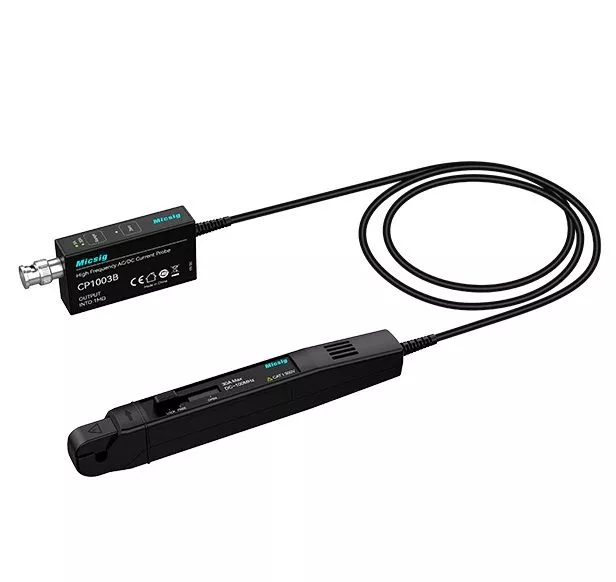

Die Strommessonde CP1003B besitzt einen Strommessbereich von 5A/30A und 100 MHz Bandbreite
Staffelpreise auf Anfrage!
999,00 € Netto
1.188,81 € inkl. MwSt.
Lieferland
Kundengruppe
Währung
Auf Lager, Lieferzeit: 1-2 Tage
Modell
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- 1 Jahr Garantie
- 2,5% Vorkassenrabatt
- Bei Verwendung der Zahlungsart Vorkasse durch Banküberweisung, wird an der Kasse automatisch 2,5% der Einkaufssumme abgezogen.
Versandkostenfrei
Abholung heute in Forstinning b. München möglich
Beschreibung
Diese Sonde verfügt über ein Standard BNC Anschluss und kann an jedes gängige Oszilloskop angeschlossen werden.
Die Micsig CP1003B Strommesssonde besitzt zwei Strommessbereiche 5A/ 30A und besitzt eine Bandbreite von 100 MHz. Darüber hinaus verfügt die Stromsonde über 1% Genauigkeit, einer Überlastanzeige und bietet auch Schwachstrommessungen.
Features
- Entmagnetisierung und automatische Nullpunktsynchronisation abgeschlossen
- Unterstützt manuelle und automatische Nullpunktkalibrierung
- Standard-USB-Adapter für die Stromversorgung
- Überlastungsanzeige mit Blinklicht
- Kalibrierung auf Knopfdruck
- Überlastungsanzeige
Geeignet für...
- Elektronik in Elektrofahrzeugen
- Entwurf von Schaltnetzteilen
- Versuch der Elektroniktechnik
- Entwurf von Halbleitergeräten
- Avionik-Entwurf
- Entwurf von Wechselrichtern/Transformatoren
- Entwurf von elektronischen Vorschaltgeräten
- Entwurf von Industriesteuerungen / Unterhaltungselektronik
- Entwurf von Motorantrieben
- Leistungselektronik und elektrischer Antriebsentwurf
Technische Daten
| Modell |  CP503B | CP1003B |
|---|---|---|
| Bandbreite | 50 MHz | 100 MHz |
| Anstiegszeit | ≤7ns | ≤3,5 ns |
| Stromschnittstelle | Standard-BNC | Standard-BNC |
| Bereich | 6A (2X)/ 30A (10X) | 5A (1X)/ 30A (10X) |
| Ausgabeempfindlichkeit | 1V/2A (6A) 1V/10A (30A) | 1V/1A (5A) 1V/10A (30A) |
| DC-Genauigkeit (typisch) | ±1%±10mA（6A) ±1%±50mA（30A） | ±1%±10mA（6A) ±1%±50mA（30A） |
| Verzögerung | <30 ns (6A) <30 ns (30 A) | <6,5 ns (5A) <8,5 ns (30 A) |
| Eingangsstrombereich | 20mA~6Apk（6A） 50mA~30Apk（30A） | 4mA~6Apk（5A） 30mA~30Apk（30A） |
| Max. Stromeingang | 30 Apk, 60 Apk-pk, 21,21 Arms | 50 Apk, 100 Apk-pk, 30,00 Arms |
| Rauschen | ≤1,4 mA RMS (Bandbreite bei 20 MHz, Bereich 30 A, 10X). | ≤1,4 mA RMS (Bandbreite bei 20 MHz, Bereich 30 A, 10X). |
| Max. Arbeitsspannung | CAT I 300 V | CAT I 300 V |
| Max. Floating-Spannung | CAT I 300 V | CAT I 300 V |
| Max. Leiterdurchmesser | 5mm | 5mm |
| Überlastungsanzeige | Blinkendes Licht | Blinkendes Licht |
| Stromversorgung | DC 12V 3A | DC 12V |
